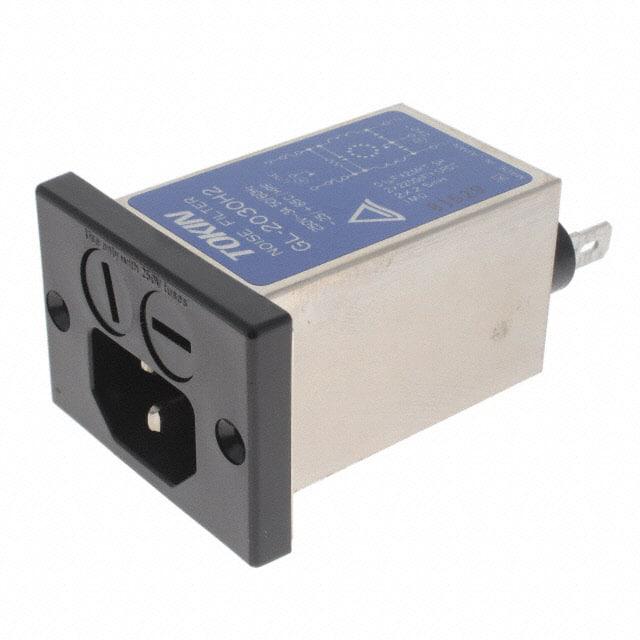

GL-2030H2

厂牌: KEMET
产品描述: Inlet Power Entry Modules
供应商型号: 3290498
供应商: element14
标准整包数: 1
KEMET 电源接入连接器 - 输入/输出/模块 GL-2030H2

GL-2030H2概述

    KEMET GL Compact Inlet Filters: Comprehensive Technical Overview

    1. 产品简介


    KEMET GL紧凑型滤波器专为满足单相需求而设计,具有多种特性选择。这些滤波器优化用于传导噪声抑制,适用于各种工业和消费类电子产品。这类滤波器在工业设备、电子设备和视听系统等领域中广泛应用,有效降低电磁干扰(EMI)和射频干扰(RFI),从而确保系统稳定运行。

    2. 技术参数


    - 额定电压: 250 VAC
    - 额定电流范围: 3至15 A
    - 耐压值: 1,500 VAC(1分钟,线对地)
    - 绝缘电阻: 300 MΩ(500 VDC,1分钟,线对地)
    - 漏电流范围: 0.005至0.500 mA(250 V/60 Hz)
    - 输入/输出端子类型: 焊接端子、快速接线端子#187 和 快速接线端子#250
    - 工作温度范围: -25°C至+55°C(不含自温升)
    - 认证: UL、CSA和TÜV批准

    3. 产品特点和优势


    - UL和CSA认证: 满足国际安全标准,适用于全球市场。
    - RoHS合规: 无铅,符合欧盟环保要求。
    - 优化传导噪声抑制: 针对传导噪声进行了优化设计,适合多种应用场景。
    - 广泛电流和电压选择: 从3 A到15 A,250 VAC的广泛选择,适应不同功率需求。
    - 高可靠性: 在各种环境下保持良好的性能表现。

    4. 应用案例和使用建议


    - 工业设备: 适用于需要高性能电磁兼容性的设备,如电动工具、自动控制系统等。
    - 电子设备: 集成于消费电子设备,如家庭娱乐系统、办公设备等。
    - 视听系统: 可有效减少音频和视频设备中的电磁干扰。
    使用建议:
    - 确保滤波器安装在符合温度和湿度要求的工作环境中,避免高湿度和腐蚀性气氛。
    - 为达到最佳焊接效果,建议在收货后6个月内使用有焊料端子的产品,其他产品建议在12个月内使用。

    5. 兼容性和支持


    - 兼容性: 这些滤波器与各类电源系统兼容,可用于多种类型的电器设备。
    - 支持: KEMET提供详尽的技术文档和售后服务,包括产品认证、存储条件和使用建议等,确保客户能够顺利应用产品。

    6. 常见问题与解决方案


    - Q: 如何确保滤波器的可靠焊接?
    - A: 确保存储环境温度不高于40°C,湿度不高于70%RH,并且环境应无氯化物和硫化物化合物。在推荐的存储时间内使用产品,以保证焊接质量。

    - Q: 如何正确安装滤波器?
    - A: 严格按照安装参考进行安装,推荐扭矩最大值:面板安装(M3:0.78 N-m)。

    7. 总结和推荐


    KEMET GL紧凑型滤波器凭借其出色的电气特性和广泛的认证,是提高设备电磁兼容性的理想选择。它不仅满足了严格的工业和消费级应用需求,还提供了良好的性能和可靠性。因此,强烈推荐给寻求高品质电磁兼容解决方案的工程师和技术采购人员。

GL-2030H2参数

参数
长*宽*高 81.5mm*50mm*37mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装,托盘

GL-2030H2厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

GL-2030H2数据手册

厂牌 PDF简要描述 下载
KEMET 电源接入连接器 - 输入/输出/模块 KEMET GL-2030H2 GL-2030H2数据手册

GL-2030H2封装设计

查看详情并下载
Symbol
Footprint
3D Model
