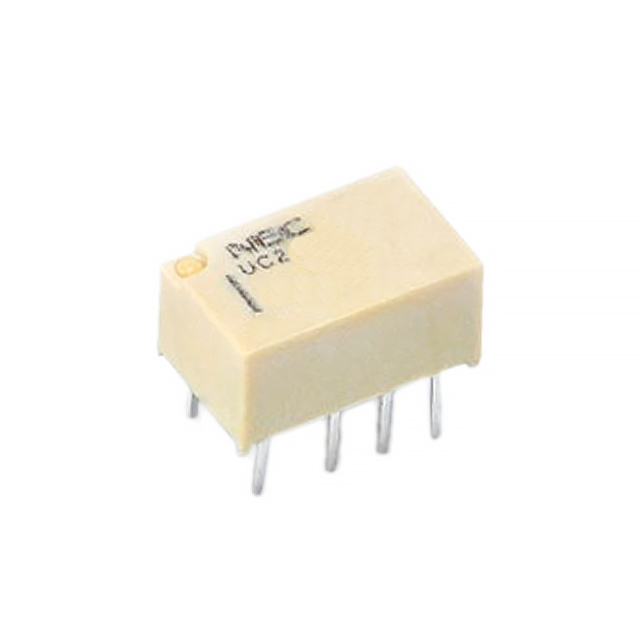

UC2-5SNU

产品分类: 信号继电器
厂牌: KEMET
产品描述: 1ms 2ms 1A 220V 5V DPDT(2 Form C) 250Ω 20mA 250V DIP 通孔安装 10.6mm(长度)*6.5mm(高度)
供应商型号: N-UC2-5SNU
供应商: 云汉优选
标准整包数: 1
KEMET 信号继电器 UC2-5SNU

UC2-5SNU概述

    # KEMET UC2/UD2 Miniature Signal Relays

    产品简介


    KEMET的UC2/UD2微型信号继电器提供了一种紧凑型封装解决方案,适合电子开关系统、程控交换机(PBX)、终端设备及电话系统等多种应用场合。该系列产品通过表面贴装(Surface Mount)或通孔安装(Through-hole)配置,可高效利用电路板空间,同时提供卓越的性能与可靠性。

    技术参数


    以下是KEMET UC2/UD2系列微型信号继电器的关键技术参数:
    - 额定电压:3 VDC, 4.5 VDC, 5 VDC, 9 VDC, 12 VDC
    - 功耗:<140 mW
    - 线圈电阻:非保持型3.0 VDC时为64.3Ω,保持型3.0 VDC时为90.0Ω
    - 工作温度范围:-40°C至+85°C(标准),-40°C至+70°C(低功耗型)
    - 包装形式:管装或带卷式包装(Tape and Reel)
    - 认证:UL认证(E73266),CSA认证(LR46266)
    - 重量:约0.8克

    产品特点和优势


    1. 超紧凑设计:采用扁平封装,节省电路板空间。
    2. 低功耗:最大功耗仅140mW,适合需要长时间工作的应用。
    3. 低磁干扰:适用于对电磁干扰敏感的应用。
    4. 双安装方式:提供表面贴装和通孔安装选项,适应不同装配需求。
    5. 高标准认证:通过UL和CSA认证,确保安全可靠。
    6. 最小化封装:如NUN和NEN型号,提供更小的尺寸以适应更密集的电路板布局。

    应用案例和使用建议


    应用案例
    - 电信行业:作为信号传输系统的切换部件,适用于电信网络中各类信号转换。
    - 工业控制:在工业自动化设备中用于实现逻辑控制和信号切换。
    - 智能家居:可用于家庭智能控制系统中的信号传递与控制。
    使用建议
    - 电路设计:在设计包含UC2/UD2继电器的电路时,注意选择适当的输入电压和电流等级。
    - 安装指导:对于表面贴装型号,遵循制造商推荐的回流焊接曲线;对于通孔型号,注意焊接时间和温度控制。
    - 维护:定期检查接触电阻,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该系列产品广泛兼容多种主流电路板制造工艺,适用于多种应用场景。
    - 支持服务:KEMET提供详尽的技术文档和用户手册,针对复杂问题可联系技术支持部门获取帮助。

    常见问题与解决方案


    - Q: 如何处理功耗过高问题?
    - A: 确认是否正确选择了匹配的电源电压,并检查电路设计以避免不必要的能量损耗。
    - Q: 继电器频繁误动作怎么办?
    - A: 检查电路板上的电源供应是否稳定,检查是否有外部电磁干扰源。
    - Q: 继电器运行温度异常如何解决?
    - A: 评估散热措施,确保继电器周围有足够的通风空间,必要时增加散热片。

    总结和推荐


    KEMET UC2/UD2微型信号继电器凭借其小巧的体积、低功耗、以及广泛的适用范围,在多个领域内表现优异。它们不仅在电信、工业自动化和智能家居等领域展现出强大的应用潜力,还通过多项安全认证确保用户的使用安全。因此,我们强烈推荐这款继电器给那些寻求高效能、高可靠性的电子设计工程师。

UC2-5SNU参数

参数
直流线圈电压 5V
释放时间 1ms
负载电流额定值 -
直流开关电压 220V
线圈电阻 250Ω
插入损耗 -
线圈电流 20mA
交流开关电压 250V
运行时间 2ms
交流线圈电压 -
最大开关电流 1A
触头外形 DPDT(2 Form C)
绝缘 -
长*宽*高 10.6mm(长度)*6.5mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装
