UB2-24NUN-L

产品分类: 信号继电器
厂牌: KEMET
产品描述: 1ms 2ms 1A 220V 24V DPDT(2 Form C) 2.5KΩ 9.6mA 250V 贴片安装,黏合安装 10.6mm(长度)*9mm(高度)
供应商型号: 12A-UB2-24NUN-L
供应商: 国内现货
标准整包数: 800

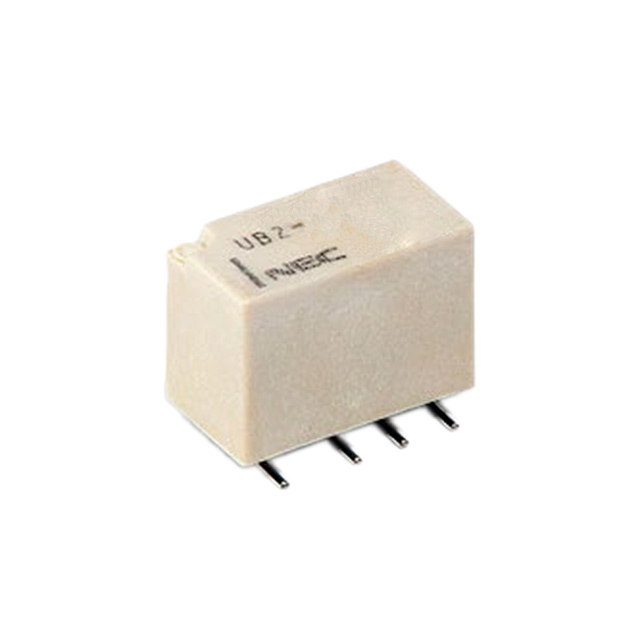

KEMET 信号继电器 UB2-24NUN-L

UB2-24NUN-L概述


    产品简介


    KEMET UA2/UB2 系列微型信号继电器是超紧凑型继电器,在Slim包装中提供最小的占用空间。无论采用通孔还是表面贴装配置,这些继电器均具有低功耗、小体积的特点,特别适合需要高密度安装的应用。它们通过了UL和CSA认证,符合FCC第68部分的1500V浪涌容量要求。

    技术参数


    - 尺寸:
    - UA2系列(高度最大值):8.0mm
    - UB2系列(高度最大值):8.8mm
    - 引脚间距公差:±0.15mm
    - 操作电压:
    - 非锁存型:3 VDC 至 24 VDC
    - 单圈锁存型:3 VDC 至 12 VDC
    - 额定功率:
    - 非锁存型:最高140mW
    - 单圈锁存型:100mW
    - 低功耗非锁存型:100mW
    - 切换能力:
    - 最大切换功率:30W,37.5VA
    - 最大切换电压:220VDC,250VAC
    - 最大切换电流:1A
    - 环境温度范围:-40°C至+85°C
    - 封装方式:管式包装或带状盘式包装

    产品特点和优势


    KEMET UA2/UB2 系列微型信号继电器具备以下独特优势:
    - 低功耗:低于140mW,适合对功耗敏感的应用场合。
    - 超紧凑设计:极小的尺寸,有助于实现高密度安装。
    - 超轻薄包装:便于安装和减少电路板的空间占用。
    - 低磁干扰:减少了电磁干扰。
    - 多种包装选项:支持管式和带状盘式两种包装,方便客户选择。
    - 安全认证:UL和CSA认证,符合严格的电气安全标准。
    - 灵活性:提供通孔和表面贴装选项,以适应不同组装需求。

    应用案例和使用建议


    KEMET UA2/UB2 系列继电器广泛应用于以下领域:
    - 电子开关系统:如电话系统和终端设备。
    - PBX:即专用分组交换机,用于企业通信网络。
    使用建议:
    1. 在焊接过程中,建议采用预热至110-120°C的步骤,以防止过热损伤。
    2. 使用时要确保继电器周围的温度在规定的范围内(-40°C至+85°C),以免影响其正常工作。

    兼容性和支持


    KEMET UA2/UB2 继电器与其他电子元件和设备具有良好的兼容性。KEMET公司提供全面的技术支持和维护服务,帮助用户解决使用中遇到的问题。对于非标准的焊接工艺,建议咨询KEMET获取专业指导。

    常见问题与解决方案


    1. 问题:焊接时如何避免温度过高导致的损坏?
    - 解决方法:遵循手册中的焊接工艺参数,使用自动焊接时预热至110-120°C,手工焊接时温度不超过350°C。

    2. 问题:继电器工作时出现不稳定情况怎么办?
    - 解决方法:检查供电电压是否在规定的范围内,确认是否有外部干扰因素影响。

    总结和推荐


    综上所述,KEMET UA2/UB2 系列微型信号继电器在低功耗、小型化和多功能方面表现出色。其广泛的应用场景和优异的安全性能使其成为电子工程师的首选之一。强烈推荐该产品用于需要高可靠性和高性能的场合。
    总体来看,KEMET UA2/UB2 系列微型信号继电器是一个高性价比的选择,特别是在对体积、重量和可靠性有较高要求的应用中。无论是用于电子开关系统还是其他精密电子设备,这些继电器都能提供出色的性能和稳定的运行表现。

UB2-24NUN-L参数

参数
线圈电流 9.6mA
运行时间 2ms
触头外形 DPDT(2 Form C)
交流线圈电压 -
直流开关电压 220V
负载电流额定值 -
插入损耗 -
最大开关电流 1A
线圈电阻 2.5KΩ
交流开关电压 250V
释放时间 1ms
绝缘 -
直流线圈电压 24V
长*宽*高 10.6mm(长度)*9mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UB2-24NUN-L厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

UB2-24NUN-L数据手册

厂牌 PDF简要描述 下载
KEMET 信号继电器 KEMET UB2-24NUN-L UB2-24NUN-L数据手册

UB2-24NUN-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
