U113

产品分类: 半导体开发工具
产品描述: M5Stack 射频接收器 接收器模块, 无线通信开发工具, 433.92MHz, SYN513R芯片, 用于M5Stack UART
供应商型号: DV-30221927
供应商: 海外现货
标准整包数: 1
M5STACK/深圳明栈信息 半导体开发工具 U113

U113概述

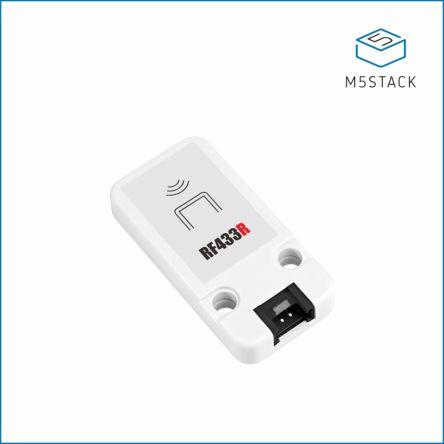

    RF433R RF无线射频接收器技术手册

    产品简介


    RF433R 是一款RF无线射频接收器,采用SYN531R射频接收器,工作频率为433.92MHz(使用ASK调制)。这款接收器通常用于无线控制器,并内置PCB天线,稳定的信号接收距离可达10米,典型的接收灵敏度为-109dBm。精致紧凑的设计使其可以嵌入到各种无线遥控应用中。RF433R适用于安全报警系统、无线自动抄表、家庭和工业自动化、远程控制、无线数据传输等领域。

    技术参数


    - 工作频率: 433.92MHz
    - 接收灵敏度: -109dBm
    - 接收速率: 1Kbps (ASK调制)
    - 电流消耗: 8mA
    - 天线类型: PCB天线
    - 净重: 6g
    - 毛重: 21g
    - 产品尺寸: 48248mm
    - 包装尺寸: 675312mm

    产品特点和优势


    1. 高灵敏度: 接收灵敏度达到-109dBm,确保在复杂环境中稳定接收信号。
    2. 稳定的通信距离: 稳定通信距离可达10米,适合多种应用场合。
    3. 良好的选择性和噪声抑制: 内置PCB天线提供优异的选择性和噪声抑制能力,减少干扰。
    4. 紧凑设计: 紧凑的外形设计使其易于嵌入各种遥控设备中。
    5. 广泛的适用范围: 适用于安全报警、无线自动抄表、家庭和工业自动化、远程控制、无线数据传输等多个领域。

    应用案例和使用建议


    RF433R广泛应用于各类需要无线通信的场合。例如,在家庭自动化系统中,可以用于智能门锁、安防摄像头、温度传感器等设备之间的无线连接。在工业自动化领域,可用于生产线上的无线控制系统。以下是一些建议:
    1. 安全报警系统: 确保接收器周围没有强电磁干扰源,以避免误报。
    2. 无线自动抄表: 在户外部署时,考虑使用防雨防尘外壳,以保护接收器免受恶劣天气的影响。
    3. 家庭自动化: 将接收器集成到智能家居网关中,实现集中管理。

    兼容性和支持


    RF433R与Arduino平台兼容,可使用Arduino IDE进行编程。提供完整的开发文档、原理图和接线图。例如,通过M5Core(PORT B)GPIO36连接至RF433R的RX引脚,如下所示:
    ```
    M5Core (PORT B) GPIO36 5V GND
    RF433R RX 5V GND
    ```

    常见问题与解决方案


    1. 接收灵敏度低: 检查天线是否正确安装,调整天线位置,避免强电磁干扰源。
    2. 信号不稳定: 确保接收器供电电压稳定,检查接线是否松动。
    3. 无法正常接收数据: 更新固件或软件代码,确保通信协议一致。

    总结和推荐


    RF433R是一款高性能的RF无线射频接收器,具备出色的灵敏度、稳定的通信距离和良好的抗干扰能力。适用于安全报警、家庭和工业自动化、远程控制等多种应用场合。其紧凑的设计和广泛的兼容性使其成为无线通信领域的理想选择。我们强烈推荐在需要可靠无线通信的应用中使用RF433R。

U113参数

参数
包装方式 散装

U113厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

U113数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 半导体开发工具 M5STACK/深圳明栈信息 U113 U113数据手册

U113封装设计

查看详情并下载
Symbol
Footprint
3D Model
