178032401

产品分类: 半导体开发工具
厂牌: WURTH

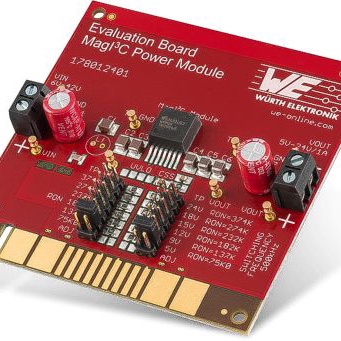

产品描述: Wurth Elektronik 降压调节器评估测试板, 评估板, WPMDB芯片
供应商型号: 2505861
供应商: 海外现货
标准整包数: 1
WURTH 半导体开发工具 178032401

178032401概述


    产品简介


    产品类型:磁性集成式(MagI³C)功率模块 - 变步降压调节器模块(VDRM)
    主要功能:这款VDRM系列磁性集成式功率模块是集成DC-DC电源的解决方案,集成了降压开关调节器和电感器。它能够提供高达3A的输出电流,适用于各种工业、测试测量、医疗应用及系统电源供应。
    应用领域:
    - 工业点对点直流转换应用(如12V和24V工业轨)
    - 工业、测试与测量、医疗设备
    - 系统电源供应
    - 数字信号处理器(DSPs)、现场可编程门阵列(FPGAs)、微控制器(MCUs)及微处理器(MPUs)供电
    - 输入/输出接口电源

    技术参数


    - 输入电压范围:6V至42V
    - 输出电压范围:5V至24V
    - 最大输出电流:3A
    - 最大输出功率:36W
    - 效率:峰值效率可达97%
    - 工作温度范围:环境温度范围-40°C至105°C,结温范围-40°C至125°C
    - 热阻抗:结到环境的热阻抗θJA为16°C/W,结到外壳的热阻抗θJC为1.9°C/W
    - 开关频率:连续传导模式下0.2至0.8 MHz
    - 过流保护:最高4.7A
    - 反馈电压:0.8V(典型值)
    - 负载调整率:±1.5mV/A
    - 线性调整率:±0.01%

    产品特点和优势


    - 高效率:峰值效率高达97%,适合高效能源应用。
    - 宽输入电压范围:从6V到42V,适应不同应用场合。
    - 宽输出电压范围:5V至24V,适用性强。
    - 大输出电流:最高可达3A,满足大功率需求。
    - 集成保护电路:具备过流、短路、过压、欠压保护功能,确保安全可靠。
    - 快速瞬态响应:能够迅速响应负载变化。
    - 易用性:内置屏蔽电感器解决方案,使设计更简便快捷。
    - 高热性能:单个裸露焊盘实现最佳热性能。
    - 兼容性:符合RoHS和REACH标准,环保可靠。

    应用案例和使用建议


    应用案例:
    - 在工业环境中用于点对点直流转换,例如在12V和24V工业轨上进行DC-DC转换。
    - 医疗设备和测试测量设备中,提供稳定可靠的电源供应。
    - 作为系统电源供应模块,为DSPs、FPGAs、MCUs和MPUs供电。
    使用建议:
    - 根据具体应用需要,选择合适的输入和输出电容。根据负载电流和预期电压纹波要求选择适当的电容值。
    - 设置软启动时间以减少电源启动时的浪涌电流,提高系统的稳定性。
    - 注意温度管理,确保良好的散热设计,避免结温过高导致性能下降或损坏。
    - 在应用环境中确保合理的电气隔离,防止过压和过流损坏设备。

    兼容性和支持


    - 兼容性:该产品与常见的电子元器件和设备高度兼容,易于集成到现有系统中。
    - 技术支持:制造商提供了详细的使用手册和技术支持,帮助客户顺利完成设计和调试过程。

    常见问题与解决方案


    1. 电源启动时出现异常电压波动
    - 解决方案:检查输入电容和输出电容的选型是否合理,确保电容值和耐压等级符合应用需求。
    2. 温度过高
    - 解决方案:增加散热措施,如加装散热片或散热风扇,确保良好的热传导和散热效果。
    3. 效率低下
    - 解决方案:检查电源连接线和电感器是否接触良好,避免不必要的电阻损耗。
    4. 过流保护触发
    - 解决方案:检查负载电流是否超出最大限制,适当调整负载以降低电流消耗。

    总结和推荐


    总结:
    - 主要优点:高效、宽电压范围、大电流输出、强保护机制,非常适合多种工业和消费电子产品应用。
    - 推荐度:强烈推荐,特别是对于需要高效电源管理和严格安全标准的应用场合。
    结论:
    这款VDRM磁性集成式功率模块凭借其高效能和多功能特性,在多种应用领域表现出色,无论是工业控制、医疗设备还是消费电子,均能满足高性能要求。同时,制造商提供的详尽的技术文档和支持服务,也为客户的研发和生产提供了有力保障。因此,我们强烈推荐此产品给需要高效能、高可靠性电源解决方案的用户。

178032401参数

参数
零件状态 在售

178032401厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

178032401数据手册

厂牌 PDF简要描述 下载
WURTH 半导体开发工具 WURTH 178032401 178032401数据手册

178032401封装设计

查看详情并下载
Symbol
Footprint
3D Model
