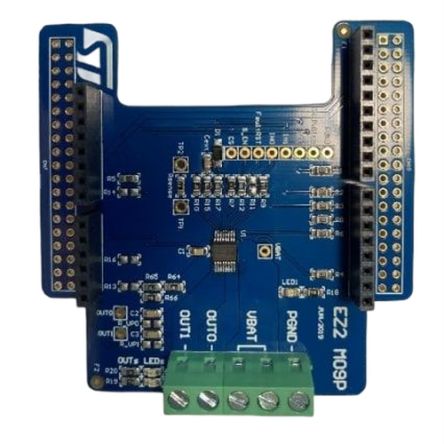

EV-VND9012AJ

产品分类: 半导体开发工具
厂牌: STMICROELECTRONICS
产品描述: 意法半导体评估套件, 评估板, VND9012AJ芯片, 用于CMOS
供应商型号: 4158824
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 半导体开发工具 EV-VND9012AJ

EV-VND9012AJ概述


    产品简介


    EV-VND9012AJ 是一款采用VIPower M0-9技术制造的双通道高侧驱动器模块,适用于汽车及其他严苛环境中的各种负载控制。其主要功能包括负载电流限制、过载管理、温度监控和故障诊断等。它通过3 V和5 V CMOS接口进行通信,适用于汽车ADAS系统中的传感器和雷达供电。

    技术参数


    - 最大瞬态电源电压(VCC): 36 V
    - 操作电压范围(VCC): 4 V 至 28 V
    - 典型导通电阻(每通道)(RON): 12 mΩ
    - 电流限制(典型值)(ILIMH): 63 A
    - 待机电流(最大值)(ISTBY): 0.5 μA
    - 极端低电压操作: 适合低温起动应用(符合LV124标准,修订版2013)
    - 通用特性:
    - 双通道智能高侧驱动器,带电流感应模拟反馈
    - 非常低的待机电流
    - 兼容3 V和5 V CMOS输出
    - 电流感应诊断功能:
    - 负载电流高精度比例电流镜模拟反馈
    - 过载及接地短路(功率限制)指示
    - 热关断指示
    - 开路检测
    - 输出到VCC的短路检测
    - 感应使能/禁用
    - 保护功能:
    - 欠压关断
    - 过压钳位
    - 负载电流限制
    - 快速热瞬变自限
    - 温度过热或功率限制时可配置的锁定功能
    - 失去接地和失去VCC保护
    - 反向电池通过自启动保护
    - 防静电放电保护

    产品特点和优势


    EV-VND9012AJ的主要优势在于其能够实现极低的待机电流(0.5 μA),确保在严苛条件下仍具有高效能。此外,其先进的保护功能(如负载电流限制和快速热瞬变自限)确保在复杂环境下的稳定运行。双通道设计允许独立控制多个负载,提高系统的灵活性和可靠性。

    应用案例和使用建议


    EV-VND9012AJ适用于多种应用场合,特别是汽车领域,用于驱动阻性、感性及容性负载。在ADAS系统中,它可以为雷达和传感器提供稳定的电源。为了充分发挥其性能,建议在设计电路时优先考虑连接方式,确保信号完整性和稳定性。例如,在处理负载电流时,应当仔细考虑感应电阻的选择,以保证准确的电流监测。

    兼容性和支持


    EV-VND9012AJ与3 V和5 V CMOS输出兼容,便于与多种MCU和其他IC设备集成。ST公司提供了全面的技术支持和文档资源,帮助用户解决开发过程中遇到的各种问题。此外,该产品经过严格的质量控制和测试,确保其可靠性和一致性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何正确配置FaultRST引脚? | 查阅用户手册中的配置指南,确保正确连接和设置。|
    | 电流感应不准确 | 检查感应电阻是否匹配,调整外部接线以消除干扰。 |
    | 电路出现过热 | 确认散热措施是否充分,必要时增加散热装置。 |

    总结和推荐


    综上所述,EV-VND9012AJ是一款功能强大且可靠的高侧驱动器,尤其适合于汽车及工业应用。其低功耗、高级保护功能和广泛的兼容性使其成为同类产品中的佼佼者。强烈推荐给需要高可靠性和灵活控制方案的开发者和工程师。

EV-VND9012AJ参数

参数
包装方式 散装

EV-VND9012AJ厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

EV-VND9012AJ数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 半导体开发工具 STMICROELECTRONICS EV-VND9012AJ EV-VND9012AJ数据手册

EV-VND9012AJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 388.9178
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 388.91
直接购买
加入购物车
