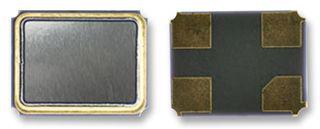

3H53-ET-10.000

产品分类: 有源晶振
厂牌: MERCURY ELECTRONIC/台湾玛居礼
产品描述: MERCURY 时钟振荡器, 10MHz, 表面贴装, HCMOS输出
供应商型号:
供应商:
标准整包数: 0
MERCURY ELECTRONIC/台湾玛居礼 有源晶振 3H53-ET-10.000

3H53-ET-10.000概述

    H53 Clock Oscillators 技术手册

    1. 产品简介


    H53 系列时钟振荡器是 Mercury 公司生产的表面贴装型(SMD)时钟振荡器。尺寸为 5x3.2x1.2 毫米,是 Mercury 目前最小的封装和最低轮廓的产品。这种振荡器的主要输出逻辑为 HCMOS(高速互补金属氧化物半导体),适用于各种便携式电子设备。H53 广泛应用于个人数字助理(PDAs)、自动柜员机(ATM)、通信设备、笔记本电脑、数码相机、无线局域网(WLAN)以及磁盘和磁带驱动器等众多领域。

    2. 技术参数


    - 输入电压(VDD):VDD = +3.3 V D.C. ±10% 或 VDD = +5.0 V D.C. ±10%
    - 频率范围:2.5 MHz ~ 66.0 MHz
    - 输出逻辑:HCMOS
    - 高电平输出电压(HIGH “1”):2.97 V min. (+3.3 V 版本);4.5 V min. (+5.0 V 版本)
    - 低电平输出电压(LOW “0”):0.33 V max. (+3.3 V 版本);0.5 V max. (+5.0 V 版本)
    - 上升时间/下降时间:(0.1VDD ↔ 0.9 VDD)5 nsec. max. (+3.3 V 版本);7 nsec. max. (+5.0 V 版本)
    - 输出负载:15 pF
    - 电流消耗:
    - 2.5 ~ 19.9 MHz:8 mA max. (+3.3 V 版本);15 mA max. (+5.0 V 版本)
    - 20.0 ~ 40.0 MHz:15 mA max. (+3.3 V 版本);25 mA max. (+5.0 V 版本)
    - 40.1 ~ 59.9 MHz:22 mA max. (+3.3 V 版本);40 mA max. (+5.0 V 版本)
    - 60.0 ~ 66.0 MHz:25 mA max. (+3.3 V 版本);45 mA max. (+5.0 V 版本)
    - 温度稳定性代码:
    - 商业级(0°C 至 +70°C):A: ±25 ppm,B: ±50 ppm,C: ±100 ppm
    - 工业级(-40°C 至 +85°C):D: ±25 ppm,E: ±50 ppm,F: ±100 ppm
    - 启动时间(Ts):
    - 2.5 ~ 32 MHz:5 msec. max.
    - 32+MHz:10 msec. max.
    - 相位抖动(RMS):10 psec. typical

    3. 产品特点和优势


    - 小尺寸和低轮廓:H53 是目前最小的表面贴装型时钟振荡器,适用于空间受限的应用。
    - 广泛的工作频率:频率范围从 2.5 MHz 到 66.0 MHz,几乎覆盖所有常见的应用频率。
    - 高性能输出:高电平和低电平输出电压确保信号清晰,输出负载能力达到 15 pF。
    - 良好的稳定性和可靠性:不同温度范围内的稳定性代码提供了不同的精度选项,满足多种应用需求。
    - 低功耗:根据不同频率,电流消耗有所变化,但仍保持较低水平。

    4. 应用案例和使用建议


    - 应用案例:
    - 在 PDA 中提供精确的时间基准,确保数据同步。
    - 在 ATM 中提供稳定的时钟信号,提高系统响应速度。
    - 在无线局域网(WLAN)中作为无线信号传输的时钟源,保证网络传输的稳定性。
    - 使用建议:
    - 为了延长使用寿命,在不使用时可通过 Pad 1 将输出设置为高阻态。
    - 在使用过程中注意温度范围,选择适合当前工作环境的温度稳定性代码。

    5. 兼容性和支持


    - 兼容性:H53 时钟振荡器与市面上大多数 HCMOS 逻辑设备兼容。
    - 支持:Mercury 提供详细的技术文档和支持服务,包括在线客服和技术咨询。

    6. 常见问题与解决方案


    - 问题:启动时间过长
    - 解决方案:确保电源电压符合规定值,检查电路连接是否正确。
    - 问题:输出不稳定
    - 解决方案:调整频率稳定性代码,确保工作温度在规定范围内。
    - 问题:电流消耗过大
    - 解决方案:减少负载,检查电源供应是否正常。

    7. 总结和推荐


    H53 系列时钟振荡器以其小巧的体积、广泛的频率范围和良好的性能表现,在众多应用中表现出色。它不仅能够满足基本的时钟信号要求,还具有良好的稳定性和可靠性,因此非常值得推荐。无论是需要紧凑设计的设备还是对时钟信号质量有较高要求的应用场合,H53 都是一个理想的选择。
