首页  >  产品百科  >  6R3X14W224MV4T

6R3X14W224MV4T

产品分类: 陶瓷电容
产品描述: 220nF ±20% X7R 6.3V 0603 贴片安装 1.63mm(长度)*890μm(宽度)
供应商型号: UA-6R3X14W224MV4T
供应商: 海外现货
标准整包数: 4000

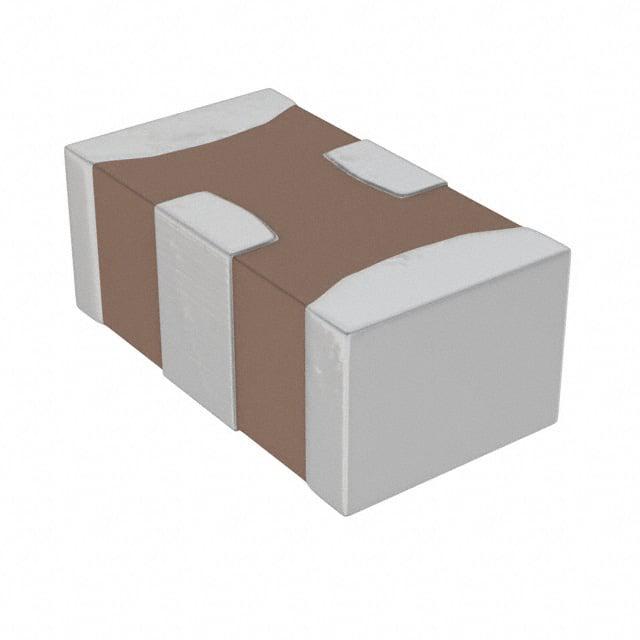

JOHANSON DIELECTRICS 陶瓷电容 6R3X14W224MV4T

6R3X14W224MV4T概述

    X2Y® Filter & Decoupling Capacitors: Comprehensive Overview

    1. 产品简介


    X2Y® 滤波电容器采用独特的专利设计,具有低电感特性,包含两个平衡的电容器,这些电容器对温度、电压和老化引起的性能差异具有免疫力。X2Y® 滤波电容器主要用于电磁干扰(EMI)抑制和去耦合。它们特别适用于高频数据过滤、电源旁路和解耦、以及现场可编程门阵列(FPGA)、专用集成电路(ASIC)和微处理器(μ-P)的解耦等领域。

    2. 技术参数


    - 电容范围:
    - EMI 过滤电容: 10 pF 到 4700 pF
    - 电源旁路电容: 20 pF 到 9400 pF
    - 额定电压:
    - 6.3 VDC 至 500 VDC
    - 尺寸:
    - 0402, 0603, 0805, 1206, 1210, 1410, 1812 等多种封装尺寸
    - 温度系数:
    - NP0 电介质: ±30 ppm/°C (-55 to +125°C)
    - X7R 电介质: ±15% (-55 to +125°C)
    - 绝缘电阻:
    - C ≤ 0.047 µF: 1000 ΩF 或 100 GΩ,取较小者
    - C > 0.047 µF: 500 ΩF 或 10 GΩ,取较小者
    - 介电强度:
    - Vrated ≤ 100 VDC: DWV = 2.5 X WVDC, 25°C, 50 mA max.
    - Vrated = 500 VDC: DWV = 1.5 X WVDC, 25°C, 50 mA max.

    3. 产品特点和优势


    - 多功能集成: 一个 X2Y® 元件可以替代多达七个单独的电容器和电感器。
    - 差分和共模衰减: 可以有效抑制差分信号和共模噪声。
    - 匹配电容线至地: 两个端子到接地电容匹配。
    - 低电感: 由于抵消效应,具有低电感特性。
    - 紧凑设计: 采用四端表面贴装芯片设计,非常紧凑。

    4. 应用案例和使用建议


    - 放大器输入滤波: 在放大器输入滤波的应用中,使用单个 X2Y® 元件替代传统的多个电容器,不仅减少了组件数量,还降低了成本。
    - 音频与模拟应用中的 GSM RFI 衰减: 通过测量不同配置下的 GSM 手机信号响应,发现 X2Y 配置比传统多层陶瓷电容器(MLCC)配置提供更好的拒绝率和更平坦的响应。

    5. 兼容性和支持


    X2Y® 电容器的设计使其能够与现有系统和其他电子元器件无缝兼容。厂家提供详尽的技术文档和支持服务,确保用户能够充分利用其性能优势。

    6. 常见问题与解决方案


    - 问题: 在高频应用中,如何避免反共振峰?
    - 解决方案: 使用 X2Y® 电容器的低电感特性,允许使用单个较高值的部件,完全避免反共振问题。

    - 问题: 如何选择合适的 X2Y® 电容器?
    - 解决方案: 根据具体应用的需求选择合适的封装尺寸、电容值和额定电压,确保最佳性能。

    7. 总结和推荐


    X2Y® 滤波电容器以其多功能集成、低电感、高可靠性和紧凑设计,在多个应用领域展现出显著优势。对于需要高性能 EMI 滤波和电源旁路的应用,强烈推荐使用 X2Y® 电容器。它不仅可以减少组件数量,降低成本,还能提升系统的整体性能和可靠性。因此,我们强烈推荐在相关设计中采用 X2Y® 电容器。
    欲了解更多详细信息,请访问官方网站或联系厂商获取更多信息。

6R3X14W224MV4T参数

参数
电容值 220nF
容差 ±20%
温度系数 X7R
额定电压 6.3V
长*宽*高 1.63mm(长度)*890μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

6R3X14W224MV4T厂商介绍

Johanson Dielectrics是一家知名的电子材料制造商,专注于生产高性能的陶瓷材料和组件。公司主营产品包括:

1. 多层陶瓷电容器(MLCC):用于电子设备中储存和释放电能,广泛应用于消费电子、汽车电子、工业控制等领域。
2. 微波介质陶瓷:用于射频和微波通信设备,如手机、基站、**通信等。
3. 热敏电阻(NTC):用于温度测量和控制,常见于家用电器、汽车和工业设备中。
4. 压电陶瓷:用于传感器、执行器和超声波设备,如医疗成像、声呐系统等。

Johanson Dielectrics的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,提供高性能、高可靠性的产品。
- 定制服务:能够根据客户需求定制产品,满足特定应用的特定要求。
- 质量控制:严格的质量管理体系,确保产品一致性和可靠性。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的支持和服务。

6R3X14W224MV4T数据手册

厂牌 PDF简要描述 下载
JOHANSON DIELECTRICS 陶瓷电容 JOHANSON DIELECTRICS 6R3X14W224MV4T 6R3X14W224MV4T数据手册

6R3X14W224MV4T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1375 ¥ 1.1523
8000+ $ 0.1263 ¥ 1.058
库存: 0
起订量: 4000 增量: 4000
