首页  >  产品百科  >  0201N5R0C250CT

0201N5R0C250CT

产品分类: 陶瓷电容
厂牌: WALSIN/台湾华新科技
产品描述: 5pF ±0.25pF C0G(NP0) 25V 0201 贴片安装 600μm*300μm*300μm
供应商型号: 791-0201N5R0C250CT
供应商: Mouser
标准整包数: 1

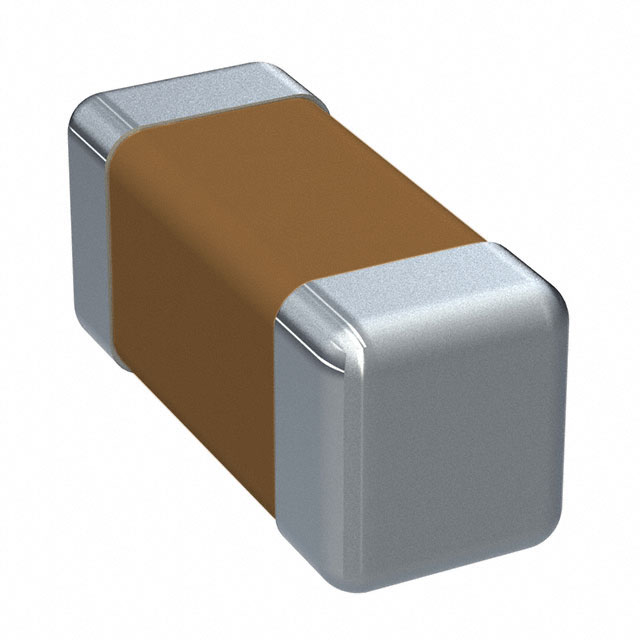

WALSIN/台湾华新科技 陶瓷电容 0201N5R0C250CT

0201N5R0C250CT概述

    多层陶瓷电容器产品技术手册

    产品简介


    多层陶瓷电容器(MLCC)是广泛应用于数字电路、电源旁路、消费电子产品及通信领域的通用型电子元器件。本手册介绍了WTC公司生产的适用于电压范围为4V至100V的0201至1812尺寸的MLCC,采用了NP0、X7R、X6S、X5R和X7S五种不同的介电材料。这些产品符合无卤素和RoHS标准,确保了其在电子设备中的可靠性和稳定性。

    技术参数


    - 介电材料: NP0, X7R, X6S, X5R, X7S
    - 尺寸: 0201 (0603), 0402 (1005), 0603 (1608), 0805 (2012), 1206 (3216), 1210 (3225), 1812 (4532)
    - 电容范围:
    - NP0: 0.1pF 至 0.1μF
    - X7R: 100pF 至 47μF
    - X5R: 100pF 至 220μF
    - X6S: 0.1μF 至 100μF
    - X7S: 0.1μF 至 100μF
    - 额定电压:
    - NP0: 10V, 16V, 25V, 50V, 100V
    - X7R: 6.3V, 10V, 16V, 25V, 50V, 100V
    - 工作温度:
    - NP0: -55°C 至 +125°C
    - X7R: -55°C 至 +85°C
    - X5R: -55°C 至 +105°C
    - X6S: -55°C 至 +125°C
    - X7S: -55°C 至 +125°C
    - 耐压强度:
    - 最大耐压: 100V时250%,持续时间为1至5秒
    - 绝缘电阻:
    - 各种电压下的绝缘电阻测试条件见第13页

    产品特点和优势


    1. 广泛的选择:0201至1812尺寸,用户可根据具体需求选择合适的产品。
    2. 高电容密度:在给定尺寸内提供更高的电容值。
    3. 无铅终端:纯锡终端设计,环保且可靠性更高。

    应用案例和使用建议


    这些MLCC适用于广泛的数字电路、电源旁路、消费电子及通信系统中。例如,在数字电路中可作为耦合或去耦电容器;在电源模块中可充当滤波电容器。使用时需注意确保电容器的工作环境符合额定要求,特别是在高湿度和极端温度条件下。

    兼容性和支持


    这些MLCC适用于大多数常见的焊接工艺,如回流焊和波峰焊。制造商提供了详细的包装说明和支持服务,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问:如何确认电容器的焊接质量?
    - 答:应通过检查电容器的焊接覆盖率来确认焊接质量,至少应覆盖所有金属化区域的95%以上。
    2. 问:如何避免在高温环境下使用导致的性能下降?
    - 答:在使用前进行去老化处理,即在150°C下放置1小时后冷却24±2小时,然后再进行测量。这样可以避免电容器的初始测量结果受到高温影响。

    总结和推荐


    综上所述,WTC公司生产的这些MLCC凭借其丰富的选择范围、高电容密度和卓越的环境适应性,在多个电子领域都有着广泛的应用前景。对于需要高性能电容器的项目,我们强烈推荐使用这些产品。同时,制造商提供的详细测试报告和可靠的支持服务进一步增加了这些产品的市场竞争力。
    通过上述详尽的技术手册内容解析,我们不仅能够深入了解这些多层陶瓷电容器的详细参数和应用信息,还能获得宝贵的使用经验和优化建议,助力工程师们在实际项目中更好地选择和应用这些产品。

0201N5R0C250CT参数

参数
电容值 5pF
容差 ±0.25pF
温度系数 C0G(NP0)
额定电压 25V
长*宽*高 600μm*300μm*300μm
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

0201N5R0C250CT数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 陶瓷电容 WALSIN/台湾华新科技 0201N5R0C250CT 0201N5R0C250CT数据手册

0201N5R0C250CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0081 ¥ 0.068
100+ $ 0.0046 ¥ 0.0389
500+ $ 0.0035 ¥ 0.0292
2500+ $ 0.0023 ¥ 0.0194
15000+ $ 0.0012 ¥ 0.0097
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
