202S43W102KV4E

产品分类: 陶瓷电容
产品描述: 1nF ±10% X7R 2KV 1812 贴片安装 4.57mm(长度)*3.17mm(宽度)
供应商型号: 10B-1886078-4
供应商: 国内现货
标准整包数: 1

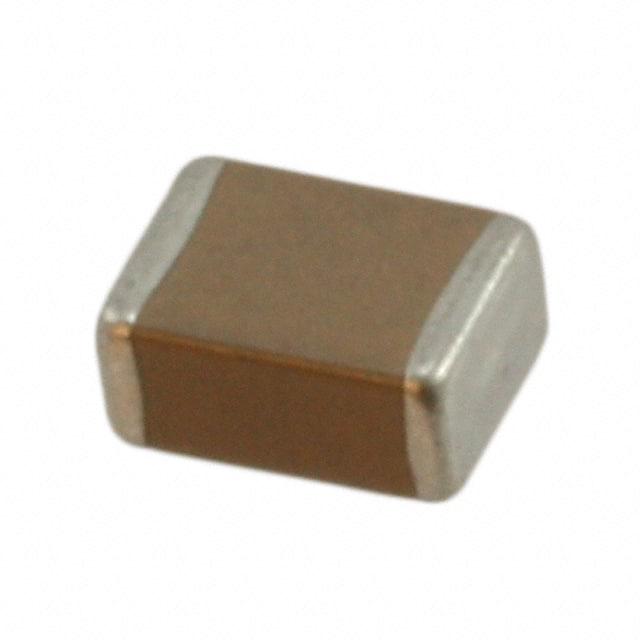

JOHANSON DIELECTRICS 陶瓷电容 202S43W102KV4E

202S43W102KV4E概述

    高压表面贴装MLCC技术手册

    1. 产品简介


    本手册详细介绍了Johanson Dielectrics公司生产的高压表面贴装多层陶瓷电容器(MLCC)。这些电容器采用独特的内部电极设计,能够在不同封装尺寸和电压等级下提供高可靠性、高容值。主要应用领域包括电信、商业和工业设备,如模拟和数字调制解调器、局域网/广域网接口、照明镇流电路、电压倍增器、直流-直流转换器及背光逆变器等。

    2. 技术参数


    | 封装尺寸 | 额定电压 | 电容范围(pF) |
    |
    | 0805 | 250VDC | - |
    500VDC | 10-680 | 1000-22000 |
    630VDC | 10-560 | 1000-6800 |
    1000VDC | 10-390 | 100-2700 |
    | 1206 | 250VDC | - |
    500VDC | 10-1500 | 1000-33000 |
    630VDC | 10-1200 | 1000-2700 |
    1000VDC | 10-1000 | 100-10000 |
    2000VDC | 10-220 | 100-4700 |
    3000VDC | 10-82 | 100-1000 |
    | 1210 | 250VDC | - |
    500VDC | 10-3900 | 1000-150000 |
    630VDC | 10-2700 | 1000-47000 |
    1000VDC | 10-1800 | 100-15000 |
    2000VDC | 10-560 | 100-4700 |

    3. 产品特点和优势


    这些MLCC具有以下显著特点和优势:
    - 独特的内部电极设计:通过优化电压分布,减少电压集中,提高可靠性。
    - 高容值和紧凑尺寸:可在特定尺寸和电压等级下提供更高的容值,适用于空间受限的应用。
    - 优异的温度稳定性:符合标准NP0和X7R介质规范,适用于广泛的温度范围。
    - 灵活的终止选项:可选Polyterm柔性终止,适用于苛刻环境。

    4. 应用案例和使用建议


    这些MLCC广泛应用于多种领域,如:
    - 通信设备:用于模拟和数字调制解调器中,提升信号质量。
    - 电源管理:在直流-直流转换器和电压倍增器中,提供稳定可靠的电源管理。
    - 工业设备:用于照明镇流电路,确保稳定运行。
    建议在设计中根据具体应用需求选择合适的额定电压和容值。例如,在高频应用中应优先考虑X7R介质,而在温度敏感应用中则推荐NP0介质。

    5. 兼容性和支持


    这些MLCC与大多数主流电子设备兼容,且提供全面的技术支持和维护服务。对于非标规格或尺寸,可联系厂家进行定制。

    6. 常见问题与解决方案


    - Q:如何处理电容器外部放电?
    - A: 应在电容器上方施加适当的涂层,避免使用焊料掩膜。更多详情请参阅JDI技术手册《表面弧度季节》。

    - Q:如何选择合适的封装尺寸和容值?
    - A: 参考应用要求,选择合适的工作电压和容值范围,确保满足设计目标。

    7. 总结和推荐


    综上所述,Johanson Dielectrics公司的高压表面贴装MLCC凭借其高性能、高可靠性和多样化的特点,是众多应用领域的理想选择。无论是电信、商业还是工业设备,这些电容器都能提供卓越的性能表现。因此,强烈推荐将这些产品纳入您的设计之中。

202S43W102KV4E参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 2KV
长*宽*高 4.57mm(长度)*3.17mm(宽度)
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

202S43W102KV4E厂商介绍

Johanson Dielectrics是一家知名的电子材料制造商,专注于生产高性能的陶瓷材料和组件。公司主营产品包括:

1. 多层陶瓷电容器(MLCC):用于电子设备中储存和释放电能,广泛应用于消费电子、汽车电子、工业控制等领域。
2. 微波介质陶瓷:用于射频和微波通信设备,如手机、基站、**通信等。
3. 热敏电阻(NTC):用于温度测量和控制,常见于家用电器、汽车和工业设备中。
4. 压电陶瓷:用于传感器、执行器和超声波设备,如医疗成像、声呐系统等。

Johanson Dielectrics的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,提供高性能、高可靠性的产品。
- 定制服务:能够根据客户需求定制产品,满足特定应用的特定要求。
- 质量控制:严格的质量管理体系,确保产品一致性和可靠性。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的支持和服务。

202S43W102KV4E数据手册

厂牌 PDF简要描述 下载
JOHANSON DIELECTRICS 陶瓷电容 JOHANSON DIELECTRICS 202S43W102KV4E 202S43W102KV4E数据手册

202S43W102KV4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
