501R18W103KV4E

产品分类: 陶瓷电容
产品描述: 10nF ±10% X7R 500V 1206 贴片安装 3.17mm(长度)*1.57mm(宽度)
供应商型号: 1886032
供应商: 海外现货
标准整包数: 5

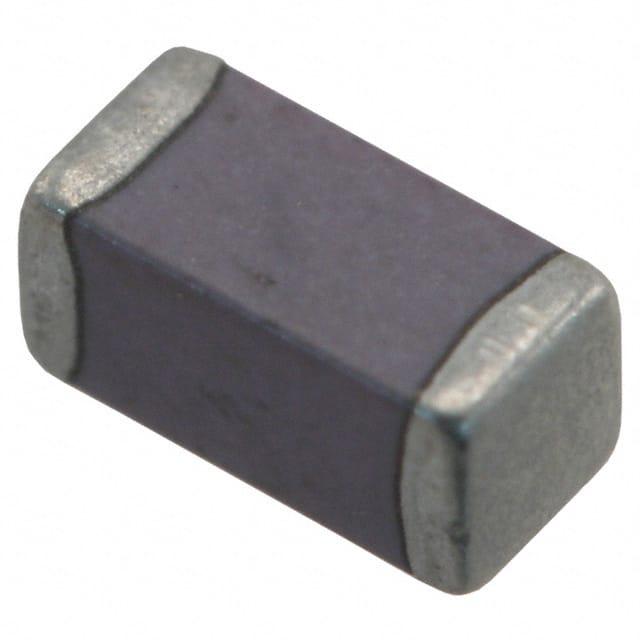

JOHANSON DIELECTRICS 陶瓷电容 501R18W103KV4E

501R18W103KV4E概述

    # 高压表面贴装MLCCs技术手册

    产品简介


    本文介绍了Johnson Dielectrics公司生产的高压表面贴装多层陶瓷电容器(MLCCs)。这种电容器专为要求高可靠性的电信、商业和工业应用而设计。主要特征包括独特的内部电极设计,能够有效降低电压集中现象,提升给定封装尺寸和额定电压下的电容值。此外,它们符合EIA198标准,并经过100%的电气测试。

    技术参数


    额定电压与电容范围
    - NPO介质:
    - 250 VDC至6000 VDC
    - 10 pF至8200 pF
    - X7R介质:
    - 250 VDC至6000 VDC
    - 10 pF至8200 pF
    电气特性
    - 耐电压强度:
    - 评级≤500 V时,DWV=1.5 × 额定电压
    - 评级≥1000 V时,DWV=1.2 × 额定电压
    工作环境
    - 适用温度范围:未具体说明,但符合通用标准
    尺寸
    - R15/0805:长0.080英寸(2.03毫米),宽0.050英寸(1.27毫米),厚度最大0.055英寸(1.40毫米)
    - R18/1206:长0.125英寸(3.17毫米),宽0.062英寸(1.57毫米),厚度最大0.067英寸(1.70毫米)
    - S41/1210:长0.125英寸(3.18毫米),宽0.095英寸(2.41毫米),厚度最大0.080英寸(2.03毫米)

    产品特点和优势


    独特功能
    - 内部电极设计:独特的内部电极分布方式,有助于均匀电压梯度,避免局部过热和击穿风险。
    - 电容值提升:在相同的封装尺寸下,具有更高的电容值,适用于空间受限的应用。
    市场竞争力
    - 高可靠性和耐用性:通过了严格的100%电气测试,适用于严苛的工作环境。
    - 广泛的应用范围:适用于多种高电压应用场合,如模数转换器、直流-直流转换器和照明电路。

    应用案例和使用建议


    应用案例
    - 模拟和数字调制解调器:适用于需要高可靠性通信的应用。
    - 电力线网络(LAN/WAN)接口:适用于高速数据传输的电信设备。
    - 灯光球泡电路:用于驱动LED灯等照明设备。
    - 直流-直流转换器:应用于电源管理模块中。
    - 背光逆变器:用于显示设备的背光源控制。
    使用建议
    - 在安装过程中,建议采用适当的涂层来防止外部电弧。
    - 避免使用焊锡遮蔽材料在电容器下方,以确保良好的电气连接。

    兼容性和支持


    - 兼容性:适用于广泛的标准表面贴装技术(SMT)设备。
    - 支持:提供详尽的技术文档和支持服务,确保用户获得最佳体验。

    常见问题与解决方案


    问题1:电容器出现异常发热现象
    解决方法:
    - 检查是否有良好的电气连接。
    - 确认负载和环境条件是否满足电容器的规格要求。
    问题2:电容器失效
    解决方法:
    - 检查是否存在外部物理损伤。
    - 检查是否存在过度施加电压的情况。

    总结和推荐


    这款高压表面贴装MLCCs具备卓越的性能和可靠性,在各类高电压应用中表现出色。它们的独特内部电极设计和高电容值使其成为通信、工业和商业应用的理想选择。鉴于其广泛的适用性和优异的表现,我们强烈推荐使用这些电容器。无论是在紧凑的空间内还是在高可靠性需求的应用中,它们都是您不可或缺的选择。

501R18W103KV4E参数

参数
电容值 10nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.17mm(长度)*1.57mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

501R18W103KV4E厂商介绍

Johanson Dielectrics是一家知名的电子材料制造商,专注于生产高性能的陶瓷材料和组件。公司主营产品包括:

1. 多层陶瓷电容器(MLCC):用于电子设备中储存和释放电能,广泛应用于消费电子、汽车电子、工业控制等领域。
2. 微波介质陶瓷:用于射频和微波通信设备,如手机、基站、**通信等。
3. 热敏电阻(NTC):用于温度测量和控制,常见于家用电器、汽车和工业设备中。
4. 压电陶瓷:用于传感器、执行器和超声波设备,如医疗成像、声呐系统等。

Johanson Dielectrics的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,提供高性能、高可靠性的产品。
- 定制服务:能够根据客户需求定制产品,满足特定应用的特定要求。
- 质量控制:严格的质量管理体系,确保产品一致性和可靠性。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的支持和服务。

501R18W103KV4E数据手册

厂牌 PDF简要描述 下载
JOHANSON DIELECTRICS 陶瓷电容 JOHANSON DIELECTRICS 501R18W103KV4E 501R18W103KV4E数据手册

501R18W103KV4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.049
50+ ¥ 0.7947
250+ ¥ 0.7947
500+ ¥ 0.712
1500+ ¥ 0.712
3000+ ¥ 0.6993
15000+ ¥ 0.6866
30000+ ¥ 0.6866
库存: 14103
起订量: 65 增量: 0
交货地:
最小起订量为:50
合计: ¥ 39.73
