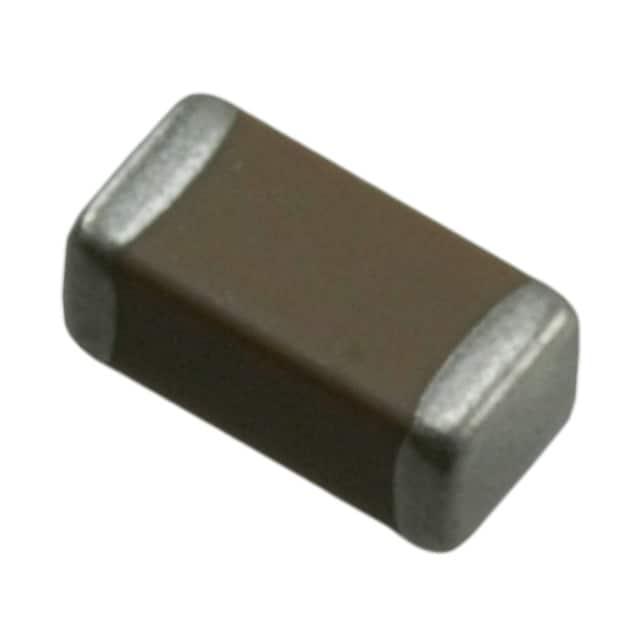

501R18N102JV4E

产品分类: 陶瓷电容
产品描述: 1nF ±5% C0G(NP0) 500V 1206 贴片安装 3.17mm(长度)*1.57mm(宽度)
供应商型号: 1886028
供应商: 海外现货
标准整包数: 5
JOHANSON DIELECTRICS 陶瓷电容 501R18N102JV4E

501R18N102JV4E概述

    # 高压表面贴装MLCC技术手册

    产品简介


    本手册描述的产品是高压表面贴装多层陶瓷电容器(MLCC),主要应用于各种电信、商业和工业领域。这些电容器采用独特的内部电极设计,能够在整个电容器内均匀分布电压梯度,从而降低电压集中现象。这一设计不仅使得电容器在特定尺寸和额定电压下能够提供更高的电容值,还使它们特别适用于对可靠性要求较高的应用场合。
    应用领域
    - 模拟和数字调制解调器
    - 局域网/广域网接口
    - 照明镇流电路
    - 电压倍增器
    - 直流-直流转换器
    - 背光逆变器

    技术参数


    | 尺寸 | 额定电压 (VDC) | 电容范围 (pF/µF) | 特殊选项 |
    ||
    | 0805 (R15) | 250 | - | - |
    500 | 10 pF 至 680 pF / 0.022 µF | - |
    630 | 10 pF 至 560 pF / 6800 pF | - |
    1000 | 10 pF 至 390 pF / 2700 pF | - |
    | 1206 (R18) | 250 | - | - |
    500 | 10 pF 至 1500 pF / 0.033 µF | - |
    630 | 10 pF 至 1200 pF / 0.027 µF | - |
    1000 | 10 pF 至 1000 pF / 0.010 µF | - |
    2000 | 10 pF 至 220 pF / 4700 pF | - |
    3000 | 10 pF 至 82 pF / 1000 pF | - |
    | 1210 (S41) | 250 | - | - |
    500 | 10 pF 至 3900 pF / 0.068 µF | - |
    630 | 10 pF 至 2700 pF / 0.047 µF | - |
    1000 | 10 pF 至 1800 pF / 0.015 µF | - |
    2000 | 10 pF 至 560 pF / 4700 pF | - |
    3000 | 10 pF 至 220 pF / 1000 pF | - |
    | 1808 (R29) | 500 | 10 pF 至 4700 pF / 0.100 µF | - |
    630 | 10 pF 至 3300 pF / 0.047 µF | - |
    1000 | 1.0 pF 至 2200 pF / 0.022 µF | - |
    2000 | 1.0 pF 至 820 pF / 0.010 µF | - |
    3000 | 1.0 pF 至 470 pF / 3300 pF | - |
    4000 | 1.0 pF 至 180 pF / 1800 pF | - |
    5000 | 1.0 pF 至 75 pF / 390 pF | - |
    6000 | 1.0 pF 至 75 pF / 150 pF | - |
    特性
    - 遵循EIA198标准,通过100%电气测试
    - NP0和X7R电介质满足标准要求
    - 电介质耐受电压:1.5×额定直流工作电压(500-999V)
    - 1.2×额定直流工作电压(≥1000V)

    产品特点和优势


    - 独特内部电极设计:显著降低电压集中现象,提高可靠性。
    - 高容量密度:相同尺寸下提供更高的电容值。
    - 适用广泛的应用场景:从低到高电压应用均可胜任。
    - 可靠的电气性能:通过100%电气测试,确保在恶劣环境下也能正常工作。
    - 软端子选项:可在严苛环境和工艺中提供额外保护。

    应用案例和使用建议


    这些电容器常用于高压电源转换器、LED照明和工业控制设备中。使用时应注意:
    - 电容器可能需要表面涂层:以防止外部电弧,不应在电容器下方使用焊锡掩膜。
    - 合理选型:根据实际需求选择合适尺寸、电压等级和电容值。

    兼容性和支持


    本系列电容器可与其他符合EIA标准的设备和组件兼容。供应商提供全面的技术支持,包括安装指南、维护手册和定制服务。如有非标准规格需求,请直接联系制造商咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 外部电弧 | 使用表面涂层防护材料 |
    | 无法达到额定电压 | 确认安装无误并检查周围环境条件 |
    | 电容值偏差过大 | 核查电容器型号和测试方法,重新测试 |

    总结和推荐


    综上所述,高压表面贴装MLCC凭借其卓越的设计和性能,在多种高压应用场景中表现出色。其紧凑设计、高可靠性和广泛的电气参数覆盖范围使其成为市场上极具竞争力的产品。推荐在需要高稳定性和高性能电容器的应用中优先考虑使用这些电容器。
    如需更多详细信息和技术支持,请访问 [Johanson Dielectrics官网](https://www.johansondielectrics.com/)。

501R18N102JV4E参数

参数
电容值 1nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 3.17mm(长度)*1.57mm(宽度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

501R18N102JV4E厂商介绍

Johanson Dielectrics是一家知名的电子材料制造商,专注于生产高性能的陶瓷材料和组件。公司主营产品包括:

1. 多层陶瓷电容器(MLCC):用于电子设备中储存和释放电能,广泛应用于消费电子、汽车电子、工业控制等领域。
2. 微波介质陶瓷:用于射频和微波通信设备,如手机、基站、**通信等。
3. 热敏电阻(NTC):用于温度测量和控制,常见于家用电器、汽车和工业设备中。
4. 压电陶瓷:用于传感器、执行器和超声波设备,如医疗成像、声呐系统等。

Johanson Dielectrics的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,提供高性能、高可靠性的产品。
- 定制服务:能够根据客户需求定制产品,满足特定应用的特定要求。
- 质量控制:严格的质量管理体系,确保产品一致性和可靠性。
- 全球网络:拥有遍布全球的销售和服务网络,为客户提供便捷的支持和服务。

501R18N102JV4E数据手册

厂牌 PDF简要描述 下载
JOHANSON DIELECTRICS 陶瓷电容 JOHANSON DIELECTRICS 501R18N102JV4E 501R18N102JV4E数据手册
