19040351WEC

产品分类: 发光二极管

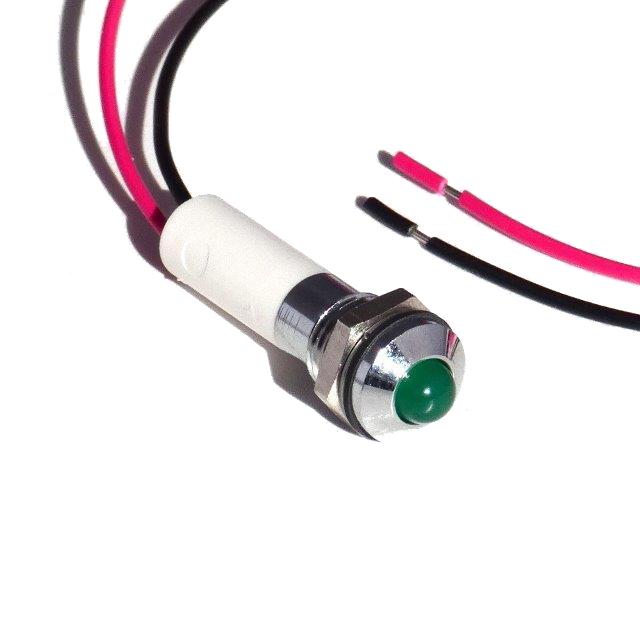

产品描述: CML Innovative Technologies面板指示灯, IP67, M8安装孔径
供应商型号: 4285106
供应商: 海外现货
标准整包数: 1
CML INNOVATIVE TECHNOLOGIES 发光二极管 19040351WEC

19040351WEC概述

    电子元器件产品技术手册
    产品型号:1904x35xWEC

    产品简介


    1904x35xWEC系列是CML Innovative Technologies Ltd推出的一款M8尺寸的直流LED面板安装指示灯。这些指示灯具有多种颜色选择(红、绿、黄、蓝),适用于工业自动化、机械设备监控、医疗设备以及其他需要直观状态指示的应用场景。它们通过提供清晰且可靠的视觉反馈来增强系统的操作性和安全性。

    技术参数


    | 参数 | 规格 |

    | LED尺寸 | M8 |
    | 工作电压 | 12Vdc |
    | 额定电流 | 20mA |
    | 典型亮度 | 红色:80mcd
    绿色:32mcd
    黄色:32mcd
    蓝色:60mcd |
    | 色温变化 | ±10% |
    | 存储温度范围 | -25°C至+80°C |
    | 工作温度范围 | -20°C至+60°C |
    | 防护等级 | IP67(带垫圈) |
    | 电线材质 | 7/0.2 (24 AWG)铜线,PVC绝缘 |
    | 外壳材料 | 铝合金 |
    备注:
    1. 电气及光学数据是在25°C环境下测量的。
    2. 声明的光强度适用于直流操作。
    3. 由于组件公差,颜色温度可能会有所变化。
    4. 存储温度范围:-25°C至+80°C。
    5. 工作温度范围:-20°C至+60°C。
    6. 当使用提供的垫圈时,密封至IP67。
    7. 聚碳酸酯塑料具有有限的化学抵抗力。
    8. 塑料卡筒包含3个出线孔,产品后部未密封。
    9. 引线焊接内部。
    10. 引线:7/0.2(24 AWG)绞合铜线,镀锡退火铜线,PVC绝缘。
    11. 标记:零件号、电压等级、LED颜色和日期代码。
    12. 符合REACH SVHC标准。
    13. 此产品含有自由加工黄铜,符合通过附录III 6(c) 欧盟指令2011/65/EU的RoHS要求。

    产品特点和优势


    1904x35xWEC系列具有以下几个显著的优势:
    1. 高亮度:红、绿、黄、蓝四种颜色,亮度各不相同,能够适应不同的需求。
    2. 广泛的工作温度范围:可在极端温度下稳定运行,适用于各种恶劣环境。
    3. 高防护等级:达到IP67防护等级,适合在潮湿环境中使用。
    4. 易于安装和维护:标准化设计和内部焊接引线使得安装和维护变得简单便捷。
    5. 材料耐用性:采用高质量铝合金外壳,具有良好的耐腐蚀性。
    6. 环保认证:符合RoHS和REACH标准,满足环保要求。

    应用案例和使用建议


    应用案例:
    1. 工业自动化:用于显示生产线上机器的状态,如运行、停止、故障等。
    2. 机械设备监控:作为设备运行状态的指示灯,帮助操作员快速识别设备的工作情况。
    3. 医疗设备:在医疗设备上显示设备工作状态或警报信号。
    使用建议:
    1. 在安装前,确保环境温度在规定的范围内(-20°C至+60°C)。
    2. 使用配套的密封垫圈以确保IP67防护等级。
    3. 注意不同颜色LED的亮度差异,在设计应用时合理选择LED颜色。
    4. 定期检查产品状态,特别是在恶劣环境下长期使用时。

    兼容性和支持


    兼容性:
    1904x35xWEC系列适用于多种设备和系统,可直接与大多数标准电气控制系统配合使用。它还与其他品牌的电气接口保持良好兼容性。
    支持和维护:
    CML Innovative Technologies Ltd提供了全面的技术支持和售后服务,包括但不限于产品的维修、替换和技术咨询。如有任何问题,请联系厂商官方技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯不亮 | 检查电源电压是否正常,确保正负极正确连接。 |
    | LED灯亮度不足 | 检查环境温度是否超出规定范围,更换LED模块。 |
    | 产品密封性不佳 | 确保使用配套的密封垫圈,重新进行密封。 |
    | 设备故障指示不准确 | 校准设备,调整LED亮度。 |

    总结和推荐


    总结:
    1904x35xWEC系列M8尺寸LED面板安装指示灯凭借其出色的性能和可靠的质量,在工业自动化、机械设备监控等领域表现出色。它拥有宽泛的工作温度范围、高防护等级以及多种颜色选择,使其成为市场上极具竞争力的产品。
    推荐:
    强烈推荐1904x35xWEC系列LED指示灯用于需要清晰视觉反馈的各种应用场景。其优异的品质和强大的兼容性将为您的项目带来显著的性能提升。

19040351WEC参数

参数
测试电流 -
显示颜色 绿色
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
零件状态 在售
包装方式 袋装

19040351WEC厂商介绍

CML Innovative Technologies是一家全球领先的材料科学公司,专注于开发和制造高性能材料和解决方案,以满足各种工业应用的需求。公司的主营产品涵盖了以下几个分类:

1. 高性能聚合物:包括用于极端环境的特种塑料和弹性体,广泛应用于汽车、****、电子和医疗等领域。

2. 复合材料:提供轻质、高强度的复合材料,用于制造高性能结构部件,如**部件、赛车和风力涡轮机叶片。

3. 表面处理技术:开发先进的表面处理技术,用于提高材料的耐磨性、耐腐蚀性和美观性,适用于各种工业和消费品。

4. 纳米材料:研究和生产纳米尺度的材料,这些材料在电子、能源和生物医学等领域展现出独特的性能。

CML Innovative Technologies的优势在于其创新能力、对材料科学的深入理解和对客户需求的快速响应。公司不断投资于研发,以保持技术领先地位,并与客户紧密合作,开发定制化的解决方案。此外,CML还注重可持续发展,致力于开发环保材料和工艺,以减少对环境的影响。

19040351WEC数据手册

厂牌 PDF简要描述 下载
CML INNOVATIVE TECHNOLOGIES 发光二极管 CML INNOVATIVE TECHNOLOGIES 19040351WEC 19040351WEC数据手册

19040351WEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
