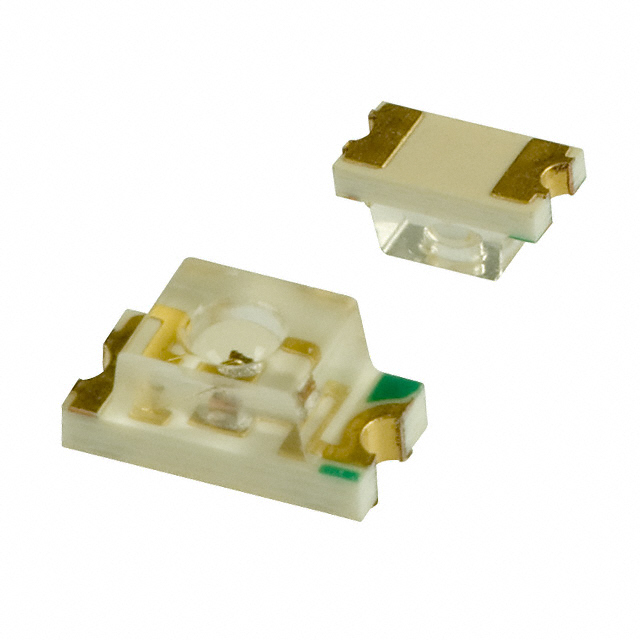

PY1102W-TR

产品分类: 发光二极管
厂牌: STANLEY ELECTRIC
产品描述: 572nm 61°,71° 2.1V 20mA 带平顶,矩形 透明 无色,绿色 3216 标准安装,贴片安装 3mm*1.5mm*1.9mm
供应商型号: UA-PY1102W-TR
供应商: 海外现货
标准整包数: 2500
STANLEY ELECTRIC 发光二极管 PY1102W-TR

PY1102W-TR概述


    产品简介


    1102W系列单色3216型LED是一种紧凑且高效的电子元器件,适用于通信设备、家用电器、办公自动化设备(OA)、工厂自动化设备(FA)、娱乐设备以及其他一般用途。该产品具备高可靠性,可广泛应用于多种消费电子产品中。

    技术参数


    - 尺寸: 外形尺寸为3.0 x 1.5 x 1.5毫米(长 x 宽 x 高)
    - 工作温度范围: 储存温度范围为-30℃至85℃;操作温度范围为-40℃至100℃
    - 电源消耗: 功率耗散(Pd)最大值为75毫瓦,红光型号(BR)为60毫瓦
    - 正向电流: 正向电流(IF)最大值为30毫安
    - 反向电压: 反向电压(VR)最大值为4伏
    - 波长: 不同颜色的发光峰值波长分别为:绿光(BG和PG)为555到560纳米,黄绿色(PY)为570纳米,黄色(AY)为580纳米,橙色(AA)为605纳米,红色(BR)为660纳米

    产品特点和优势


    1102W系列LED具有多种颜色选择,每种颜色的发射光强度均可通过自动分类进行调整,确保光强的一致性。此外,这些LED还具有高抗静电能力(超过2kV),能够在较宽的工作温度范围内稳定工作。它们特别适合需要长时间稳定光输出的应用场景。

    应用案例和使用建议


    1102W系列LED在通信设备、家用电器和娱乐设备中有着广泛应用。例如,在家电设备中,它可以作为指示灯或者背景光源使用。为了延长使用寿命,建议在高温环境下避免频繁的热循环,并使用恰当的焊接工艺如回流焊接或手动焊接来安装这些LED。对于需要高可靠性的应用,如汽车照明,用户应考虑增加散热措施。

    兼容性和支持


    1102W系列LED与标准SMT设备完全兼容,可以使用自动贴片机(Pick & Place)进行组装。每卷包含2,500个器件,装在8毫米宽度的带状包装中。制造商提供了详细的安装指南和焊接条件,以确保最佳安装效果。此外,制造商还提供全面的技术支持和售后维护服务。

    常见问题与解决方案


    - 问题: 高温环境下LED亮度降低。
    - 解决方法: 确保使用时保持适当的散热措施,避免过度的温度波动。

    - 问题: 在某些应用中,LED光强不均匀。
    - 解决方法: 确认正确的分类等级和焊接工艺,确保所有LED在组装前经过严格筛选。

    总结和推荐


    1102W系列LED是一款高性能的单色LED,适用于广泛的工业和消费应用。其高可靠性、多种颜色选择和稳定的光输出特性使其成为多种应用场景的理想选择。强烈推荐在需要紧凑且高效LED解决方案的设计中使用这一产品。

PY1102W-TR参数

参数
透镜形状 带平顶,矩形
波长 572nm
测试电流 20mA
显示颜色 无色,绿色
视角 61°,71°
透镜类型 透明
Vf-正向电压 2.1V
长*宽*高 3mm*1.5mm*1.9mm
通用封装 3216
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PY1102W-TR厂商介绍

Stanley Electric(斯坦利电气)是一家全球知名的照明和电子设备制造商,成立于1925年,总部位于日本。公司主要产品包括汽车照明、LED照明、信号设备、电子控制单元等。

Stanley Electric的产品主要分为以下几类:

1. 汽车照明:包括前大灯、尾灯、日间行车灯等,广泛应用于乘用车、商用车等领域。

2. LED照明:包括室内外照明、景观照明等,广泛应用于商业、工业、家居等领域。

3. 信号设备:包括交通信号灯、铁路信号灯等,广泛应用于交通、铁路等领域。

4. 电子控制单元:包括汽车电子控制单元、工业控制单元等,广泛应用于汽车、工业等领域。

Stanley Electric的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 品质保证:公司严格把控产品质量,通过多项国际认证,产品安全可靠。

3. 客户服务:公司提供全方位的售前、售中、售后服务,客户满意度高。

4. 全球布局:公司在全球设有多个生产基地和销售网络,产品畅销世界各地。

PY1102W-TR数据手册

厂牌 PDF简要描述 下载
STANLEY ELECTRIC 发光二极管 STANLEY ELECTRIC PY1102W-TR PY1102W-TR数据手册

PY1102W-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
