WTL7K51009SH

产品分类: 无源晶振
产品描述: 16.384MHz/7.0*5.0/4/OSC
供应商型号: WTL7K51009SH 7.0*5.0/4/OSC
供应商: 国内现货
标准整包数: 50
WTL/深圳维拓精电 无源晶振 WTL7K51009SH

WTL7K51009SH概述

    WTL7K51009SH 技术手册概述

    1. 产品简介

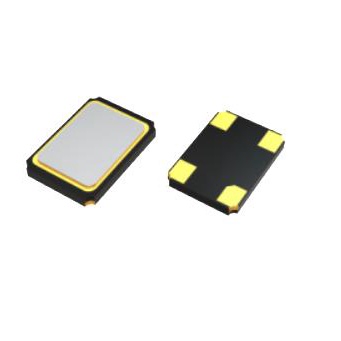

    WTL7K51009SH 是一款 7.0×5.0 mm 表面贴装晶体振荡器(SMD 晶体振荡器)。它适用于各种电子设备中,包括通信系统、计算机、仪器仪表等。这款振荡器具备稳定的频率输出,且具有良好的温度稳定性,使其在多种环境中都能可靠运行。

    2. 技术参数


    WTL7K51009SH 的关键技术和性能参数如下表所示:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    |
    | 额定频率 | 16.384000 | - | - | MHz | 模式/3 过谐波 |
    | 频率稳定性 | -50 | - | 50 | ppm | 包含工作温度范围、供电电压和负载 |
    | 老化 | -3 | - | 3 | ppm | 第一年内频率漂移 |
    | 工作温度范围 | -40 | - | +85 | °C | 频率稳定性的测量温度范围 |
    | 存储温度范围 | -55 | - | +125 | °C | - |
    | 供电电压 | 2.97 | - | 3.63 | V | - |
    | 电流消耗 | 35 | - | - | mA | 最大供电电压下 |
    | 输出波形 | - | CMOS | - | - | - |
    | 时钟上升/下降时间 | 10 | - | - | nSec | - |
    | 输出高电平 | 2.97 | - | - | V | - |
    | 输出低电平 | 0.33 | - | - | V | - |
    | 输出负载 | 15 | - | - | pF | - |
    | 三态输出高阻状态 | 0.99 | - | - | V | 引脚1 |

    3. 产品特点和优势


    WTL7K51009SH 的主要特点包括:
    - 小巧封装:典型的7.0×5.0×1.3 mm陶瓷SMD封装。
    - 多功能操作电压:支持1.8V、2.5V、3.3V电压。
    - 高频率输出:最高可达166MHz。
    - 环境友好:RoHS合规/无铅。
    这些特点使 WTL7K51009SH 在各种高要求的应用场景中表现出色,特别是在需要高精度和稳定性的场合。

    4. 应用案例和使用建议


    WTL7K51009SH 适用于多种电路设计,包括无线通信模块、微处理器时钟控制、网络接口卡等。在实际应用中,用户需要注意以下几点以确保最佳性能:
    - 确保焊接工艺符合推荐的回流焊温度曲线。
    - 在极端温度环境下测试和验证其性能。
    - 使用适合的电源管理和滤波电路来保持稳定的供电。

    5. 兼容性和支持


    WTL7K51009SH 与各种主流电子元器件和设备兼容,可以轻松集成到现有设计中。厂商提供详尽的技术支持,包括产品手册、电气测试报告、可靠性报告等,以便用户快速上手并解决问题。

    6. 常见问题与解决方案


    用户可能遇到的问题及解决方案如下:
    - 问题1:如何确保焊接质量?
    解决方案:遵循推荐的回流焊温度曲线,并进行适当的热处理。
    - 问题2:在高温环境下性能不稳定?
    解决方案:进行额外的高温老化测试,并调整相关电路设计。

    7. 总结和推荐


    WTL7K51009SH 是一款出色的晶体振荡器,具有紧凑的尺寸、稳定的频率输出和良好的温度适应性。它的广泛应用性和可靠的性能使其成为许多高精度电子设备的理想选择。强烈推荐在需要高频率稳定性、低功耗和环境友好特性的项目中使用。
    联系方式:
    - 网址:http://www.wtlcrystals.com
    - 电子邮件:wtl@wtlcrystals.com
    - 电话:86-755-82677582
    - 深圳市维拓精电科技有限公司
    通过以上详细的技术参数和应用建议,相信用户能够更好地了解和使用 WTL7K51009SH。

WTL7K51009SH参数

参数
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 16.384MHz
驱动电平 1.8V,2.5V,3.3V
负载电容 -
长*宽*高 7mm(长度)*5mm(宽度)

WTL7K51009SH厂商介绍

WTL公司是一家领先的技术解决方案提供商,专注于为全球客户提供高质量的产品和服务。公司主营产品分为以下几类:

1. 工业自动化:提供先进的自动化控制系统和解决方案,广泛应用于制造业、能源和基础设施等领域。

2. 信息技术:包括软件开发、网络安全和云计算服务,服务于金融、医疗和教育等多个行业。

3. 环保技术:开发和提供环保解决方案,如废物处理和能源回收技术,以支持可持续发展。

4. 医疗设备:生产和销售高质量的医疗设备,包括诊断设备和治疗工具,服务于全球医疗机构。

WTL的优势在于:

- 创新技术:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 全球网络:在全球多个国家和地区设有分支机构,能够快速响应客户需求。
- 定制服务:提供定制化解决方案,满足客户的特定需求。
- 质量保证:严格的质量控制流程,确保产品和服务的高标准。

WTL致力于通过技术创新和卓越服务,为客户创造价值,推动行业进步。

WTL7K51009SH数据手册

厂牌 PDF简要描述 下载
WTL/深圳维拓精电 无源晶振 WTL/深圳维拓精电 WTL7K51009SH WTL7K51009SH数据手册

WTL7K51009SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.6875
1500+ ¥ 1.5525
2500+ ¥ 1.5255
8000+ ¥ 1.485
库存: 1000
起订量: 500 增量: 1000
交货地:
最小起订量为:500
合计: ¥ 843.75
