04JFAT-SBXGF-I

产品分类: 卡边缘连接器 - 其他
厂牌: JST
产品描述: JST 连接器外壳, 4路, 5.08mm节距, 1行
供应商型号: Q-04JFAT-SBXGF-I
供应商: 期货订购
标准整包数: 735

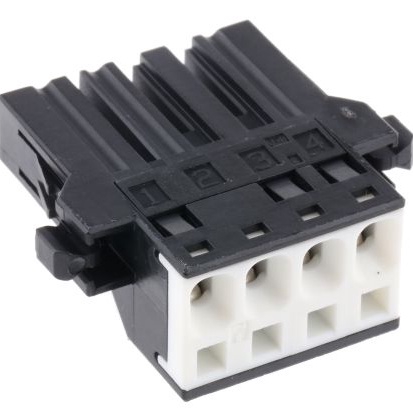

JST 卡边缘连接器 - 其他 04JFAT-SBXGF-I

04JFAT-SBXGF-I概述

    JFA Connector J-FAT SPRING TYPE 技术手册概览

    1. 产品简介


    JFA Connector J-FAT SPRING TYPE 是一种用于电子设备的高可靠性连接器,具有5.08mm的间距和可分离弹簧端子(端子块型)。该系列产品提供正常类型和反向类型两种选择。其独特的设计使得安装时无需使用压接工具,并且能够通过与特定型号的J320系列连接器配合使用来实现最佳性能。JFA Connector J-FAT SPRING TYPE 主要应用于工业控制、通讯设备、仪器仪表等领域,为电子设备间的连接提供了可靠的解决方案。

    2. 技术参数


    - 电流额定值:请参阅下面的矩阵表。
    - 电压额定值:300V AC, DC。
    - 温度范围:-55°C 到 +105°C(包括通电时的温升)。
    - 适用线径:AWG #18 到 #14 (0.82mm² 到 2.0mm²)。
    - 标准认证:符合E239668(J-FAT-S-i)标准。
    - 材料及镀层:
    - 接触片:铜合金,镍底层,选择性金镀。
    - 壳体:玻璃填充PBT,UL94V-0,黑色。
    - 盖子:玻璃填充PBT,UL94V-0,黑色或白色。
    - 弹簧:不锈钢。
    - 包装数量:每箱装量280个(正常类型),245个(反向类型)。
    | 线径 (AWG) | 3电路 | 4电路 | 5电路 | 6电路 |

    | #18 | 10.0A | 10.0A | 9.5A | 9.0A |
    | #14 | 12.0A | 12.0A | 11.25A| 10.5A |
    | #16 | 11.25A| 11.25A| 10.5A | 9.75A |

    3. 产品特点和优势


    - 无需压接工具:这大大减少了安装时间和成本。
    - 广泛的适用性:支持从AWG #18到#14的各种线径,确保了多样化的应用需求。
    - 高可靠性:耐温范围广(-55°C至+105°C),满足各种恶劣环境下的使用要求。
    - 标准认证:符合E239668标准,确保产品质量和安全。
    - 环保合规:符合RoHS标准,保证产品的环保属性。

    4. 应用案例和使用建议


    - 工业自动化设备:在工厂自动化生产线中,JFA Connector J-FAT SPRING TYPE 可以实现稳定可靠的信号传输,提高生产效率。
    - 通信设备:在路由器、交换机等设备中,该连接器能够有效减少信号干扰,提升数据传输质量。
    - 建议使用:为了确保最佳性能,在高温环境下使用时建议选择更高级别的接触片镀层以提高导电性;同时建议定期检查连接器是否松动,以防止意外断开导致的数据丢失。

    5. 兼容性和支持


    - 兼容性:该连接器可以与特定型号的J320系列连接器配合使用,具体组合见“应用案例和使用建议”部分。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,包括详细的安装指南和技术咨询热线,帮助用户解决实际应用中遇到的问题。

    6. 常见问题与解决方案


    - 问题一:连接器安装后不稳定,容易脱落。
    - 解决方案:检查是否按照正确的步骤进行安装,并确保连接器的接触片和线径匹配正确。
    - 问题二:长期使用后接触不良。
    - 解决方案:定期清洁连接器,去除灰尘和杂质,保持良好的导电性。
    - 问题三:接触片氧化导致电阻增加。
    - 解决方案:如果接触片出现氧化现象,可考虑更换镀层更厚的接触片或者使用抗氧化剂涂抹接触面。

    7. 总结和推荐


    综上所述,JFA Connector J-FAT SPRING TYPE 在电子设备中的应用非常广泛,无论是从产品特性还是市场表现来看,都是一款值得信赖的选择。其无需压接工具的设计极大地简化了安装过程,适用于多种不同线径的电线,而且其高可靠性和宽温度适应范围使其成为各种工业和商业应用的理想选择。强烈推荐该产品用于需要高稳定性连接的应用场合。

04JFAT-SBXGF-I参数

参数
长*宽*高 34.24mm(长度)*29mm(高度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装

04JFAT-SBXGF-I厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

04JFAT-SBXGF-I数据手册

厂牌 PDF简要描述 下载
JST 卡边缘连接器 - 其他 JST 04JFAT-SBXGF-I 04JFAT-SBXGF-I数据手册

04JFAT-SBXGF-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
