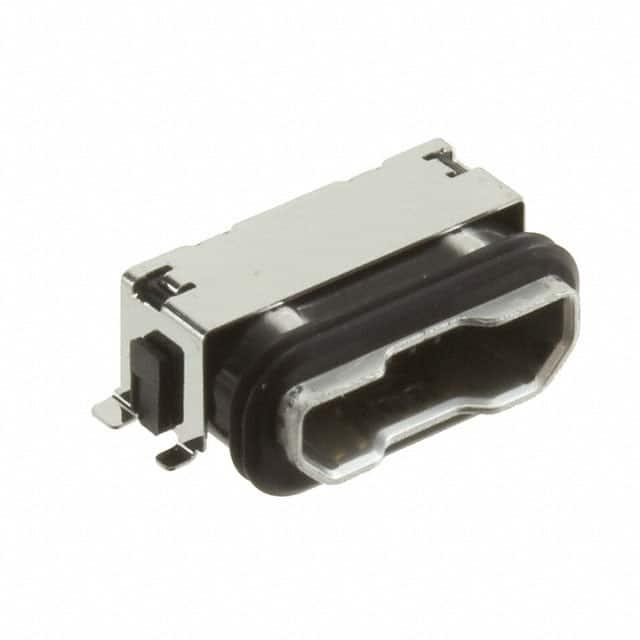

UB-MC5BR3-SDWP604-4S-TF

产品分类: USB/DVI/HDMI 连接器
厂牌: JST
产品描述: JST B母座 USB连接器, UB系列, 面板安装, 焊接端接
供应商型号: 2749872
供应商: 海外现货
标准整包数: 1
JST USB/DVI/HDMI 连接器 UB-MC5BR3-SDWP604-4S-TF

UB-MC5BR3-SDWP604-4S-TF概述

    UB CONNECTOR Micro USB 技术手册解析

    产品简介


    产品类型:
    UB CONNECTOR Micro USB 是一款符合 USB 通用串行总线标准的防水型接口连接器,广泛应用于手机、移动设备及其他电子设备。其设计遵循Micro USB(通用串行总线)规范,并具备高达 IPX7 等级的防水性能,满足工业和消费类电子的高要求。
    主要功能:
    - 支持信号传输及电源供电,适用于多种设备接口需求。
    - 具备高性能防水结构,确保设备在恶劣环境下的稳定性。
    应用领域:
    - 手机和平板电脑
    - 移动设备配件(如充电器、耳机)
    - 工业自动化控制设备
    - 其他需要防水和耐用性的电子产品

    技术参数


    以下是UB CONNECTOR Micro USB 的关键技术规格:
    | 参数 | 描述 |

    | 电流等级 | - 仅使用信号线时:1.0A AC/DC
    - 使用电源线时:
    - 接触1和5:1.8A AC/DC
    - 接触2至4:0.5A AC/DC |
    | 电压等级 | 30V AC/DC |
    | 温度范围 | -30°C 至 +85°C(包括电流负载时的温度上升) |
    | 接触电阻 | - 初始值:≤30mΩ
    - 环境测试后:≤50mΩ |
    | 绝缘电阻 | ≥1,000MΩ |
    | 耐压性能 | 100VAC/min |
    | 防水等级 | 符合 JIS C 0920 IPX7 标准,可浸入水下1米达30分钟 |
    机械参数:
    - 插拔寿命:≥10,000次循环
    - 结构强度:激光焊接壳体到卡扣部分
    - 配置方式:表面贴装(SMT)
    材料:
    - 接触件:铜合金,镍底层,金镀层
    - 壳体:SUS不锈钢,镍底层,锡镀层
    - 外壳盖:铜合金,镍底层,锡镀层
    - 绝缘体:阻燃树脂(UL94V-0),黑色

    产品特点和优势


    1. 防水设计:符合IPX7防水等级,可有效防止液体渗入,适合高湿度或水下环境。
    2. 高可靠性:插拔寿命高达10,000次,适合高频使用场景。
    3. 强结构设计:采用激光焊接技术连接壳体与卡扣,增强抗冲击和抗震能力。
    4. RoHS合规:符合欧盟环保指令,无有害物质,环保友好。
    市场竞争力:
    UB CONNECTOR Micro USB 凭借其卓越的防水性能、高耐用性和稳定的安全性,在消费电子和工业领域具有显著优势,尤其适合对环境适应性要求高的设备。

    应用案例和使用建议


    典型应用场景:
    - 手机充电接口
    - 蓝牙耳机接口
    - 智能手表充电端口
    使用建议:
    1. 环境适应性优化:在极端湿度环境下使用时,确保连接器周围密封良好。
    2. 延长使用寿命:避免反复快速插拔,减少磨损。
    3. 清洁注意事项:定期清理接口内的灰尘和杂质,保持良好的导电性能。

    兼容性和支持


    兼容性:
    - 兼容主流Micro USB标准设备,能够广泛适配各类手机和移动设备。
    支持服务:
    - 厂商提供详细的技术文档和技术支持。
    - 客户可通过官网获取设计指南和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器是否正确插入,并确保无异物 |
    | 插拔困难 | 清洁连接器接口,避免长期积尘 |
    | 接触电阻过高 | 更换连接器或检查焊接质量 |

    总结和推荐


    综合评估:
    UB CONNECTOR Micro USB 在防水性能、耐用性和稳定性方面表现出色,特别适合需要严苛环境防护的应用场景。其高度标准化的设计和良好的市场口碑使其成为值得信赖的选择。
    推荐指数:
    ⭐️⭐️⭐️⭐️⭐️(5/5)
    适用人群:
    - 手机、平板制造商
    - 消费电子设备供应商
    - 工业设备工程师
    如果您需要一个兼具防水、耐用性和安全性的接口解决方案,UB CONNECTOR Micro USB 是理想之选!

UB-MC5BR3-SDWP604-4S-TF参数

参数
触头数量 5
类型 USB-micro B
公母头 插头
规格 -
额定电压 30V(AC),30V(DC)
端口数 1
长*宽*高 9.94mm(长度)*6.7mm(高度)
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装
