FTR0.5-8

产品分类: 端子 - 专用端子
厂牌: JST

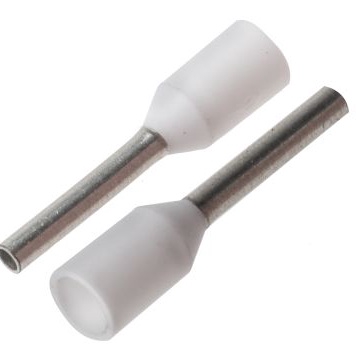

产品描述: JST 白色管型端子 绝缘端子, 最大线规0.5mm², 8mm引脚长, 1mm引脚直径
供应商型号: 1225194
供应商: 海外现货
标准整包数: 100
JST 端子 - 专用端子 FTR0.5-8

FTR0.5-8概述

    TSSC002.00 (绝缘端子) 技术手册

    产品简介


    本手册所描述的产品为绝缘端子(Ferrules),主要用于将裸露的电线末端连接到电气设备或接线板上,确保电气连接的可靠性和安全性。这些绝缘端子由聚丙烯绝缘材料和镀锡电解铜制成,适用于工业标准要求严格的环境中。

    技术参数


    - 型号与适用导线规格:
    - FWE0.25-6:适用于0.25平方毫米导线(AWG 24),长度L1为11毫米,L2为6毫米,直径D1为0.8毫米,壁厚S1为0.15毫米,内部直径D2为1.9毫米。
    - FTR0.5-8:适用于0.5平方毫米导线(AWG 20),长度L1为14毫米,L2为8毫米,直径D1为1毫米,壁厚S1为0.15毫米,内部直径D2为2.6毫米。
    - 其他型号的详细规格见上表。
    - 颜色编码:
    - FWE系列:紫、白、浅蓝、红、黑、灰、橙、绿、棕、白、黑、红、蓝、灰、黄、蓝、灰。
    - GWE系列:浅蓝、橙、白、黄、红、蓝、灰、黑、象牙、绿、棕、米色、橄榄。
    - 电气特性:
    - 最大操作温度:+105°C。

    产品特点和优势


    - 可靠性高:采用高质量的镀锡电解铜材料,确保长期使用中的电气性能稳定。
    - 绝缘性能卓越:聚丙烯绝缘层有效防止短路和漏电风险。
    - 安装简便:适合多种规格导线,使得安装过程更加高效便捷。
    - 多样的颜色编码:方便识别不同规格的导线,提高工作效率。

    应用案例和使用建议


    - 应用案例:
    - 在电机控制系统中,用于连接控制面板与电动机之间的接线,确保系统稳定运行。
    - 在电力传输系统中,用于确保电流传输的安全性和可靠性。
    - 使用建议:
    - 确保选择正确型号的绝缘端子以匹配所需导线规格。
    - 安装时需注意检查导线的剥皮长度,确保足够的导体暴露在内部以保证良好的电气接触。

    兼容性和支持


    - 兼容性:
    - 这些绝缘端子符合DIN 46228标准,可广泛应用于各种需要严格绝缘要求的场合。

    - 支持和维护:
    - 由JST公司的各个地区代理商提供技术支持和售后服务,如需进一步咨询,请联系JST的相关办事处。

    常见问题与解决方案


    - 问题:安装后出现松动现象。
    - 解决方案:请检查导线是否正确剥离并适当清洁,必要时重新安装。
    - 问题:颜色编码难以辨认。
    - 解决方案:请参照相关文档确认颜色编码含义,避免混淆。

    总结和推荐


    总体而言,这些绝缘端子凭借其优异的电气性能、可靠的安装方式以及广泛的适用范围,在工业应用中表现出色。对于寻求高性能电气连接解决方案的专业人士来说,这是一个值得信赖的选择。推荐在高压、高温或有严格绝缘要求的应用场景中使用。

FTR0.5-8参数

参数
长*宽*高 14mm(长度)
安装方式 导线安装
零件状态 在售

FTR0.5-8厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

FTR0.5-8数据手册

厂牌 PDF简要描述 下载
JST 端子 - 专用端子 JST FTR0.5-8 FTR0.5-8数据手册

FTR0.5-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.5947
200+ ¥ 1.5707
300+ ¥ 1.5354
库存: 1764
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 314.14
