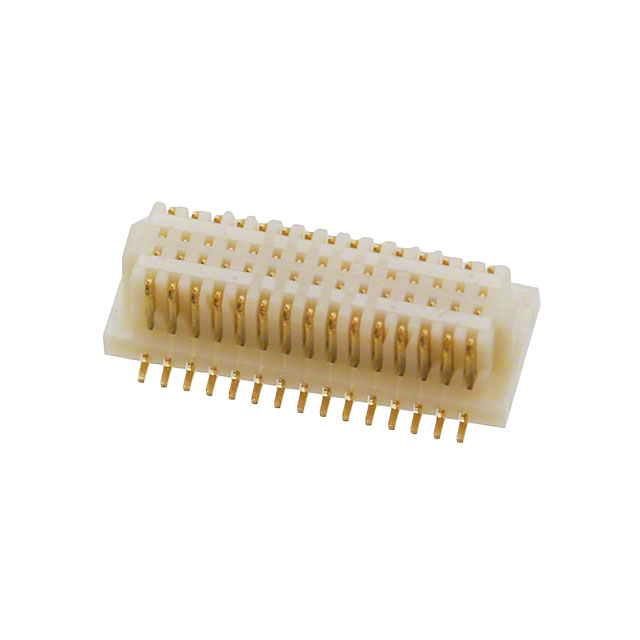

30R-JMCS-G-B-TF(NSA)

厂牌: JST
产品描述: 焊盘 500μm 2 30pin SMD,P=0.5mm 贴片安装
供应商型号: Q-30R-JMCS-G-B-TF(NSA)
供应商: 期货订购
标准整包数: 20000
JST 矩形连接器 - 板垫片/叠接器(板对板) 30R-JMCS-G-B-TF(NSA)

30R-JMCS-G-B-TF(NSA)概述

    JMC Connector 技术手册解析

    1. 产品简介


    JMC Connector 是一款高度集成的 0.5 毫米间距表面贴装型板对板连接器,以其紧凑设计和多样化选择而著称。它具备吸收错位和防变形构造,特别适用于需要节省空间的现代电子设备。JMC Connector 的主要功能是实现电路之间的高可靠连接,广泛应用于消费电子、通信设备、工业自动化和汽车电子等领域。

    2. 技术参数


    | 参数项 | 规格说明 |

    | 电流容量 | 0.5 A AC/DC |
    | 电压等级 | 50 V AC/DC |
    | 工作温度范围 | -25°C 至 +85°C (含电流热效应) |
    | 接触电阻 | 初始值 ≤50 mΩ,环境测试后 ≤100 mΩ |
    | 绝缘电阻 | ≥50 MΩ |
    | 耐压能力 | 100 VAC/min |
    | 兼容氮气回流焊接 | 需联系 JST 获取技术支持 |

    3. 产品特点和优势


    - 小型化设计:相较于传统型号,JMC Connector 的尺寸更加紧凑,适合高密度布线需求。
    - 多样化选择:提供多种连接方式(如顶入式、侧入式)、高度变化和吸收错位类型。
    - 高可靠性:采用嵌入式结构以防止变形,并具有优良的电气性能。
    - 灵活适配:支持从 14 至 64 条电路的不同型号配置。

    4. 应用案例和使用建议


    - 消费电子:适用于智能手机和平板电脑等便携式设备,可通过减少组件占用面积提升整体效率。
    - 工业控制:可用于工业机器人或自动检测系统中复杂电路间的连接。
    - 通信设备:满足高速数据传输需求,同时保障信号完整性。
    建议在安装过程中确保 PCB 布局合理,避免因热膨胀系数差异导致接口松动;对于特殊环境使用时需额外注意温湿度条件对绝缘材料的影响。

    5. 兼容性和支持


    JMC Connector 具备良好的通用性,能够轻松与主流 PCB 设计工具兼容。客户可直接联系 JST 获得详细的氮气回流焊指导及其他技术支持服务。此外,产品完全符合 RoHS 标准,绿色环保且易于回收利用。

    6. 常见问题与解决方案


    - 问题一:连接器接触不良。
    - 解决方案:检查焊点质量,必要时重新焊接或更换全新连接器。

    - 问题二:长时间使用后出现氧化现象。
    - 解决方案:定期清洁接头表面,必要时使用无水酒精擦拭并涂抹专用润滑剂。

    7. 总结和推荐


    总体来看,JMC Connector 是一款高性能、高稳定性的板对板连接器,尤其适合空间受限且对连接性能要求较高的应用场景。其卓越的设计理念与广泛的应用范围使其成为行业内极具竞争力的产品之一。强烈推荐给需要高效能、小体积连接解决方案的设计师和技术人员使用。

30R-JMCS-G-B-TF(NSA)参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 30pin
触头镀层 - 柱(配接) -
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

30R-JMCS-G-B-TF(NSA)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

30R-JMCS-G-B-TF(NSA)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 板垫片/叠接器(板对板) JST 30R-JMCS-G-B-TF(NSA) 30R-JMCS-G-B-TF(NSA)数据手册

30R-JMCS-G-B-TF(NSA)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 3.957
40000+ ¥ 3.7987
60000+ ¥ 3.7987
库存: 200000
起订量: 20000 增量: 20000
交货地:
最小起订量为:20000
合计: ¥ 79140
直接购买
