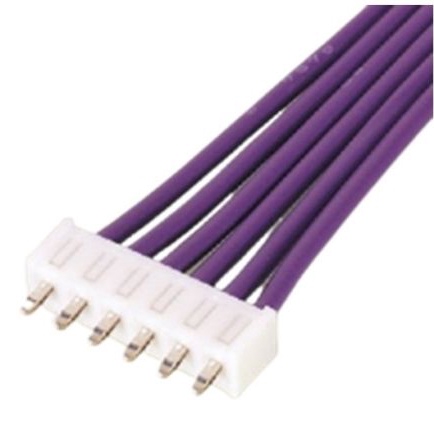

6P-SDN-A

产品分类: 卡边缘连接器 - 其他
厂牌: JST
产品描述: 3.96mm Pitch Connector Housing
供应商型号: Q-6P-SDN-A
供应商: 期货订购
标准整包数: 5000
JST 卡边缘连接器 - 其他 6P-SDN-A

6P-SDN-A概述

    SDN Connector 技术手册

    产品简介


    SDN Connector 是一款专为板载使用设计的压接式连接器,具有 3.96mm 的间距。这种连接器适用于多种电路,包括信号电路和电源电路。它采用了独特的薄型低轮廓设计,并配备了专属的弹簧夹结构以降低插入力,从而大幅提升接触的安装效率。

    技术参数


    - 电流额定值: 7A(AC/DC,AWG#18)
    - 电压额定值: 250V(AC/DC)
    - 温度范围: -25°C 至 +85°C(包括电流施加时的温升)
    - 绝缘电阻: ≥1,000MΩ
    - 耐压: 1,500V AC/分钟
    - 适用导线: AWG #22 至 #18
    - 适用 PCB 厚度: 1.6mm
    - 材料与表面处理: 磷青铜,镀锡(回流处理)
    - 基材: PA 66,UL94V-0,自然色(白色)
    - 认证标准: E60389 认证,LR20812 认证

    产品特点和优势


    - 紧凑设计: 薄型低轮廓设计,节省空间。
    - 易装: 简化接触安装过程,提高生产效率。
    - 良好的可焊性: 改善焊接效果,确保连接可靠性。
    - 极化定位: 配备极化凸起,防止插反,提升安全性。

    应用案例和使用建议


    SDN Connector 主要应用于需要高密度连接的应用场景,如消费电子、通信设备和工业自动化。例如,在某些需要高密度连接的设备中,SDN Connector 可以有效减少 PCB 占用的空间。建议在设计时充分考虑其尺寸和电气参数,以确保最佳性能。

    兼容性和支持


    SDN Connector 适用于多种 PCB 厚度和导线尺寸,可以根据具体应用选择合适的型号。厂商提供详细的使用说明和技术支持,包括 RoHS 合规性保证,确保用户可以放心使用。

    常见问题与解决方案


    - Q: 如何确认导线是否正确安装?
    - A: 使用适当的压接工具和模具,确保压接符合制造商的标准。可以通过外观检查和电测试来验证压接质量。
    - Q: 安装过程中如何避免连接器损坏?
    - A: 在安装前检查连接器和 PCB 的清洁度,使用正确的装配工具和操作方法。安装后,建议进行一次全面的检查,确保没有明显的物理损伤。
    - Q: 如何处理连接器过热问题?
    - A: 确保导线的额定电流不超过连接器的最大电流限制。对于高电流应用,可以采用散热措施,如增加散热片或优化气流布局。

    总结和推荐


    SDN Connector 在设计上展现了出色的紧凑性和易用性,广泛适用于各种高密度连接需求。其卓越的性能和广泛的兼容性使其成为市场上极具竞争力的产品。总体而言,我们强烈推荐此款连接器用于需要高可靠性的应用场景。
