WE1.5-10

厂牌: JST

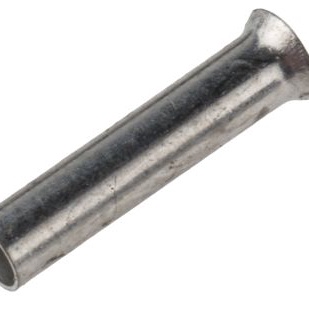

产品描述: JST 管型端子 裸端子, 最大线规1.5mm², 10mm引脚长, 1.7mm引脚直径
供应商型号: 1225216
供应商: 海外现货
标准整包数: 100
JST 端子 - PC 引脚插座/插座连接器 WE1.5-10

WE1.5-10概述

    电子元器件产品技术手册:端子套管(Ferrules)

    产品简介


    端子套管(Ferrules)是用于提高电缆连接可靠性的电子元件。本手册介绍的端子套管型号为TSSC004.00,适用于工业标准的电子应用。通过使用这些端子套管,可以显著改善电气系统的连接稳定性和可靠性,减少接触电阻,延长设备使用寿命。

    技术参数


    | 型号 | 适用电线规格 | 线规 | 长度L1 (mm) | 内径D1 (mm) | 外径S (mm) | 横截面积D2 (mm²) |
    ||
    | WE0.25-6 | 0.25 mm² | 24 | 5 | 0.8 | 1.7
    | WE0.5-10 | 0.50 mm² | 20 | 10 | 1.0 | 2.1
    | WE0.75-10 | 0.75 mm² | 18 | 10 | 1.2 | 2.3
    | WE1-10 | 1.00 mm² | 18 | 10 | 1.4 | 2.5
    | WE1.5-10 | 1.50 mm² | 16 | 10 | 1.7 | 2.8
    | WE2.5-10 | 2.50 mm² | 14 | 10 | 2.2 | 3.4
    | WE4-12 | 4.00 mm² | 12 | 12 | 2.8 | 4.0
    | WE6-15 | 6.00 mm² | 10 | 15 | 3.5 | 4.7
    | WE10-15 | 10.0 mm² | 8 | 15 | 4.5 | 5.8
    | WE16-15 | 16.0 mm² | 6 | 15 | 5.8 | 7.5
    | WE25-15 | 25.0 mm² | 4 | 15 | 7.3 | 9.5
    | WE35-18 | 35.0 mm² | 2 | 18 | 8.3 | 11
    | WE50-22 | 50.0 mm² | 1 | 22 | 10.3 | 13
    注:I - 适合三等级电缆;II - 标准
    最大工作温度:+105°C
    交付时间可能因产品而异。这些产品仅由以下JST附属机构提供:J.S.T. (U.K.) Ltd, J.S.T. Belgium N.V., J.S.T. India Liaison Office, 和 JST-SouthAfrica.com.

    产品特点和优势


    端子套管TSSC004.00的主要特点包括:
    1. 耐用性:采用镀锡电解铜制成,具有优异的耐腐蚀性和导电性。
    2. 适应性强:支持多种线规,适用于不同直径的电缆。
    3. 高可靠性:减少接触电阻,提高连接的稳定性。
    4. 安装简便:易于安装,提高了装配效率。
    这些特点使得端子套管在工业应用中表现出色,特别适用于需要长期稳定运行的场合,如工业自动化、电力传输等领域。

    应用案例和使用建议


    1. 工业自动化:端子套管广泛应用于工业自动化控制系统,确保设备之间的连接可靠。例如,在机械臂控制电路中,可以将多根电线通过端子套管进行整理,提高系统整体的可靠性。
    2. 电力传输:在电力系统中,端子套管用于接线盒、断路器等部件的连接。合理选用端子套管可以有效降低接触电阻,避免因接触不良导致的发热问题。
    使用建议:
    - 在选择端子套管时,需根据电线的实际规格选择合适的型号,确保内径和外径匹配。
    - 安装时应保持端子套管与电线紧密贴合,以达到最佳效果。

    兼容性和支持


    端子套管与市面上多数标准电线兼容,但由于产品特殊性,仅由特定JST附属机构提供。如遇任何问题,可通过上述机构获取技术支持和服务。

    常见问题与解决方案


    1. 问题:端子套管不易安装。
    解决办法:确保选用合适的工具,如专用压接钳,以帮助更轻松地完成安装。
    2. 问题:连接点出现氧化现象。
    解决办法:定期检查并清理连接点,确保端子套管与电线之间无氧化物或其他杂质。

    总结和推荐


    综上所述,端子套管TSSC004.00是一款专为工业应用设计的产品,具有高可靠性、良好的耐用性和广泛的适用性。对于需要稳定连接的应用场合,端子套管是非常理想的选择。鉴于其出色的性能和应用广泛性,强烈推荐使用该产品。

WE1.5-10参数

参数
长*宽*高 10mm(长度)
安装方式 导线安装

WE1.5-10厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

WE1.5-10数据手册

厂牌 PDF简要描述 下载
JST 端子 - PC 引脚插座/插座连接器 JST WE1.5-10 WE1.5-10数据手册

WE1.5-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
