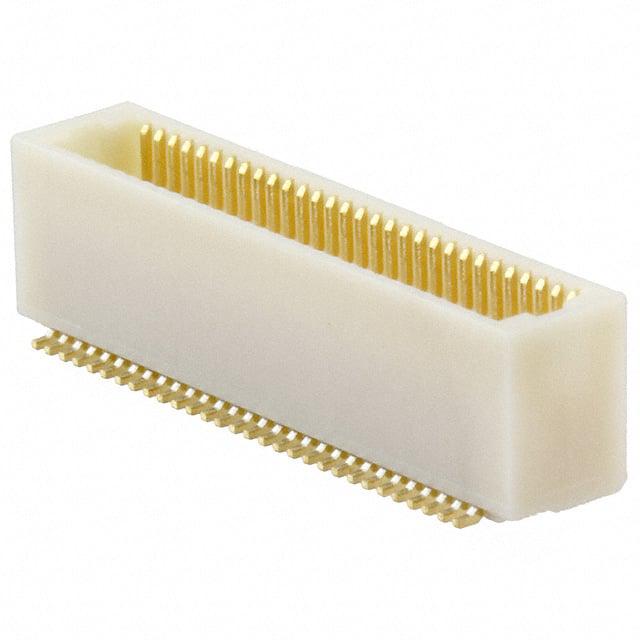

60P5.5-JMCS-G-TF(N)

厂牌: JST
产品描述: 500μm 2 60pin 贴片安装
供应商型号: Q-60P5.5-JMCS-G-TF(N)
供应商: 期货订购
标准整包数: 1000
JST 矩形连接器 - 板垫片/叠接器(板对板) 60P5.5-JMCS-G-TF(N)

60P5.5-JMCS-G-TF(N)概述

    JMC Connector 技术手册概览

    1. 产品简介


    JMC连接器是一款0.5毫米间距的表面贴装型板对板连接器,具有凸台存在选择功能。相较于传统的JMC连接器,这种新型连接器更加小巧且节省空间。提供多种类型,包括顶部/侧面插入式连接器,支持插件的堆叠高度变化,以及用于插座的吸收偏差类型。这些连接器广泛应用于电子设备中,如通信设备、工业控制、汽车电子等。

    2. 技术参数


    - 电流额定值: 0.5 A AC/DC
    - 电压额定值: 50 V AC/DC
    - 温度范围: -25°C 至 +85°C(含通电时的温升)
    - 接触电阻: 初始值 ≤ 50 mΩ,环境测试后 ≤ 100 mΩ
    - 绝缘电阻: ≥ 50 MΩ
    - 耐压: 100 VAC/分钟
    - RoHS合规: 符合RoHS标准

    3. 产品特点和优势


    - 小尺寸: 相较传统型号更小巧,占用空间更少。
    - 多样化: 提供多种插头和插座类型,满足不同需求。
    - 高可靠性: 接触电阻低,确保稳定的电连接。
    - 坚固设计: 具有防扭曲结构,增加连接的稳定性。
    - 适应性强: 支持多种电路和高度组合,能够吸收接插过程中的偏差。

    4. 应用案例和使用建议


    JMC连接器适用于多种应用场景,如通信设备中的信号传输、工业控制系统中的数据交换、以及汽车电子系统中的电源和信号连接。在实际应用中,需要特别注意以下几点:
    - 精确安装: 确保连接器准确安装到预定位置,避免因误插入导致损坏。
    - 环境条件: 使用时需考虑温度范围,确保不会因过热而影响性能。
    - 兼容性: 确认连接器与其它部件(如PCB板)的兼容性,避免不匹配导致的故障。

    5. 兼容性和支持


    - 兼容性: 与其他标准连接器相比,JMC连接器具有较高的兼容性,能广泛应用于各种设备和系统。
    - 支持和服务: 用户可以通过联系JST获取技术支持和售后服务,包括氮气(N2)再流焊工艺指导以及详细的产品说明。

    6. 常见问题与解决方案


    - 问题: 连接器接触不良
    - 解决方案: 检查是否有异物阻塞接触点,清洁接触点并重新插入连接器。
    - 问题: 连接器受热变形
    - 解决方案: 确保使用符合要求的工作温度范围内的电子设备,必要时采用散热措施。
    - 问题: 连接不稳定
    - 解决方案: 确认连接器安装正确,尝试重新拔插以确保接触良好。

    7. 总结和推荐


    总体而言,JMC连接器以其紧凑的设计、可靠的性能和广泛的适用性,在多个领域内展示了强大的竞争力。它不仅能够满足严苛的应用需求,还提供了卓越的技术支持和售后服务。因此,我们强烈推荐使用这款连接器,特别是在对尺寸、可靠性和性能有较高要求的应用场合。

60P5.5-JMCS-G-TF(N)参数

参数
针脚数 60pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 -
排数 2
长度- 堆叠高度 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

60P5.5-JMCS-G-TF(N)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

60P5.5-JMCS-G-TF(N)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 板垫片/叠接器(板对板) JST 60P5.5-JMCS-G-TF(N) 60P5.5-JMCS-G-TF(N)数据手册

60P5.5-JMCS-G-TF(N)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.4377 ¥ 11.9329
库存: 1000000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 11932.9
