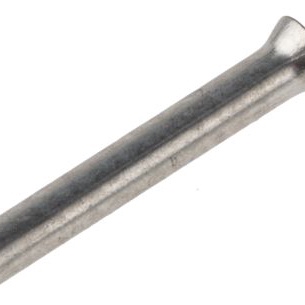

WE0.5-10

厂牌: JST
产品描述: JST 管型端子 裸端子, 最大线规0.5mm², 10mm引脚长, 1mm引脚直径
供应商型号: 1870709
供应商: 海外现货
标准整包数: 1
JST 端子 - PC 引脚插座/插座连接器 WE0.5-10

WE0.5-10概述

    TSSC004.00 (Ferrules) 产品技术手册

    1. 产品简介


    本产品为适用于工业标准的无绝缘热缩套管(Ferrules),型号包括WE0.25-6至WE50-22,广泛应用于各类电缆端接场合。这些无绝缘热缩套管由镀锡电解铜制成,具有良好的导电性和耐高温性能。其主要用途包括电气工程、自动化设备、通讯系统等领域,以确保电缆连接稳定可靠。

    2. 技术参数


    以下是各型号的具体技术规格:
    | 型号 | 适用线径 (mm²) | 线规 (AWG) | 长度 (L1, mm) | 外径 (D1, mm) | 高度 (S, mm) | 内径 (D2, mm) |

    | WE0.25-6 | 0.25 | 24 | 5 | 0.8 | 0.15 | 1.7 |
    | WE0.5-10 | 0.50 | 20 | 10 | 1.0 | 0.15 | 2.1 |
    | WE0.75-10 | 0.75 | 18 | 10 | 1.2 | 0.15 | 2.3 |
    | WE1-10 | 1.00 | 18 | 10 | 1.4 | 0.15 | 2.5 |
    | WE1.5-10 | 1.50 | 16 | 10 | 1.7 | 0.15 | 2.8 |
    | WE2.5-10 | 2.50 | 14 | 10 | 2.2 | 0.15 | 3.4 |
    | WE4-12 | 4.00 | 12 | 12 | 2.8 | 0.20 | 4.0 |
    | WE6-15 | 6.00 | 10 | 15 | 3.5 | 0.20 | 4.7 |
    | WE10-15 | 10.0 | 8 | 15 | 4.5 | 0.20 | 5.8 |
    | WE16-15 | 16.0 | 6 | 15 | 5.8 | 0.20 | 7.5 |
    | WE25-15 | 25.0 | 4 | 15 | 7.3 | 0.20 | 9.5 |
    | WE35-18 | 35.0 | 2 | 18 | 8.3 | 0.20 | 11 |
    | WE50-22 | 50.0 | 1 | 22 | 10.3 | 0.30 | 13 |
    注:
    1. Style I 适合三类电线,Style II 为标准。
    2. 最大操作温度:+105°C。
    3. 发货时间可能因产品而异。这些产品仅通过以下JST附属机构提供:J.S.T. (U.K.) Ltd, J.S.T. Belgium N.V., J.S.T. India Liaison Office, 和 JST-SouthAfrica.com。

    3. 产品特点和优势


    这些无绝缘热缩套管具有以下特点和优势:
    - 高导电性:采用镀锡电解铜材料,确保优异的导电性能。
    - 耐高温:最大工作温度可达+105°C,适用于高温环境。
    - 耐用性强:经过严格的制造工艺,确保长期可靠使用。
    - 适用范围广:适用于多种不同规格的电线,满足多样化的应用需求。

    4. 应用案例和使用建议


    这些无绝缘热缩套管广泛应用于各类电缆连接场合,如工业控制柜、机器人控制系统等。使用时,应根据电线规格选择合适的型号,并确保正确安装,以保证连接稳固可靠。在恶劣环境下使用时,还需采取适当的防护措施。

    5. 兼容性和支持


    这些无绝缘热缩套管与各种标准电线和设备兼容,符合DIN 46228, part 1标准。对于购买的用户提供详细的使用指导和技术支持,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    - Q1: 如何选择正确的型号?
    A1: 根据电线规格(mm²或AWG)选择合适的型号。详见上表。
    - Q2: 如何确保连接稳定性?
    A2: 在安装前检查套管和电线是否清洁,安装时用力均匀,确保套管紧贴电线。

    7. 总结和推荐


    综上所述,这些无绝缘热缩套管具有出色的导电性能和耐高温特性,适用于广泛的工业应用场景。强烈推荐用于需要高可靠性的电缆连接场合。

WE0.5-10参数

参数
长*宽*高 10mm(长度)
安装方式 导线安装

WE0.5-10厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

WE0.5-10数据手册

厂牌 PDF简要描述 下载
JST 端子 - PC 引脚插座/插座连接器 JST WE0.5-10 WE0.5-10数据手册
