首页  >  产品百科  >  A02XAF02XAF22K51B

A02XAF02XAF22K51B

产品分类: 矩形线缆
厂牌: JST
产品描述:
供应商型号: 455-3057-ND
供应商: Digi-Key
标准整包数: 1

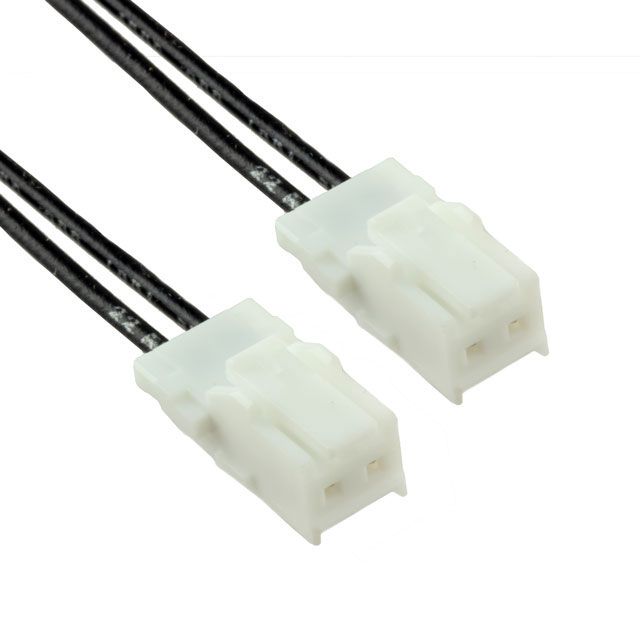

JST 矩形线缆 A02XAF02XAF22K51B

A02XAF02XAF22K51B概述

    XAF Connector 技术手册

    产品简介


    XAF Connector 是一种绝缘位移插座连接器,可与现有的 XA 连接器插头(插口)兼容。XAF 连接器适用于各种连接方式,如焊锡贴装(SMT)、高盒式(high box type)和贯穿式(through-hole type)连接器头或用于线对线连接的接线座(receptacle housing)。该产品广泛应用于电路板之间的连接及线缆之间的连接。

    技术参数


    - 电流额定值:最大 3 A(AC 或 DC),适用于 AWG #22 导线
    - 电压额定值:最大 150 V(AC 或 DC)
    - 温度范围:-40°C 至 +105°C(含施加电流后的温升)
    - 接触电阻:初始值 ≤ 10 mΩ;经环境测试后 ≤ 20 mΩ
    - 绝缘电阻:最小 1,000 MΩ
    - 耐压强度:1,000 VAC/分钟
    - 适用导线:UL10002(请联系 JST 了解其他 UL 风格详情)
    - 导体:7 股镀锡退火铜
    - 绝缘外径:1.0 至 1.5 mm

    产品特点和优势


    XAF 连接器的主要特点是具有牢固的锁定结构,插入力低,并且配备了插入导向机构和金属应变缓解装置。此外,该连接器还具有四点锁存功能和双U型槽设计,确保了高度可靠性和互换性。其独特的功能使得 XAF 连接器在各种应用中表现出色,尤其是在需要高性能和稳定性的场合,如工业自动化和通信系统。

    应用案例和使用建议


    XAF 连接器可用于多种应用场景,包括线对板(IDC 可断开式风格)和线对线(IDC 可断开式风格)连接。例如,在工业控制系统中,XAF 连接器可以作为信号传输的关键组件,确保信号传输的稳定性和可靠性。在使用过程中,用户应遵循手册中的建议,确保正确的安装和连接以达到最佳性能。特别是对于温度敏感的应用环境,需注意控制连接器的工作温度在规定的范围内。

    兼容性和支持


    XAF 连接器与 XA 连接器插头和插座兼容,且与现有的 XA 连接器系统无缝集成。用户可以通过联系 JST 获取更多技术支持和自动化电缆装配服务。此外,JST 还提供详细的安装和使用指南,确保用户能够正确使用产品。

    常见问题与解决方案


    1. 问题:如何确定 XAF 连接器的工作温度?
    - 解答:XAF 连接器的工作温度范围为 -40°C 至 +105°C,包括电流通过时的温升。请确保应用环境在这一温度范围内。
    2. 问题:XAF 连接器如何与现有 XA 系统兼容?
    - 解答:XAF 连接器与 XA 连接器插头和插座兼容,且可替换 XA 的屏蔽插头。具体细节请参阅手册。
    3. 问题:如何选择合适的导线尺寸?
    - 解答:推荐使用 AWG #22 导线,其直径为 1.0 至 1.5 mm,以确保连接器的最佳性能。

    总结和推荐


    XAF 连接器凭借其牢固的锁定结构、低插入力和可靠的性能,成为众多应用领域的理想选择。其广泛的适用范围和出色的性能使其在市场上具备强大的竞争力。我们强烈推荐 XAF 连接器用于需要高性能和高可靠性的应用场合。

A02XAF02XAF22K51B参数

参数
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 散装

A02XAF02XAF22K51B厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

A02XAF02XAF22K51B数据手册

厂牌 PDF简要描述 下载
JST 矩形线缆 JST A02XAF02XAF22K51B A02XAF02XAF22K51B数据手册

A02XAF02XAF22K51B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5985 ¥ 13.5073
10+ $ 1.2776 ¥ 10.7961
25+ $ 1.1975 ¥ 10.1189
50+ $ 1.0982 ¥ 9.1909
100+ $ 1.0456 ¥ 8.7505
250+ $ 0.9801 ¥ 8.2025
500+ $ 0.9333 ¥ 7.8107
1000+ $ 0.8888 ¥ 7.4378
3000+ $ 0.8225 ¥ 6.8833
库存: 887
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.5
