ZFS-105000-24RGB

产品分类: 发光二极管
厂牌: JKL COMPONENTS
产品描述: JKL Components 蓝色,绿色,红色灯带 柔性灯带, ZFS系列, 24V 直流, 5m
供应商型号: 560-ZFS10500024RGB
供应商: Mouser
标准整包数: 1
JKL COMPONENTS 发光二极管 ZFS-105000-24RGB

ZFS-105000-24RGB概述

    24V RGB LED Flex Strip技术手册

    产品简介

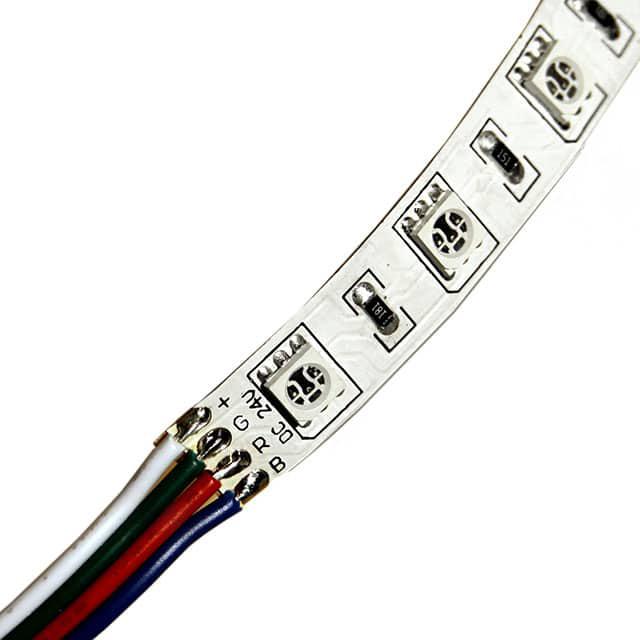

    24V RGB LED Flex Strip是一种具有高度灵活性和可定制性的LED灯带,适用于室内装饰、户外照明、广告牌等多种应用场合。通过集成的RGB LED,它可以实现多种颜色的组合显示,满足不同视觉效果的需求。该产品以每卷5米的标准包装形式供应,也可根据需求提供每段500毫米的包装选项,每段包含30个LED。

    技术参数


    - 正向电压(VF): 24V(直流)
    - 推荐正向电流(IF(rec)): 2.4A
    - 最大正向电流(IF(max)): 3A
    - 最大功率耗散(PD): 72W
    - 静电放电(ESD): 400V
    - 操作温度范围(Topr): -20°C 至 +50°C
    - 存储温度范围(Tstg): -30°C 至 +80°C

    产品特点和优势


    1. 高亮度和多彩效果:集成的RGB LED可以产生高达1508 Im(绿光)和143 Im(蓝光)的光通量,同时具备宽广的色域覆盖。
    2. 高可靠性:最大功率耗散达到72W,确保在高负载条件下仍能稳定运行;并且配备了强大的静电放电保护。
    3. 灵活的安装方式:提供标准的5米长包装和500毫米的定制化包装,适应各种安装需求。
    4. 广泛的应用范围:适用于室内装饰、户外广告牌、景观照明等多个领域。

    应用案例和使用建议


    - 室内装饰:可以用于背景墙、天花板的灯光效果设计,增强空间氛围感。
    - 户外照明:适用于庭院、公园、步行街等公共场所的照明设计,提升夜景美观度。
    - 广告牌:为大型广告牌提供动态光影效果,增加广告的吸引力。
    使用建议:
    1. 确保所有连接点稳固可靠,避免短路或接触不良。
    2. 在高负荷情况下,应适当增加散热措施以保证正常运行。
    3. 建议在湿度较大的环境中使用防水等级较高的版本,确保长期稳定性。

    兼容性和支持


    - 配套组件:ZCH-170-RGB-J Flex Ribbon Joiner Harness 和 ZFS-CH0-RGB10J Flex to Flex No Solder Connector 可以作为配套的连接件,便于快速安装和维护。
    - 制造商支持:提供详细的技术文档和支持服务,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:灯具亮度不足,颜色偏移严重。
    解决方案:检查电源电压是否稳定,确认每个LED的连接是否牢固;如果问题仍然存在,考虑更换故障LED。
    2. 问题:LED发热过高导致损坏。
    解决方案:增加外部散热片或风扇辅助散热;确保在额定工作电流范围内使用,避免过载。
    3. 问题:LED闪烁或不亮。
    解决方案:检查接线是否有虚焊或松动;尝试重新焊接接线端子。

    总结和推荐


    综上所述,24V RGB LED Flex Strip凭借其出色的性能、广泛的应用范围和强大的支持服务,在众多同类产品中脱颖而出。对于追求高品质视觉效果的应用项目,这款产品无疑是一个值得信赖的选择。我们强烈推荐将此产品应用于各种装饰和照明工程中。

ZFS-105000-24RGB参数

参数
视角 100°
透镜类型 -
Vf-正向电压 24V
透镜形状 平的
波长 630nm(红色),524nm(绿色),470nm(蓝色)
测试电流 1A
显示颜色 红,红色,绿,绿色,蓝,蓝色
长*宽*高 500cm*10mm*1.46mm
安装方式 导线安装
零件状态 在售
包装方式 散装

ZFS-105000-24RGB厂商介绍

JKL Components是一家全球领先的电子元件分销商,专注于为各种行业提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于消费电子、通信设备、汽车电子等领域。
2. 主动元件:包括集成电路、晶体管等,服务于工业控制、医疗设备、****等行业。
3. 连接器和接口:用于数据传输和电源连接,适用于计算机、移动设备、家用电器等。
4. 传感器和执行器:在自动化、机器人技术、环境监测等领域发挥重要作用。

JKL Components的优势在于:

- 广泛的产品线:提供从基础元件到复杂系统的全方位解决方案。
- 快速响应:凭借强大的供应链管理,能够迅速响应客户需求。
- 技术支持:拥有专业的技术支持团队,为客户提供定制化解决方案。
- 质量保证:严格把控产品质量,确保客户使用的元件可靠性和稳定性。
- 全球网络:在全球范围内设有多个分销中心,为客户提供便捷的本地化服务。

JKL Components致力于通过不断创新和优化服务,为客户创造价值,推动电子行业的发展。

ZFS-105000-24RGB数据手册

厂牌 PDF简要描述 下载
JKL COMPONENTS 发光二极管 JKL COMPONENTS ZFS-105000-24RGB ZFS-105000-24RGB数据手册

ZFS-105000-24RGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
