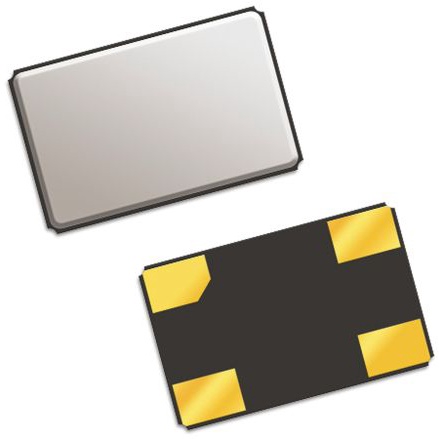

QTC5A8.00000FDT1I20R

产品分类: 无源晶振
厂牌: QUARZTECHNIK DAUN
产品描述: QT Quarztechnik 晶振, 8MHz, 贴片安装, 4引脚, 18pF负载, 5.2 x 3.4 x 1mm, 长5.2mm
供应商型号: 8150295
供应商: 海外现货
标准整包数: 5
QUARZTECHNIK DAUN 无源晶振 QTC5A8.00000FDT1I20R

QTC5A8.00000FDT1I20R概述

    QTC5A系列3.2x5 4-Pad SMD石英晶体单元技术手册

    产品简介


    QTC5A系列是Quarztechnik Daun GmbH推出的一款小型化SMD石英晶体单元。该产品具备低高度设计,适合应用于薄型设备。它采用了陶瓷封装和金属盖设计,确保了高可靠性。QTC5A系列广泛应用于通信、测试设备以及汽车领域,尤其适用于密度较高的应用场合。

    技术参数


    QTC5A系列的主要技术规格如下:
    - 频率范围:8.000至160.000 MHz
    - 振动模式:
    - 基频:8.000至52.000 MHz
    - 第三次谐波:40.000至160.000 MHz
    - 频率容差(25℃):±10至±30 ppm(标准为±30 ppm)
    - 频率稳定性:参见温度稳定性表
    - 存储温度范围:-55°C至+125°C
    - 老化率(每年):最大±3 ppm
    - 负载电容(CL):10至32 pF
    - 并联电容(C0):最大7.0 pF
    - 等效串联电阻(ESR):参见ESR表
    - 驱动功率:最大100 μW
    - 绝缘电阻(MΩ):100 Vdc时最小值为500 MΩ
    - 操作温度范围:
    - 标准:-30至+85°C
    - 扩展:-40至+125°C

    产品特点和优势


    QTC5A系列石英晶体单元的主要特点是:
    - 低高度设计:适合应用在空间受限的场合。
    - 高可靠性:采用陶瓷封装和金属盖设计,能够提供长期稳定的性能。
    - 严格的容差和稳定性:能够在广泛的温度范围内保持频率的稳定。
    - 多功能适用性:适用于高密度应用、调制解调器、通信设备及无线应用等多个领域。

    应用案例和使用建议


    QTC5A系列石英晶体单元广泛应用于多个行业和场景,包括通信设备、调制解调器、测试设备及汽车应用。例如,在通信领域,它可以用于调制解调器和无线通信设备;在汽车领域,可以用于各种传感器系统。
    为了充分发挥QTC5A系列的优点,建议在应用过程中:
    - 精确匹配负载电容:根据具体应用场景选择合适的负载电容,以保证最佳的频率稳定性。
    - 注意操作温度范围:特别是在极端环境下使用时,要确保所选型号能在所需的温度范围内正常工作。
    - 合理布局电路板:确保晶体单元与其他元器件之间的适当距离,避免不必要的干扰。

    兼容性和支持


    QTC5A系列产品与大多数标准电子设备和电路板兼容。Quarztechnik Daun GmbH提供了详细的技术支持和维护服务,帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    以下是QTC5A系列石英晶体单元常见的几个问题及其解决方案:
    - 问题1:晶体单元无法启动
    - 解决方法:检查负载电容是否匹配,确认电源电压是否正确。

    - 问题2:频率不稳定
    - 解决方法:调整负载电容或更换更高精度的产品型号。

    - 问题3:工作温度超出范围
    - 解决方法:选择合适的温度范围型号,如扩展型号。


    总结和推荐


    QTC5A系列3.2x5 4-Pad SMD石英晶体单元凭借其紧凑的设计、高可靠性及广泛应用领域,是一款非常值得推荐的产品。它不仅在高密度应用中表现出色,还特别适用于通信设备、测试设备及汽车应用等多种场合。对于需要高频率稳定性和可靠性的项目,QTC5A系列是一个理想的选择。强烈推荐使用该产品。

QTC5A8.00000FDT1I20R参数

参数
频率 8MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 150Ω
长*宽*高 5.2mm*3.4mm*1mm
安装方式 贴片安装
