QTX733A25.0000B15R

产品分类: 无源晶振
厂牌: QUARZTECHNIK DAUN
产品描述: QT Quarztechnik 时钟振荡器, 25MHz, 表面贴装, HCMOS,TTL输出
供应商型号: 8150412
供应商: 海外现货
标准整包数: 1

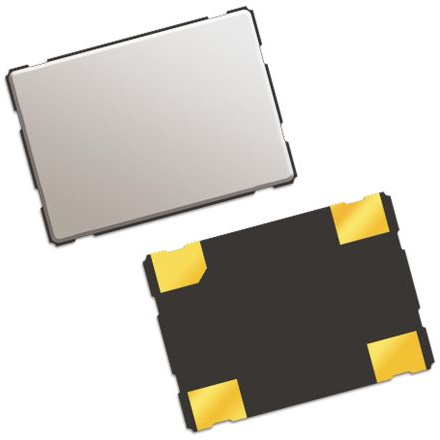

QUARZTECHNIK DAUN 无源晶振 QTX733A25.0000B15R

QTX733A25.0000B15R概述

    QT QuarzTechnik GmbH 7x5 SMD HCMOS Clock Oscillator 技术手册

    产品简介


    QT QuarzTechnik GmbH 的 QTX7 系列 7x5 SMD HCMOS 钟控振荡器是一款专为高性能需求设计的小型化组件。该产品集成了一个与 TTL/HCMOS 兼容的混合电路和微型石英晶体,封装在一个低轮廓、行业标准的 7x5mm 陶瓷外壳内。这种集成设计使得 QTX7 系列能够在多种应用场景中提供精确的时钟信号,从而广泛应用于各种电子设备中。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 7.0 x 5.0 x 1.4mm |
    | 频率范围 | 1MHz 至 155.520MHz |
    | 输出逻辑 | HCMOS |
    | 供电电压范围 | 1.8V、2.5V、3.3V 或 5.0V |
    | 温度稳定性 | ±25ppm、±50ppm、±100ppm、±20ppm |
    | 最大输出负载 | 15pF、30pF、50pF |
    | 输入电流 | 见附表 |
    | 输出电流 | ±2mA 最小值 |
    | 上升和下降时间 | 见附表 |
    | 备用电流 | 10μA 最大值 |
    | 启动时间 | 10ms 最大值 |

    产品特点和优势


    1. 小型化设计:7.0 x 5.0 x 1.4mm 的紧凑尺寸使其易于集成到空间受限的应用中。
    2. 高频率范围:覆盖从 1MHz 到 155.520MHz 的宽广频段,适用于不同类型的时钟信号需求。
    3. 稳定可靠的性能:提供 ±20ppm 至 ±100ppm 的频率稳定性,满足工业和汽车级应用的要求。
    4. 广泛的温度适应性:标准版支持 -20°C 至 +70°C,工业版支持 -40°C 至 +85°C,扩展版支持 -40°C 至 +105°C,汽车版支持 -40°C 至 +125°C。
    5. 三态控制功能:标准配备三态(启用/禁用)功能,便于系统管理和节能操作。

    应用案例和使用建议


    QTX7 系列振荡器广泛应用于电信、网络设备、消费电子产品、工业自动化等领域。例如,在通信基站中,QTX7 可以用于提供稳定的时钟信号;在医疗设备中,它能够确保信号传输的可靠性。建议在选择频率和电压版本时,根据具体应用场景的需求进行匹配,以达到最佳性能。

    兼容性和支持


    QTX7 系列振荡器采用行业标准的 7x5mm 陶瓷封装,兼容市面上大多数 SMD 生产线设备。制造商提供全面的技术支持,包括详细的规格文档和现场应用支持。此外,公司还提供高质量的包装选项,如带卷(Tape&Reel)和迷你卷(Minireel),以方便客户存储和运输。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器无法正常启动 | 检查供电电压是否符合要求 |
    | 输出信号不稳定 | 确保电路布局合理,远离干扰源 |
    | 振荡器输出频率不准确 | 核实频率设置是否正确,检查温度影响因素 |
    | 长期运行下性能下降 | 检查散热措施是否到位,避免过热 |

    总结和推荐


    综上所述,QTX7 系列 7x5 SMD HCMOS 钟控振荡器以其小巧的尺寸、高精度和宽温度范围的优势,在多种应用场合中表现出色。其丰富的型号选择、稳定可靠的工作性能以及全面的技术支持使其成为市场的热门选择。强烈推荐给需要高精度时钟信号的各类电子设备制造商。

QTX733A25.0000B15R参数

参数
等效串联电阻 -
频率 -
驱动电平 -
负载电容 15pF
频率稳定性 ±25ppm
频率容差 -
长*宽*高 7.2mm*5.2mm*1.4mm
安装方式 贴片安装
应用等级 工业级

QTX733A25.0000B15R厂商介绍

Quarztechnik Daun是一家专注于石英玻璃产品的德国公司,拥有超过60年的行业经验。公司主营产品包括:

1. 石英玻璃管:用于半导体、光纤、太阳能等领域。
2. 石英玻璃板:应用于光学、电子、医疗等行业。
3. 石英玻璃棒:用于制造石英玻璃制品,如石英玻璃管、石英玻璃板等。
4. 石英玻璃制品:包括石英玻璃灯管、石英玻璃坩埚等。

Quarztechnik Daun的优势在于:

1. 高品质:采用优质石英砂原料,严格质量控制,确保产品性能稳定。
2. 定制化:可根据客户需求定制不同规格、形状的石英玻璃产品。
3. 创新研发:持续投入研发,开发新型石英玻璃材料和制品,满足市场需求。
4. 全球服务:拥有全球销售网络,为客户提供及时、专业的技术支持和服务。

QTX733A25.0000B15R数据手册

厂牌 PDF简要描述 下载
QUARZTECHNIK DAUN 无源晶振 QUARZTECHNIK DAUN QTX733A25.0000B15R QTX733A25.0000B15R数据手册

QTX733A25.0000B15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
