首页  >  产品百科  >  QTX333A50.0000B15TR

QTX333A50.0000B15TR

产品分类: 无源晶振
厂牌: QUARZTECHNIK DAUN
产品描述: QT Quarztechnik 时钟振荡器, 50MHz, 表面贴装, HCMOS,TTL输出
供应商型号: 8150617
供应商: 海外现货
标准整包数: 1

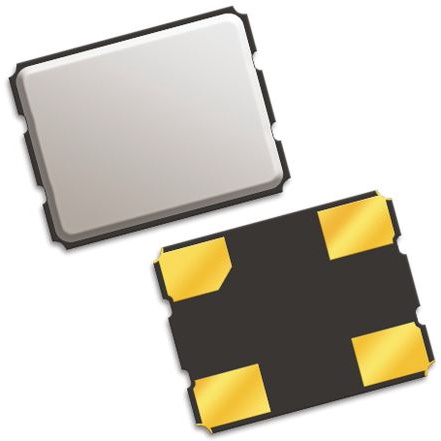

QUARZTECHNIK DAUN 无源晶振 QTX333A50.0000B15TR

QTX333A50.0000B15TR概述

    QT QuarzTechnik GmbH:超微型石英振荡器
    QT QuarzTechnik GmbH 是一家专注于生产石英晶体、振荡器及传感器技术的企业。本篇技术手册将详细介绍其生产的QTX3系列2.5x3.2 SMD HCMOS时钟振荡器的产品特点、技术参数及适用场景,帮助工程师们更好地了解并选用这一高性能的电子产品。

    1. 产品简介


    产品类型
    QTX3系列2.5x3.2 SMD HCMOS时钟振荡器是一种高度集成的微电子组件,结合了TTL/HCMOS兼容的混合电路和微型石英晶体。它采用低轮廓的工业标准陶瓷封装,确保其具有卓越的性能与紧凑的设计。
    主要功能
    - 输出逻辑:HCMOS(高密度互补金属氧化物半导体)
    - 支持频率范围:1 MHz至75 MHz
    - 启用/禁用三态功能
    - 稳压供电电压:1.8 V, 2.5 V或3.3 V
    应用领域
    QTX3系列时钟振荡器广泛应用于通信系统、网络设备、计算机、汽车电子及医疗设备等多个领域。

    2. 技术参数


    | 参数 | 规格 |

    | 频率范围 | 1 MHz 至 75 MHz |
    | 供电电压 | 1.8 V, 2.5 V, 3.3 V |
    | 输入电流 | 7 mA 至 25 mA |
    | 输出电压 (高电平) | 90% (1.8 V 时为 80%) |
    | 输出电压 (低电平) | 10% (1.8 V 时为 20%) |
    | 输出电流 | ±2 mA 最小值 |
    | 输出负载 | 15 pF 最大值 |
    | 上升/下降时间 | 5 ns 至 10 ns 最大值 |
    | 待机电流 | 10 μA 最大值 |

    3. 产品特点和优势


    QTX3系列振荡器具有多个显著的特点:
    - 超微型封装:3.2 mm x 2.5 mm x 1.2 mm,适用于空间受限的应用场合。
    - 宽频段覆盖:支持从1 MHz到75 MHz的频率范围,满足不同应用需求。
    - 稳定性优异:频率稳定性可达到±20 ppm,确保长期工作的准确性。
    - 支持多种电压:可以适应1.8 V, 2.5 V, 和 3.3 V的供电电压,具有较强的适应性。
    - 快速启动:启动时间短,有助于提升整体系统的响应速度。
    这些优势使其成为高性能时钟源的理想选择,在诸多领域中具有广泛的市场竞争力。

    4. 应用案例和使用建议


    应用案例
    QTX3系列振荡器被广泛应用于无线通讯设备、计算机系统、汽车电子控制系统、便携式医疗设备等。例如,在智能手机和平板电脑中,它们可以提供稳定可靠的时钟信号,确保整个设备的正常运行。
    使用建议
    - 在进行电路设计时,需考虑振荡器的工作温度范围与供电电压的要求。
    - 由于是微型元件,焊接过程中应注意使用适当的回流焊曲线,以避免损坏。
    - 在高频应用场合,应仔细计算布线阻抗,确保信号传输的完整性。

    5. 兼容性和支持


    QTX3系列振荡器能够与大多数TTL/HCMOS接口兼容,同时提供广泛的包装选项(如带卷盘包装、散装供应)以满足不同客户的需求。制造商还提供了详尽的技术文档和客户服务,以支持客户的研发过程。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品无法正常启动 | 检查电源电压是否正确;确认是否有正确的初始化序列 |
    | 输出波形不规则 | 检查布线是否有干扰;确认负载电容是否在推荐范围内 |
    | 温度稳定性不佳 | 确认所选型号符合所需温度范围 |

    7. 总结和推荐


    综上所述,QTX3系列振荡器凭借其紧凑的封装、宽泛的频率范围、优良的温度稳定性以及灵活的供电电压支持,成为市场上极具竞争力的产品。对于追求高性能、可靠性和小型化的应用场合,这款振荡器无疑是理想的选择。
    因此,强烈推荐在需要精密时钟信号的项目中选用QTX3系列振荡器。

QTX333A50.0000B15TR参数

参数
频率稳定性 ±25ppm
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 15pF
长*宽*高 3.4mm*2.7mm*1.2mm
安装方式 贴片安装
应用等级 工业级

QTX333A50.0000B15TR厂商介绍

Quarztechnik Daun是一家专注于石英玻璃产品的德国公司,拥有超过60年的行业经验。公司主营产品包括:

1. 石英玻璃管:用于半导体、光纤、太阳能等领域。
2. 石英玻璃板:应用于光学、电子、医疗等行业。
3. 石英玻璃棒:用于制造石英玻璃制品,如石英玻璃管、石英玻璃板等。
4. 石英玻璃制品:包括石英玻璃灯管、石英玻璃坩埚等。

Quarztechnik Daun的优势在于:

1. 高品质:采用优质石英砂原料,严格质量控制,确保产品性能稳定。
2. 定制化:可根据客户需求定制不同规格、形状的石英玻璃产品。
3. 创新研发:持续投入研发,开发新型石英玻璃材料和制品,满足市场需求。
4. 全球服务:拥有全球销售网络,为客户提供及时、专业的技术支持和服务。

QTX333A50.0000B15TR数据手册

厂牌 PDF简要描述 下载
QUARZTECHNIK DAUN 无源晶振 QUARZTECHNIK DAUN QTX333A50.0000B15TR QTX333A50.0000B15TR数据手册

QTX333A50.0000B15TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.4328
50+ ¥ 12.5658
250+ ¥ 12.2472
500+ ¥ 11.9498
库存: 0
起订量: 15 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
