QTC6B24.0000FDT1I20R

产品分类: 无源晶振
厂牌: QUARZTECHNIK DAUN
产品描述: QT Quarztechnik 晶振, 24MHz, 贴片安装, 2引脚, 18pF负载, 6.2 x 3.7 x 1.2mm, 长6.2mm
供应商型号: 8150273
供应商: 海外现货
标准整包数: 5

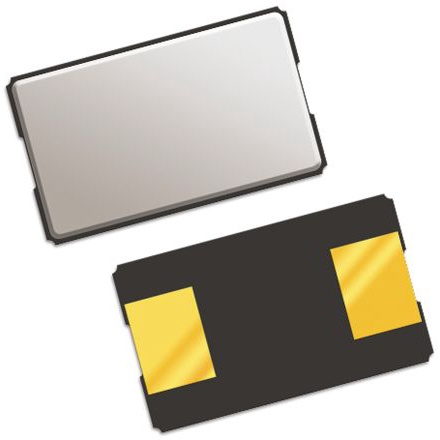

QUARZTECHNIK DAUN 无源晶振 QTC6B24.0000FDT1I20R

QTC6B24.0000FDT1I20R概述

    QT Quarztechnik GmbH QTC6B系列3.5x6 2-Pad SMD石英晶体单元

    产品简介


    QT Quarztechnik GmbH的QTC6B系列是一款专为高密度应用设计的3.5x6 2-Pad表面贴装(SMD)石英晶体单元。该系列产品主要用于现代通信、测试设备、PCMCIA和无线应用,并且适用于汽车领域。其独特的陶瓷封装和金属盖设计保证了高可靠性,而低高度使其非常适合用于超薄设备。

    技术参数


    - 频率范围:8.000至160.000MHz
    - 振动模式:
    - 基本模式:8.000至40.000MHz
    - 第三泛音模式:40.100至160.000MHz
    - 频率容差:在25°C时±10ppm至±30ppm(标准值为±30ppm)
    - 温度稳定性:参见温度稳定性图表
    - 存储温度:-55°C至+125°C
    - 老化率:每年±3ppm最大值
    - 负载电容:10pF至32pF
    - 并联电容:C1 ≤ 7.0pF
    - 等效串联电阻(ESR):参见ESR表
    - 驱动功率:≤ 500μW
    - 绝缘电阻:≥ 500 MΩ

    产品特点和优势


    1. 低高度设计:适合超薄设备。
    2. 高可靠性:陶瓷封装和金属盖的设计,确保长期稳定运行。
    3. 严格容差:提供严格的频率容差和温度稳定性。
    4. 广泛应用:适用于现代通信设备、测试设备、PCMCIA卡和无线应用,以及汽车领域。
    5. 多种配置:提供不同频率、容差和封装选项,满足各种应用需求。

    应用案例和使用建议


    - 高密度应用:QTC6B系列由于其小巧的体积,适合应用于需要高密度集成的系统中,如手机和平板电脑。
    - 通信设备:适用于调制解调器和路由器等通信设备,以确保信号传输的准确性和稳定性。
    - 汽车电子:适用于汽车控制单元和传感器模块,确保在极端环境下依然保持高性能。
    使用建议:
    - 在选择具体型号时,应根据应用需求和环境条件(如温度和电压)进行详细评估。
    - 确保正确的焊接工艺和温度曲线,以避免焊接过程中的损坏。
    - 在高振动或冲击环境下使用时,需考虑额外的固定措施。

    兼容性和支持


    - 兼容性:QTC6B系列可与其他制造商的同类产品兼容,但在使用前建议进行兼容性测试。
    - 技术支持:QT Quarztechnik GmbH提供详尽的技术文档和支持,包括安装指南、常见问题解答和售后服务。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查电源电压和连接是否正确;确认频率设置符合要求。
    2. 问题:设备信号不稳定。
    - 解决方案:检查并确保连接线质量良好;调整负载电容至合适的数值。
    3. 问题:设备过热。
    - 解决方案:改善散热设计,确保通风良好;减少工作负荷,避免长时间连续运行。

    总结和推荐


    QTC6B系列3.5x6 2-Pad SMD石英晶体单元以其紧凑的尺寸、高可靠性和广泛的应用范围,在现代通信、测试设备及汽车领域展现出卓越的表现。该产品不仅具备出色的温度稳定性和严格的频率容差,还提供了多种定制选项,能够满足不同应用需求。对于追求高性能、高稳定性的用户来说,QTC6B系列无疑是一个值得信赖的选择。强烈推荐在相关项目中使用此产品。

QTC6B24.0000FDT1I20R参数

参数
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 40Ω
频率 24MHz
驱动电平 -
负载电容 18pF
长*宽*高 6.2mm*3.7mm*1.2mm
安装方式 贴片安装
应用等级 工业级

QTC6B24.0000FDT1I20R厂商介绍

Quarztechnik Daun是一家专注于石英玻璃产品的德国公司,拥有超过60年的行业经验。公司主营产品包括:

1. 石英玻璃管:用于半导体、光纤、太阳能等领域。
2. 石英玻璃板:应用于光学、电子、医疗等行业。
3. 石英玻璃棒:用于制造石英玻璃制品,如石英玻璃管、石英玻璃板等。
4. 石英玻璃制品:包括石英玻璃灯管、石英玻璃坩埚等。

Quarztechnik Daun的优势在于:

1. 高品质:采用优质石英砂原料,严格质量控制,确保产品性能稳定。
2. 定制化:可根据客户需求定制不同规格、形状的石英玻璃产品。
3. 创新研发:持续投入研发,开发新型石英玻璃材料和制品,满足市场需求。
4. 全球服务:拥有全球销售网络,为客户提供及时、专业的技术支持和服务。

QTC6B24.0000FDT1I20R数据手册

厂牌 PDF简要描述 下载
QUARZTECHNIK DAUN 无源晶振 QUARZTECHNIK DAUN QTC6B24.0000FDT1I20R QTC6B24.0000FDT1I20R数据手册

QTC6B24.0000FDT1I20R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 9.1715
50+ ¥ 8.622
250+ ¥ 8.0876
500+ ¥ 7.9134
库存: 809
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 45.85
