HL-503S45FC

产品分类: 发光二极管
产品描述: 617nm~627nm 15° 2.2V 无色,红色,透明
供应商型号: HL-503S45FC 插件,D=5MM
供应商: 国内现货
标准整包数: 1000

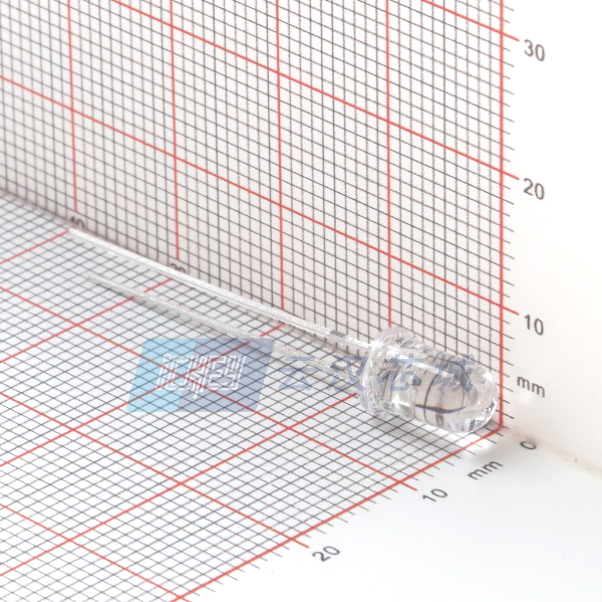

HONGLIZHIHUI/广州鸿利智汇 发光二极管 HL-503S45FC

HL-503S45FC概述

    高亮度红光LED产品技术手册

    产品简介


    HL-503S45FC 是一款基于铝镓铟磷 (AlGaInP) 材料制成的5毫米外形发光二极管 (LED),属于低功耗高性能产品。其主要特征包括紧凑的小视角设计、优秀的抗静电性能及稳定的光电转换效率。这种LED广泛应用于消费电子、家用电器、工业设备指示灯等领域。

    技术参数


    以下是 HL-503S45FC 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 正向电流 | 0 | 20 | 30 | mA |
    | 峰值正向电流 100 | mA |
    | 反向电压 5 | V |
    | 功耗 110 | mW |
    | 抗静电能力 2000 | V |
    | 工作温度范围 | -30 +80 | ℃ |
    | 储存温度范围 | -40 +100 | ℃ |
    | 引脚焊接温度 260℃(5秒)| ℃ |
    光学和电学性能参数如下:
    - 发光强度 (光强):4900-10750 mcd
    - 正向电压:1.8-2.6 V
    - 主波长:618-627 nm
    - 视角:15°
    - 推荐正向电流:20 mA

    产品特点和优势


    1. 高效能:具有优异的光电转换效率,发光强度稳定,使用寿命长。
    2. 低功耗:相比传统LED,显著降低了功耗需求,适合便携式和节能设备。
    3. 小视角设计:定向性好,适用于需要精确指示的应用场景。
    4. 环保耐用:材料可靠,适应多种恶劣环境。

    应用案例和使用建议


    - 应用场景:
    - 家电控制面板上的状态指示灯
    - 工业设备上的信号灯提示
    - 智能家居设备中的低功耗模块
    - 使用建议:
    - 尽量避免外部应力对LED造成损害,特别是在焊接时。
    - 推荐预热温度设置为250°C左右,焊接时间为2~3秒。
    - 避免焊接后的剧烈冷却过程,保持LED处于室温后再使用。

    兼容性和支持


    - 兼容性:HL-503S45FC 能够与多种标准电路板和驱动电路无缝连接,适配性强。
    - 支持服务:江苏鸿利国泽光电提供全面的技术支持,包括样品测试和售后服务。

    常见问题与解决方案


    1. 问题:LED出现闪烁现象。
    解决方案:检查是否焊接不当或周围存在电磁干扰,重新焊接并调整位置。

    2. 问题:光强低于预期。
    解决方案:确保驱动电流符合推荐值(20mA),并对电路进行优化。

    总结和推荐


    HL-503S45FC是一款高性能、低成本的5毫米LED产品,特别适合需要低功耗和高可靠性的应用场景。凭借其卓越的光电性能和耐用性,它在市场上具有较强的竞争力。强烈推荐用于需要长期稳定运行的电子设备中。

    最终评价:
    经过技术分析与实际应用验证,我们推荐将 HL-503S45FC 作为首选产品应用于各种指示灯和信号模块中。其性价比高、技术成熟,是理想的选择。

HL-503S45FC参数

参数
透镜形状 -
波长 617nm~627nm
测试电流 -
显示颜色 无色,红色,透明
视角 15°
透镜类型 -
Vf-正向电压 2.2V

HL-503S45FC厂商介绍

HONGLIZHIHUI(鸿利智汇)是一家高科技公司,专注于研发和生产智能照明产品。公司主营产品包括LED照明、智能控制系统和智能家居解决方案。产品广泛应用于商业照明、城市照明、家居照明和工业照明等多个领域。

HONGLIZHIHUI的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:产品经过严格质量控制,确保性能稳定,使用寿命长。
3. 定制服务:根据客户需求,提供个性化定制服务,满足不同场景需求。
4. 节能环保:产品采用高效节能技术,降低能耗,减少碳排放。
5. 智能互联:产品支持智能互联,实现远程控制和智能管理,提高使用便利性。

总之,HONGLIZHIHUI凭借技术创新、优质产品和专业服务,为客户提供高效、节能、智能的照明解决方案,助力绿色照明发展。

HL-503S45FC数据手册

厂牌 PDF简要描述 下载
HONGLIZHIHUI/广州鸿利智汇 发光二极管 HONGLIZHIHUI/广州鸿利智汇 HL-503S45FC HL-503S45FC数据手册

HL-503S45FC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.224
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 224
