首页  >  产品百科  >  UCC21551DQDWKRQ1

UCC21551DQDWKRQ1

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: UCC21551DQDWKRQ1
供应商: 国内现货
标准整包数: 1000

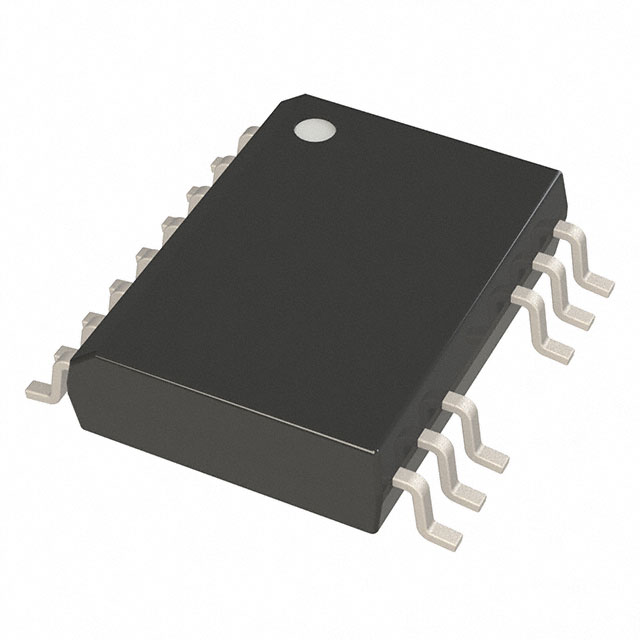

TEXAS INSTRUMENTS 其他接口芯片 UCC21551DQDWKRQ1

UCC21551DQDWKRQ1概述

    UCC21551x-Q1 Automotive Isolated Dual-Channel Gate Driver

    1. 产品简介


    UCC21551x-Q1 是一款适用于汽车应用的隔离式双通道门极驱动器,具有4A峰值源电流和6A峰值汲电流的能力。它设计用于驱动功率MOSFET、SiC(碳化硅)和IGBT(绝缘栅双极型晶体管)。产品的主要特征包括支持多种配置(双低侧驱动器、双高侧驱动器或半桥驱动器)、宽温度范围和高共模瞬变抗扰度(CMTI),使其广泛应用于车载电池充电器、高压DC-DC转换器、汽车空调和车身电子设备等领域。

    2. 技术参数


    以下是UCC21551x-Q1的技术规格和性能参数:
    - 供电电压:最高输出驱动电压为25V(取决于具体型号)。
    - 电流能力:峰值源电流4A,峰值汲电流6A。
    - 共模瞬变抗扰度(CMTI):大于125V/ns。
    - 绝缘要求:不同封装具有不同的爬电距离要求(例如,在DFJ28封装中,CH-to-CH爬电距离>5.3mm)。
    - 开关参数:典型传播延迟为33ns,最大脉冲宽度失真为5ns,最大VDD上电延时为10µs。
    - 保护功能:所有电源都有欠压锁定(UVLO)保护,可快速启用以实现电源序列化。
    - 工作环境:结温范围为-40°C至+150°C。

    3. 产品特点和优势


    - 多用途配置:可以作为双低侧驱动器、双高侧驱动器或半桥驱动器,提高了灵活性。
    - 强固耐用:具备较高的CMTI和耐高温能力,适合在恶劣环境中使用。
    - 高速开关:优秀的开关特性和低延迟,适合高频应用。
    - 集成保护:具有死时间互锁功能、内置去毛刺滤波器及UVLO保护,增强了系统的可靠性和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 车载电池充电器:利用其高效率和紧凑性,适合于需要高效能转换的应用。
    - 汽车空调系统:在严苛的车辆环境下,该驱动器的宽温度范围保证了可靠性。
    - 汽车电力电子系统:其高性能和多功能特性使其成为现代汽车电气架构的理想选择。
    使用建议:
    - 确保输入信号过滤良好,使用RC滤波器以减少高频噪声。
    - 根据应用需求设置适当的死时间,确保驱动器的正常工作。
    - 注意热管理,尤其是在高功耗条件下,合理布置散热片或使用风扇等辅助手段来控制温度。

    5. 兼容性和支持


    UCC21551x-Q1与不同封装形式相兼容(如DWK、DFJ),且通过了AEC-Q100认证,适用于汽车级应用。此外,制造商提供了全面的技术文档和在线支持资源,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 输入信号如何正确过滤?
    A: 使用RC滤波器,其中电阻(R)为0Ω至100Ω,电容(C)为100pF至1000pF,有助于去除高频噪声。

    - Q: 如何避免过高的VDD电压?
    A: 启用UVLO保护功能,当VDD电压低于预设阈值时自动关闭驱动器。

    7. 总结和推荐


    总结:
    UCC21551x-Q1以其强大的功能、宽泛的工作温度范围、优异的开关性能以及卓越的电气特性,成为了当前市场上极为出色的隔离式双通道门极驱动器之一。其在汽车应用领域的适用性非常广泛,能够满足复杂环境下的多样化需求。
    推荐:
    强烈推荐使用UCC21551x-Q1作为新一代汽车电气系统的驱动器解决方案,尤其适用于追求高性能和高可靠性的设计项目。

UCC21551DQDWKRQ1参数

参数
包装方式 卷带包装

UCC21551DQDWKRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC21551DQDWKRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS UCC21551DQDWKRQ1 UCC21551DQDWKRQ1数据手册

UCC21551DQDWKRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.0508
2000+ ¥ 12.719
3000+ ¥ 12.3872
库存: 8000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 13050.8
