XTR101AP

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 电流回路发送器, 4 → 20 mA输出, 通孔安装, 14引脚, PDIP封装
供应商型号: 14M-XTR101AP
供应商: 云汉优选
标准整包数: 1

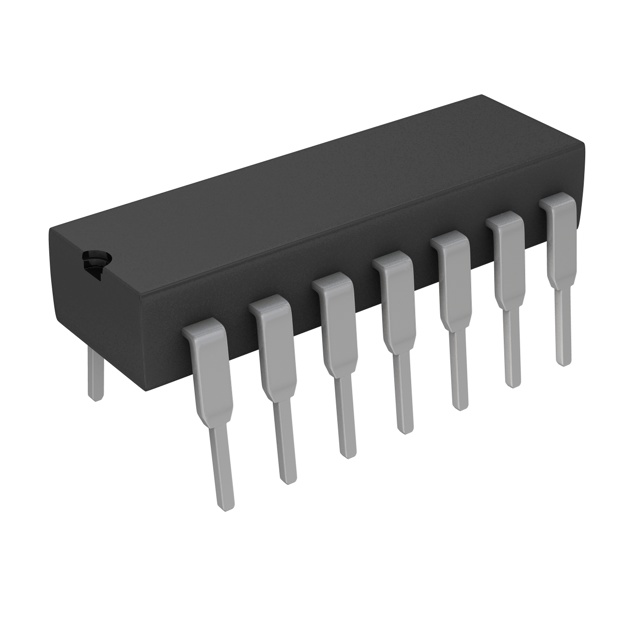

TEXAS INSTRUMENTS 其他接口芯片 XTR101AP

XTR101AP概述

    XTR101 4-20mA Two-Wire Transmitter: Comprehensive Overview

    1. 产品简介


    产品类型与功能
    XTR101 是一款由德州仪器(Texas Instruments)生产的微电路,专为工业过程控制设计的高精度、低漂移的 4-20mA 两线制传输器。它集成了高精度仪表放大器(IA)、受控输出电流源以及双匹配精密电流基准,适用于各种传感器的远程信号调理,如热电偶、电阻温度检测器(RTDs)、热敏电阻及应变计桥式传感器等。
    应用领域
    - 工业过程控制:压力变送器、温度变送器、毫伏变送器等
    - 阻抗桥输入
    - 热电偶输入
    - RTD 输入
    - 电流分流(mV)输入
    - 自动化制造
    - 功率/电厂能源系统监测

    2. 技术参数


    主要规格与性能参数
    - 电源电压范围:11.6V 至 40V
    - 工作温度范围:-40°C 至 +85°C
    - 最大输入电压差:1V
    - 满量程输出电流误差:±15 µA(在 ±40 µA 的范围内)
    - 失调电压:±20 µV
    - 失调电压温度系数:±0.35 µV/°C
    - 共模抑制比:90 dB(最小值)
    - 供电抑制比:110 dB
    - 输入阻抗:差分输入阻抗 ≥ 0.4 GΩ,共模输入阻抗 ≥ 10 GΩ
    - 负载电阻范围:当 VCC = 24V,IO = 20mA 时,负载电阻 ≥ 600 Ω
    电气特性
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出和负载特性 4 mA | 20 mA mA |
    | 电流限制 | 28 mA | mA |
    | 失调电流误差 | IOS, IO = 4mA | ±3.9 µA ±8.5 µA | µA |

    3. 产品特点和优势


    XTR101 以其低偏置电压(30 µV 最大)、低电压漂移(0.75 µV/°C 最大)和低非线性(0.01% 最大)而著称。其真正两线操作模式可实现电流模式信号传输,具备高抗噪能力。产品的小型化设计(14 脚 DIP 封装)使其非常适合紧凑空间的应用需求。

    4. 应用案例和使用建议


    XTR101 在多个领域都有广泛应用,包括但不限于工业过程控制、自动化制造和能量系统监测。对于不同的应用场景,如压力或温度变送器,选择合适的电阻值(RS)以满足特定的全量程输入电压差(∆eINFS),从而确保传输器正常工作。另外,通过连接外部晶体管可以进一步提高精度,特别是在需要高精度和高增益的应用中。

    5. 兼容性和支持


    XTR101 支持多种封装形式(陶瓷和塑料 14 脚 DIP 封装)。此外,德州仪器提供详尽的技术文档和全面的客户支持,帮助用户理解和优化设备的使用。

    6. 常见问题与解决方案


    - 问题:电源电压超过规定的范围。
    - 解决方法:确保 VCC 在 11.6V 到 40V 的范围内。
    - 问题:失调电压变化过大。
    - 解决方法:正确选择并调节 RSPAN,以达到所需的输出跨度(∆IOFS)。

    7. 总结和推荐


    XTR101 以其卓越的性能和广泛的适用性,在工业自动化和过程控制领域表现出色。它是一款非常可靠的传输器,特别适合需要高精度和稳定性应用的场合。鉴于其优秀的技术指标和良好的市场口碑,强烈推荐此产品用于相关应用。

XTR101AP参数

参数
长*宽*高 19.3mm*6.35mm*4.57mm
通用封装 PDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

XTR101AP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

XTR101AP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS XTR101AP XTR101AP数据手册

XTR101AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 111.9996
10+ ¥ 110.943
30+ ¥ 107.7732
100+ ¥ 105.66
库存: 190
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 111.99
