HD3SS3412RUAR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: PCI Express Switch Mux/Demux 3 Port 4-CH 42-Pin WQFN EP T/R
供应商型号: HD3SS3412RUAR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 HD3SS3412RUAR

HD3SS3412RUAR概述

    HD3SS3412 技术手册概览

    1. 产品简介


    HD3SS3412 是一款由德州仪器(Texas Instruments)生产的4通道高性能差分开关。它能够支持多种接口标准,包括PCI Express Gen III 和USB 3.0,并且具备出色的动态特性。这种多功能的开关适用于多种应用,包括台式电脑和笔记本电脑、服务器和存储区域网络、PCIe背板以及共享I/O端口。

    2. 技术参数


    - 兼容接口标准:PCI Express Gen III, USB 3.0
    - 宽频范围:高达12 Gbps
    - -3dB 差分带宽:超过8 GHz
    - 动态特性:
    - 串扰:-35 dB
    - 离散隔离:-19 dB
    - 插入损耗:-1.5 dB
    - 回波损耗:-11 dB
    - 工作电压范围:3.3 V ±10%

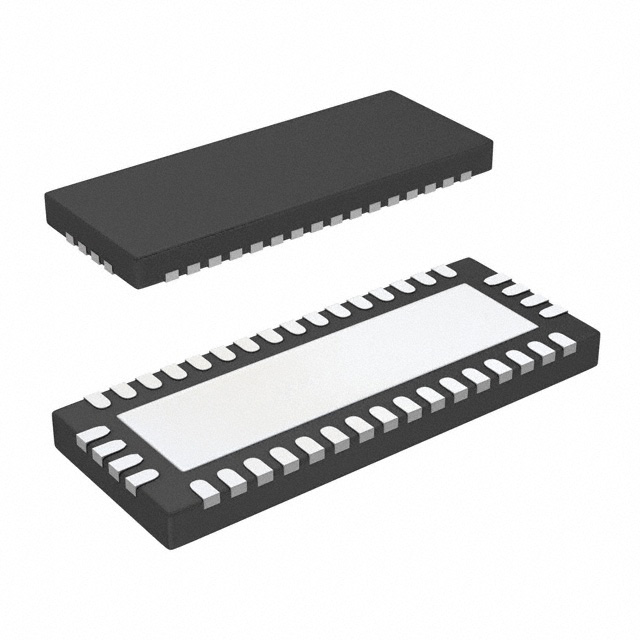

    - 封装形式:3.5mm x 9.0mm, 42-pin WQFN
    - 温度范围:-40°C 到 85°C

    3. 产品特点和优势


    HD3SS3412 采用双向“多路复用/解复用”型差分开关设计,支持XAUI和SGMII协议,具有高性能的动态特性。它的独特之处在于广泛的兼容性,支持多种高速数据协议,使其成为服务器、计算机和存储系统等高要求应用的理想选择。此外,小尺寸封装(3.5mm x 9.0mm)和单控制线(SEL引脚)的设计使得安装和使用更加方便。

    4. 应用案例和使用建议


    HD3SS3412 广泛应用于服务器和存储区域网络、桌面和笔记本电脑等领域。例如,在一台服务器上,它可以用于将两个PCI Express x1通道从一个源切换到两个目标位置之一。根据具体应用场景的不同,可能需要考虑散热问题,以确保长时间稳定运行。因此,在设计电路时可以增加散热片或者使用热管来提高散热效果。

    5. 兼容性和支持


    该产品与多个工业标准针脚设计兼容,便于与其他电子元器件和设备配合使用。德州仪器提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    1. 问:如何控制信号路径?
    - 答:通过控制SEL引脚的状态来选择不同的信号路径。
    2. 问:在高温环境下是否会降级?
    - 答:官方数据表明,该产品能够在-40°C到85°C的温度范围内正常工作,但在极端温度下可能需要额外的散热措施。
    3. 问:电源电流是多少?
    - 答:电源电流通常在4.7mA到6mA之间,具体数值取决于工作状态。

    7. 总结和推荐


    综上所述,HD3SS3412是一款性能优异、适用广泛的产品,尤其适合需要处理高带宽和高性能要求的应用场合。其优秀的动态特性、宽广的工作温度范围以及丰富的接口兼容性,使其成为市场上同类产品的佼佼者。如果你正在寻找一个可靠的4通道高性能差分开关,那么HD3SS3412无疑是一个非常值得推荐的选择。

HD3SS3412RUAR参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

HD3SS3412RUAR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HD3SS3412RUAR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS HD3SS3412RUAR HD3SS3412RUAR数据手册

HD3SS3412RUAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
