HD3SS460IRHRT

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: High Speed/Low Speed Programmable USB Controller USB 3.1 3.3V T/R 28-Pin WQFN EP
供应商型号: HD3SS460IRHRT
供应商: 国内现货
标准整包数: 250

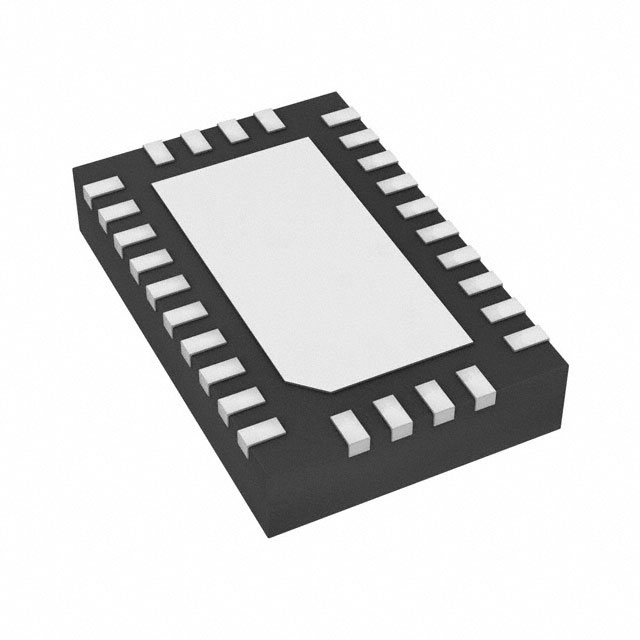

TEXAS INSTRUMENTS 其他接口芯片 HD3SS460IRHRT

HD3SS460IRHRT概述

    高速双向交叉点开关HD3SS460技术手册

    产品简介


    HD3SS460是一款高速双向无源开关,提供交叉点多路复用器(MUX)和解复用器(De-Mux)配置。其主要用于USB Type-C生态系统中,尤其在替代模式(Alternate Mode)中表现卓越。HD3SS460可应用于多种高速接口,如USB 3.1 Gen 1、DisplayPort 1.2a等,支持宽通道选择。

    技术参数


    - 功能:MUX/De-MUX切换,支持USB Type-C插头翻转。
    - 性能参数:
    - 支持的最高带宽:USB SS路径为4.2GHz,AM路径为5.4GHz,低速信号为500MHz。
    - 插入损耗:100MHz时为-0.7dB,2.7GHz时为-1.6dB。
    - 隔离度:100MHz时为-50dB,2.7GHz时为-26dB。
    - 通道切换延迟时间:小于3μs。
    - 电气特性:
    - 供电电压范围:2.7V至3.6V。
    - 输入高电平电压:控制引脚的VCC - 0.4V至VCC + 0.1V。
    - 工作温度范围:-40℃至85℃。
    - 环境条件:支持工业温度范围,存储温度范围为-65℃至150℃。

    产品特点和优势


    - 多功能性:能够作为MUX和De-MUX使用,适用于不同类型的高速接口,包括USB SS和DisplayPort。
    - 灵活性:支持多种通道选择,包括USB SS路径和两种AM路径。
    - 低功耗:工作电流为0.6mA,关断电流仅为1μA。
    - 适应性强:支持的输入共模电压范围为0-2V。

    应用案例和使用建议


    - 应用场景:广泛应用于各种USB Type-C生态系统,包括平板电脑、笔记本电脑、显示器和手机等。
    - 使用建议:
    - 在设计USB Type-C接口时,考虑使用HD3SS460进行信号路径切换,以实现更好的信号质量。
    - 调整电路布局以减少寄生电容和电感,确保信号传输效率。

    兼容性和支持


    - 兼容性:与其他高速接口标准兼容,如USB 3.1 Gen 1、DisplayPort 1.2a。
    - 支持服务:德州仪器提供详尽的技术文档和社区支持,确保用户能够在使用过程中获得帮助。

    常见问题与解决方案


    - 问题1:无法正常工作。
    - 解决办法:检查供电电压是否符合要求,确认连接正确。
    - 问题2:信号质量不佳。
    - 解决办法:调整电路布局,减少外部干扰。

    总结和推荐


    HD3SS460以其灵活的通道选择、低功耗和宽泛的工作温度范围,在高速信号切换应用中表现出色。特别是在USB Type-C生态系统中,HD3SS460提供了优秀的解决方案。对于需要高速信号处理的应用场景,我们强烈推荐使用HD3SS460。其广泛的兼容性和德州仪器的专业支持使其成为市场上非常有竞争力的产品。

HD3SS460IRHRT参数

参数
长*宽*高 5.6mm*3.6mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HD3SS460IRHRT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HD3SS460IRHRT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS HD3SS460IRHRT HD3SS460IRHRT数据手册

HD3SS460IRHRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 17.3106
500+ ¥ 16.8705
750+ ¥ 16.4304
库存: 280
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 4327.65
直接购买
加入购物车
