TMUX1574PWR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Analog Switch/Analog Multiplexer Quad 1:2 16-Pin TSSOP T/R
供应商型号: 26M-TMUX1574PWR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 TMUX1574PWR

TMUX1574PWR概述

    TMUX1574:低电容2:1 (SPDT)四通道电源断保护开关

    产品简介


    TMUX1574是一款互补金属氧化物半导体(CMOS)开关,采用2:1单极双投(SPDT)配置设计,提供4个通道。其广泛的工作供电范围为1.5V至5.5V,适用于从服务器到工业应用的各种场景。TMUX1574特别适用于需要隔离信号路径的应用,例如闪存共享、JTAG多路复用、SPI多路复用、eMMC多路复用等。此外,它还适用于服务器、数据中心交换机和路由器、无线基础设施、个人电脑和笔记本、楼宇自动化、电网基础设施、电子支付系统以及家电等领域。

    技术参数


    - 工作电压范围:1.5 V 至 5.5 V
    - 低通电容:7.5 pF
    - 低通电阻:2 Ω
    - 高带宽:2 GHz
    - 工作温度范围:-40°C 至 +125°C
    - 逻辑兼容性:1.8 V 逻辑兼容
    - 支持输入电压超过供电电压
    - 集成下拉电阻于逻辑引脚
    - 双向信号路径
    - 故障安全逻辑
    - 信号路径上的电源断保护高达3.6 V
    - 引脚布局与SN74CBTLV3257兼容

    产品特点和优势


    TMUX1574具有多种独特的功能和优势。首先,其宽广的工作电压范围(1.5V至5.5V)使其适合各种不同的应用场合。其次,它具有非常低的通电电阻(2 Ω),可以显著减少信号衰减并提高效率。此外,2 GHz的高带宽使得它可以处理高速信号而不降低性能。集成的故障安全逻辑确保在控制引脚施加电压前保护设备不受潜在损坏。这些特性使TMUX1574在市场上具备很强的竞争优势。

    应用案例和使用建议


    TMUX1574非常适合应用于闪存共享、JTAG多路复用、SPI多路复用、eMMC多路复用等场景。例如,在一个典型的SPI多路复用应用中,可以通过切换不同的SPI设备来实现多任务处理。为了优化使用效果,建议在进行多路复用时确保所有相关的控制引脚正确配置,并根据应用需求选择适当的电源电压。如果系统中存在多台设备共享同一信号线,应考虑引入额外的隔离措施以防止信号干扰。

    兼容性和支持


    TMUX1574的引脚布局与SN74CBTLV3257兼容,这大大提高了与现有系统的集成度。德州仪器公司提供了详细的技术文档、工具和支持资源,包括详细的原理图、应用示例和软件支持,帮助客户快速上手并优化设计。

    常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方法:检查VDD引脚是否已连接到正确的电源,确认所有其他引脚都正确连接且没有短路。

    - 问题2:信号通过时存在较大噪声。
    - 解决方法:增加外部去耦电容器以降低噪声。确保电源线上的电容值在0.1 μF到10 μF之间。

    - 问题3:设备过热。
    - 解决方法:改善散热条件,确保周围有足够的空气流通。若可能,使用散热片或其他冷却装置来降低工作温度。

    总结和推荐


    综上所述,TMUX1574是一款高性能的低电容2:1 SPDT四通道电源断保护开关。它凭借广泛的电压范围、低电阻、高带宽和可靠性在多种应用中表现出色。强烈推荐此产品用于需要信号隔离和高效传输的复杂电子系统中。如果您正在寻找一种能够满足不同应用需求的高性能开关解决方案,TMUX1574将是您的不二之选。

TMUX1574PWR参数

参数
5.1mm(Max)
4.5mm(Max)
1.2mm(Max)

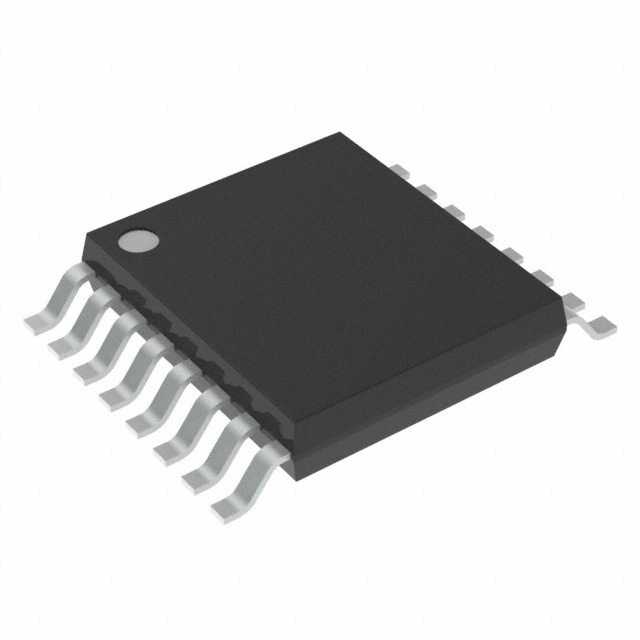

通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TMUX1574PWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMUX1574PWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他接口芯片 TEXAS INSTRUMENTS TMUX1574PWR TMUX1574PWR数据手册

TMUX1574PWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
