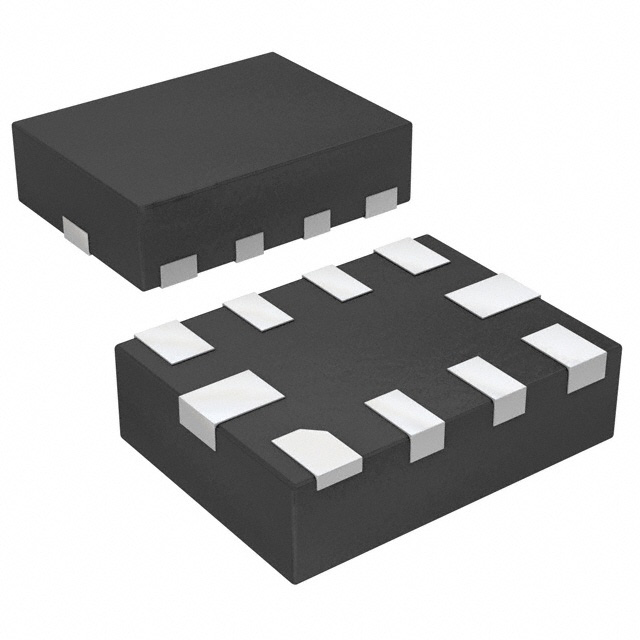

TS5A23159RSER

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 Texas Instruments 多路复用器开关集成电路, 双单刀双掷配置, 多路复用器结构1:2 多路输出选择器、多路复用器
供应商型号: 26M-TS5A23159RSER
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 TS5A23159RSER

TS5A23159RSER概述

    TS5A23159 技术手册解析

    产品简介


    TS5A23159 是一款双向双通道单极双掷(SPDT)模拟开关,由德州仪器(Texas Instruments)设计制造。它能够在 1.65 V 到 5.5 V 的供电范围内工作,适用于多种便携式设备,如手机、PDA、便携式仪器仪表、音频和视频信号路由设备、低电压数据采集系统、通信电路、调制解调器、硬盘驱动器及计算机外围设备等。

    技术参数


    - 供电范围: 1.65 V 至 5.5 V
    - 控制输入: 5.5 V 宽容度
    - 导通电阻: 1 欧姆
    - 通道间电阻匹配误差: ≤ 0.1 欧姆
    - 总谐波失真 (THD): ≤ 0.01%
    - 电源电流 (ICC): ≤ 250 μA
    - 隔离性能 (OISO): ≥ -64 dB
    - 交叉串扰 (XTALK): ≥ -64 dB
    - 带宽 (BW): 100 MHz

    产品特点和优势


    - 低导通电阻 (1 欧姆): 减少信号衰减,提高信号传输效率。
    - 破前接特性 (Break-Before-Make): 防止信号在切换过程中产生失真。
    - 高稳定性: 在各种电压和温度条件下保持良好的性能。
    - 宽电源范围: 适用于多种不同的电源环境,提高了通用性。
    - 快速开关时间: 提高了响应速度,适用于高速信号处理。

    应用案例和使用建议


    TS5A23159 广泛应用于便携式设备,如手机、PDA 和音频视频信号路由设备。在这些应用中,它可以实现高效的数据信号转换和路由,保证信号的稳定传输。对于使用此芯片的设计者,建议注意电源的稳定性,避免因电源波动导致信号失真。

    兼容性和支持


    TS5A23159 支持 1.65 V 至 5.5 V 的单电源供电,具有广泛的兼容性。德州仪器提供详尽的技术文档和支持,包括样品采购、技术资料和开发工具等。

    常见问题与解决方案


    - 问:如何确保在高速信号下保持低 THD?
    答:选择合适的电源,避免电源波动。在布线时尽量减少信号线的长度,以减少干扰。
    - 问:如何确保长时间运行的可靠性?
    答:定期检查电源电压和电流,确保其在推荐的工作范围内。遵循正确的热管理措施,例如在 PCB 设计时合理布局散热路径。

    总结和推荐


    TS5A23159 是一款高性能的双向双通道模拟开关,具有低导通电阻、出色的信号完整性等特点,非常适合于需要高效信号传输的应用场合。对于需要高度稳定性的应用,建议在设计中充分考虑电源管理和热管理,以充分发挥其性能。
    综上所述,推荐使用 TS5A23159 在各种便携式电子设备中,特别是那些需要高效信号处理和路由的应用场景。

TS5A23159RSER参数

参数
2.05mm(Max)
1.55mm(Max)
600μm(Max)
通用封装 UQFN-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
