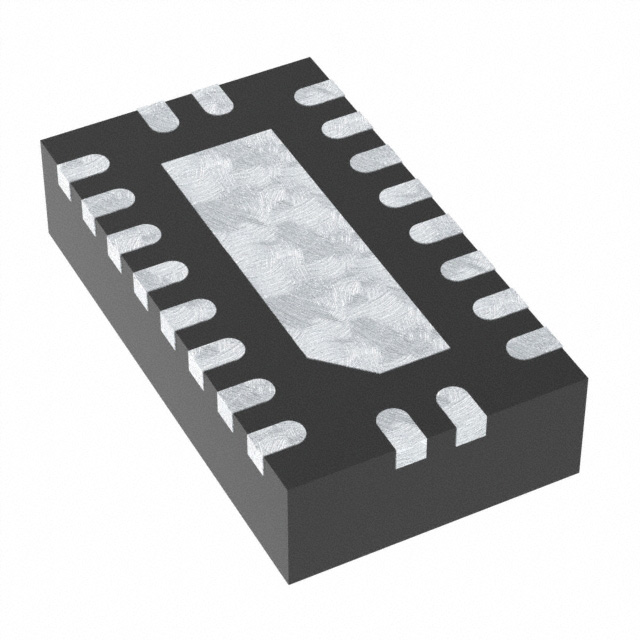

HD3SS3212RKSR

产品分类: 其他接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: High Speed Differential Switch 2:1/1:2 MUX/DEMUX USB 3.1 3.3V T/R 20-Pin VQFN EP
供应商型号: 14M-HD3SS3212RKSR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他接口芯片 HD3SS3212RKSR

HD3SS3212RKSR概述

    高速USB 3.1多路复用器/解复用器HD3SS3212 技术手册

    1. 产品简介


    HD3SS3212是一款由Texas Instruments公司开发的高速双向被动开关,主要用于支持USB 3.1 Gen 1和Gen 2数据速率的USB Type-C生态系统。该产品能够在不同端口之间进行切换,并适用于多种高速接口应用,如MIPI DSI/CSI、FPDLinkIII、LVDS和PCIE Gen II, III等。

    2. 技术参数


    - 主要技术规格:
    - 工作电压范围:2.7V到3.6V
    - 输入高电平电压(SEL, OEn):≥1.7VCC
    - 输入低电平电压(SEL, OEn):≤0.8V
    - 最大功耗:<2mW(工作状态),<20µW(休眠状态)

    - 高频率性能参数:
    - -3dB带宽:>8GHz
    - 插入损耗:@5GHz时为-1.6dB
    - 串扰:@5GHz时为-32dB
    - 开启时间:0.5µs
    - 关闭时间:0.5µs
    - 通道间延迟:20ps
    - 通道内延迟:6ps


    3. 产品特点和优势


    HD3SS3212的主要特点是其极高的带宽(>8GHz)、优秀的动态特性、低功耗(<2mW)和广泛的兼容性。这些特性使其特别适合于需要高性能信号处理的应用,如USB Type-C生态系统、桌面和笔记本电脑、服务器/存储区域网络以及PCI Express背板等。此外,它还具有良好的电源管理功能,可以通过EN引脚进入休眠模式以降低功耗。

    4. 应用案例和使用建议


    - 典型应用:
    - 用于USB Type-C生态系统中的多路复用和解复用功能。
    - 在桌面和笔记本电脑中实现多端口切换。
    - 在服务器/存储区域网络中进行高速数据传输。

    - 使用建议:
    - 确保所有高速信号线的接地良好,避免噪声干扰。
    - 在高频应用中,应注意选择适当的走线布局,以减少寄生效应。
    - 使用合适的阻抗匹配电路,以确保信号完整性。

    5. 兼容性和支持


    HD3SS3212能够与多种高速数据协议兼容,包括MIPI DSI/CSI、FPDLinkIII、LVDS和PCIE Gen II, III。德州仪器公司提供了详细的技术文档和支持服务,帮助用户快速掌握产品使用方法并解决潜在问题。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常工作。
    - 解决方案: 检查供电电压是否符合要求(2.7V~3.6V),确认各引脚连接正确无误。
    - 问题2: 设备功耗异常。
    - 解决方案: 确认EN引脚设置正确,确保设备进入休眠模式。
    - 问题3: 信号眼图质量不佳。
    - 解决方案: 检查信号线是否接地良好,适当调整阻抗匹配。

    7. 总结和推荐


    综上所述,HD3SS3212是一款性能卓越的高速多路复用器/解复用器,具备广泛的应用场景和良好的市场竞争力。我们强烈推荐此产品给需要高性能信号处理和低功耗设计的客户。通过遵循上述建议,用户可以最大限度地发挥HD3SS3212的优势,确保系统的稳定运行。

HD3SS3212RKSR参数

参数
4.6mm(Max)
2.6mm(Max)
1mm(Max)
通用封装 VQFN-20
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
