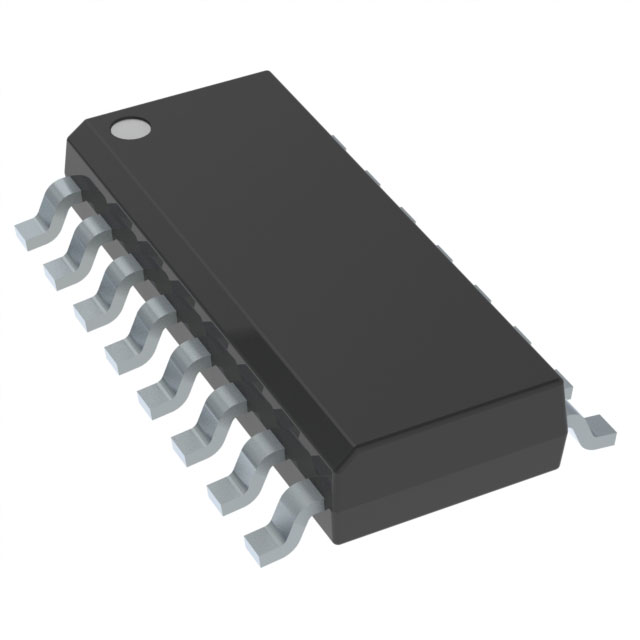

SN74LV165ANSR

产品分类: 寄存器
厂牌: TEXAS INSTRUMENTS
产品描述: 23.3ns,14.9ns,11.9ns 互补 1 1 2V 5.5V Parallel or Serial to Serial,Shift Register LV SO-16 贴片安装,黏合安装 10.3mm*5.3mm*1.95mm
供应商型号: SN74LV165ANSR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 寄存器 SN74LV165ANSR

SN74LV165ANSR概述


    产品简介


    产品类型: SN54LV165A 和 SN74LV165A 是 8 位移位寄存器,主要用于并行加载操作。
    主要功能:
    - 支持 2V 至 5.5V 的 VCC 操作范围。
    - 在 5V 下的最大传输延迟时间为 10.5ns。
    - 支持所有端口的混合模式电压操作。
    - 具备部分掉电模式操作的支持。
    - 符合 JESD 17 和 JESD 22 标准,提供强大的 ESD 保护。
    应用领域:
    - IP 路由器
    - 企业交换机
    - 访问控制和安全系统(如访问键盘和生物识别系统)
    - 智能电表中的电力线通信

    技术参数


    工作电压范围: 2V 至 5.5V
    电气特性:
    - 高电平输入电压(VIH):根据 VCC 不同范围而异,从 1.5V 到 VCC × 0.7V。
    - 低电平输入电压(VIL):从 0V 到 VCC × 0.3V。
    - 输出电压(VO):0V 至 VCC。
    - 最大输出电流(IOH/IOL):±25mA。
    时序要求:
    - 在 2.5V ± 0.2V 下:
    - CLK 高或低脉冲宽度(tw):9ns
    - 串行输入(SER)建立时间(tsu):8.5ns
    - 数据保持时间(th):0ns
    - 在 3.3V ± 0.3V 下:
    - CLK 高或低脉冲宽度(tw):7ns
    - 串行输入(SER)建立时间(tsu):6ns
    - 数据保持时间(th):0ns
    - 在 5V ± 0.5V 下:
    - CLK 高或低脉冲宽度(tw):4ns
    - 串行输入(SER)建立时间(tsu):4ns
    - 数据保持时间(th):0.5ns
    开关特性:
    - 在 2.5V ± 0.2V 下:
    - 最大频率(fmax):45MHz
    - 传输延迟时间(tpd):19.8ns
    - 在 3.3V ± 0.3V 下:
    - 最大频率(fmax):35MHz
    - 传输延迟时间(tpd):23.5ns

    产品特点和优势


    特点:
    - 宽泛的工作电压范围,适合多种电源环境。
    - 强大的 ESD 保护,减少电路损坏的风险。
    - 支持部分掉电模式,提高能源效率。
    优势:
    - 极快的数据处理速度和低传输延迟。
    - 广泛应用于多种场合,提高了系统的可靠性和灵活性。
    - 具备良好的抗干扰能力,适用于对稳定性要求较高的应用场景。

    应用案例和使用建议


    典型应用场景:
    - 在企业级网络交换机中作为数据缓冲和转发组件。
    - 在智能电网和智能家居中用于电力线通信。
    使用建议:
    - 为保证最佳性能,确保输入信号在规定的电压范围内。
    - 使用外部电容来过滤噪声,以提高数据传输的可靠性。
    - 对于高频率应用,考虑使用较小负载电容以减少传输延迟。

    兼容性和支持


    兼容性:
    - 该产品与多种封装形式兼容,包括 SOIC、SSOP、TVSOP 等。
    - 支持混合模式电压操作,可在不同电压环境下工作。
    支持和维护:
    - 厂商提供详尽的技术文档和客户支持服务。
    - 用户可访问官方网站获取最新的软件工具和应用程序支持。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:产品无法正常工作。
    - 解决方案:检查电源电压是否在规定范围内;确认所有引脚连接正确且无短路。

    - 问题:传输速率不稳定。
    - 解决方案:检查输入信号的质量和完整性,必要时添加滤波电路。

    总结和推荐


    综合评估:
    - SN54LV165A 和 SN74LV165A 移位寄存器具有优异的电气特性和可靠性,适用于多种应用场景。
    - 高速传输和宽泛的工作电压范围使得该产品在复杂环境中表现出色。
    推荐:
    - 非常推荐在企业级交换机、IP 路由器、智能电网等领域使用此款产品。其卓越的性能和广泛的应用范围使其成为同类产品中的佼佼者。

SN74LV165ANSR参数

参数
电路数量 1
逻辑功能 Parallel or Serial to Serial,Shift Register
元件数量 1
时钟频率 -
传播延迟时间 23.3ns,14.9ns,11.9ns
输出类型 互补
最大工作供电电压 5.5V
逻辑系列 LV
低电平输出电流 -
最小工作供电电压 2V
高电平输出电流 -
长*宽*高 10.3mm*5.3mm*1.95mm
通用封装 SO-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
