BQ24074RGTT

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5A(Max) 4.35V 4.2V 10.2V USB 反向电流,短路,超温,过压 锂离子电池 QFN 贴片安装,黏合安装 3mm*3mm*900μm
供应商型号: BQ24074RGTT
供应商: 国内现货
标准整包数: 250

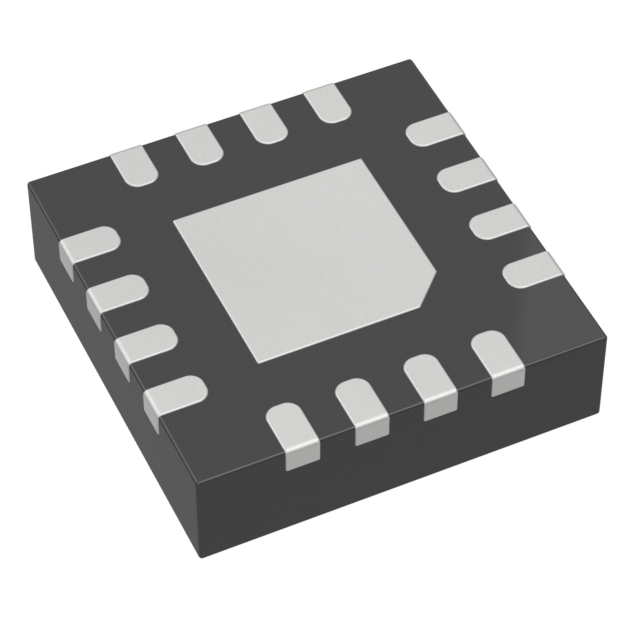

TEXAS INSTRUMENTS 电池管理芯片 BQ24074RGTT

BQ24074RGTT概述


    产品简介


    BQ2407x系列电池充电器是集成型锂离子线性充电器及电源路径管理设备,专为小型便携式设备设计。该系列支持通过USB端口或AC适配器供电,最高可提供1.5A的充电电流。BQ2407x系列主要应用于智能手机、便携式媒体播放器、导航设备以及低功耗手持设备等领域。

    技术参数


    - 输入电压范围:6.6V(部分型号可达10.5V)
    - 最大充电电流:1.5A
    - 充电方式:三阶段充电(预充、恒流、恒压)
    - 输入动态功率管理:VIN-DPM
    - 电池断开功能:SYSOFF输入控制
    - 安全特性:反向电流保护、短路保护、热保护
    - 温度监控:NTC热敏电阻输入
    - 输入电流限制:外部电阻可编程设置
    - 输入过压保护:支持高达28V的输入电压
    - 输出调节电压:高达5.5V
    - 尺寸:3.00mm x 3.00mm (VQFN16封装)

    产品特点和优势


    BQ2407x系列电池充电器具有以下几个显著特点和优势:
    - USB合规性:支持可编程的100mA和500mA最大输入电流,符合USB-IF标准。
    - 高精度输入电流限制:精确的输入电流限制允许BQ2407x满足USB-IF的涌入电流规范。
    - 动态电源路径管理(DPPM):同时独立地为系统供电并充电电池,减少电池充放电循环次数,提高电池寿命。
    - 保护功能:具备反向电流、短路及热保护功能,确保充电过程的安全可靠。
    - 灵活的编程能力:通过外部电阻可以编程设定输入电流限制、终止电流、预充时间等。

    应用案例和使用建议


    BQ2407x系列电池充电器广泛应用于各种便携式设备,例如:
    - 智能手机:确保快速且安全的充电,支持多阶段充电算法,延长电池寿命。
    - 便携式媒体播放器:高效利用有限的电源,通过DPPM管理功能保证设备持续运行。
    - 导航设备:通过USB接口便捷地充电,支持实时更新和长时间待机。
    使用建议:
    - 热管理:注意良好的散热设计,避免因高温导致充电器性能下降。
    - 外部电阻选择:根据具体应用需求选择合适的外部电阻,以达到最佳的充电效果。
    - 过压保护:确保输入电压不超过规定范围,以防损坏充电器和设备。

    兼容性和支持


    BQ2407x系列电池充电器与其他电子元器件兼容性良好,支持多种封装形式,如VQFN (16)。厂商提供了详细的技术文档、工具及软件支持,并提供在线社区资源帮助用户解决问题。此外,购买后还可以通过厂商获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题:设备无法正常充电。
    - 解决方案:检查输入电压是否符合要求,确保所有连接正确无误。
    2. 问题:电池充电时温度过高。
    - 解决方案:改善散热设计,如增加散热片或改善通风条件。
    3. 问题:系统输出不稳定。
    - 解决方案:检查输入电流限制设置,适当调整外部电阻值。

    总结和推荐


    BQ2407x系列电池充电器凭借其出色的性能和广泛的应用场景,成为便携式设备的理想选择。它不仅具备高精度的充电控制能力和全面的安全保护机制,还拥有灵活的编程能力和良好的兼容性。综上所述,我们强烈推荐该系列产品用于各类便携式电子设备的电池管理系统中。

BQ24074RGTT参数

参数
最小输出电压 -
电池类型 锂离子电池
接口类型 USB
最大输出电压 4.2V
最大工作供电电压 10.2V
故障保护 反向电流,短路,超温,过压
功能 -
最小工作供电电压 4.35V
输出电流 1.5A(Max)
长*宽*高 3mm*3mm*900μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BQ24074RGTT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ24074RGTT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ24074RGTT BQ24074RGTT数据手册

BQ24074RGTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 5.4269
750+ ¥ 5.3325
1250+ ¥ 5.2381
2500+ ¥ 5.0965
库存: 19750
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1356.72
