AAT3693IDH-AA-T1

产品分类: 电池管理芯片
厂牌: SKYWORKS SOLUTIONS
产品描述: 1.6A(Max) 4V 4.2V 7.5V USB 短路,超温,过压,过流 锂离子电池 TDFN-10 贴片安装,黏合安装 2.2mm*2.2mm*750μm
供应商型号: AAT3693IDH-AA-T1
供应商: 国内现货
标准整包数: 10
SKYWORKS SOLUTIONS 电池管理芯片 AAT3693IDH-AA-T1

AAT3693IDH-AA-T1概述


    产品简介


    AAT3693是一款由Skyworks Solutions, Inc.设计的高集成度单节锂离子/聚合物电池充电器,支持从USB端口或交流适配器输入最高7.5V的输入电压。该产品主要用于智能手机、蓝牙耳机、数码相机、MP3播放器、个人数字助理(PDAs)以及其他需要锂电池供电的便携式设备。

    技术参数


    - 输入电压范围:4.0V 至 7.5V
    - 最大充电电流:1.6A
    - 充电电流编程:可通过外部电阻设置,范围为100mA至1.6A
    - 温度调节:数字化热回路控制
    - 恒流模式充电电流精度:±10%
    - 恒压模式输出电压精度:±0.5%
    - 过温保护阈值:140°C

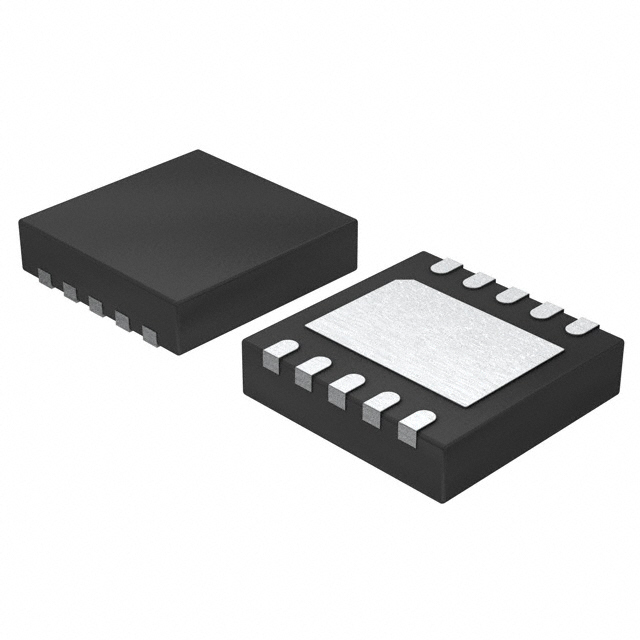

    - 芯片封装:Pb-free,增强型散热,10针,2.2mm x 2.2mm TDFN
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高集成度:集成了充电装置、反向阻断二极管、电流检测等功能
    - 数字化热回路控制:可维持在给定的输入和输出功率及环境温度条件下,实现最大的充电电流
    - 智能状态监测:提供了两个状态监测引脚,可以直接驱动外部LED指示电池充电状态
    - 高可靠性:支持过电流、过电压和短路保护,确保设备安全
    - 低功耗:休眠电流小于6μA,适用于便携式设备

    应用案例和使用建议


    典型应用电路
    AAT3693的典型应用电路如图1所示。通过调节RSET(外部电阻)来设置充电电流,通过调节RTERM来设置终止电流。
    使用建议
    - 在高温环境下使用时,需确保良好的散热条件以避免过温保护
    - 在低电量情况下,可以适当调整预充电电流以加快充电速度
    - 配合外部监控系统,利用状态引脚监测电池状态,确保设备安全运行

    兼容性和支持


    AAT3693支持广泛的电源输入,包括USB和交流适配器。此外,Skyworks Solutions, Inc.提供详细的技术支持文档和客户服务,帮助客户更好地使用和维护该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法充电 | 检查输入电压是否符合要求,确认电池正确安装 |
    | 过热保护启动 | 改善散热条件,降低环境温度或增加风扇 |

    总结和推荐


    AAT3693是一款高度集成的锂离子/聚合物电池充电器,具有高精度充电电流和电压调节、多重保护机制等特点。它非常适合用于智能手机、蓝牙耳机和其他便携式电子设备的充电。其出色的稳定性和可靠性使其成为市场上非常有竞争力的产品。对于追求高效能、高可靠性的应用场合,我们强烈推荐使用AAT3693。

AAT3693IDH-AA-T1参数

参数
最小输出电压 -
故障保护 短路,超温,过压,过流
功能 -
接口类型 USB
最大输出电压 4.2V
最大工作供电电压 7.5V
电池类型 锂离子电池
输出电流 1.6A(Max)
最小工作供电电压 4V
长*宽*高 2.2mm*2.2mm*750μm
通用封装 TDFN-10
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

AAT3693IDH-AA-T1厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

AAT3693IDH-AA-T1数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 电池管理芯片 SKYWORKS SOLUTIONS AAT3693IDH-AA-T1 AAT3693IDH-AA-T1数据手册

AAT3693IDH-AA-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
