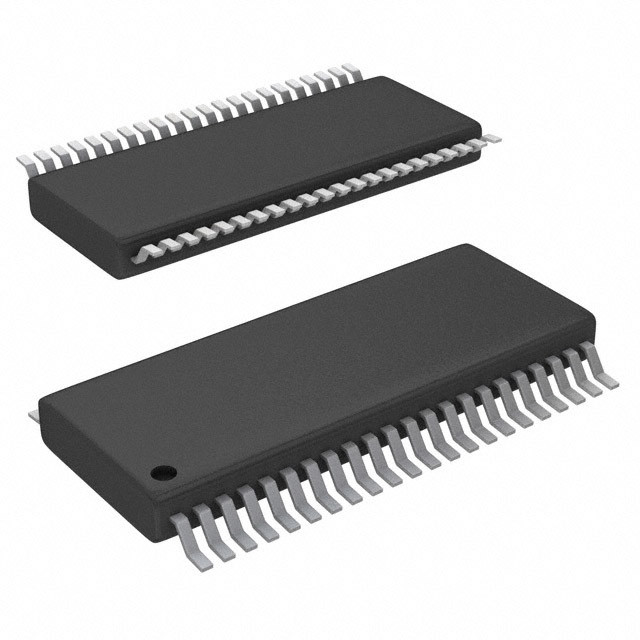

BQ20Z655DBTR-R1

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 18μA 0V 4.5V 25V 4.5 to 25V SMBus Multi-Function Controller 欠压,短路,超温,过压,过流 锂离子电池 TSSOP-44 贴片安装,黏合安装
供应商型号: BQ20Z655DBTR-R1
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电池管理芯片 BQ20Z655DBTR-R1

BQ20Z655DBTR-R1概述

    # 文章标题:bq20z655电池管理系统的全面解析

    1. 产品简介


    1.1 基本介绍
    bq20z655是德州仪器(Texas Instruments)的一款电池管理系统(Battery Management System, BMS)。该系统主要用于锂电池组的保护和监测,通过精确的电压、电流和温度控制确保电池的安全运行。bq20z655广泛应用于移动设备、便携式医疗设备、工业手持工具以及其他需要可靠电池管理系统的地方。
    1.2 主要功能
    - 电压、电流和温度监测:实时监测电池的电压、电流和温度。
    - 过电压和欠电压保护:防止电池过充和过放。
    - 短路保护:检测并切断短路电流。
    - 过温保护:在过热时自动断开充电和放电路径。
    - 电量估算:采用Impedance Track算法进行精确的电量估测。
    - 通信接口:支持SMBus协议,可与其他系统设备进行通讯。
    1.3 应用领域
    - 移动设备
    - 医疗设备
    - 工业手持工具
    - 其他需要电池管理的设备

    2. 技术参数


    2.1 技术规格
    - 工作电压范围:2.5V至5.5V
    - 工作电流范围:0至5A
    - 温度测量范围:-40°C 至 +85°C
    - 支持通信协议:SMBus
    - 尺寸:24引脚QFN封装
    - 温度传感器数量:2个
    2.2 支持的电气特性
    - 充电/放电电流:最高支持5A
    - 过电流保护:16级可编程过电流阈值
    - 短路保护:瞬态电流限制
    - 电压监测精度:±0.5%
    - 温度监测精度:±1°C
    2.3 工作环境
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C

    3. 产品特点和优势


    3.1 独特功能
    - 精准电量估测:采用Impedance Track算法,提供高精度的电量估测。
    - 多级保护机制:包含第一级和第二级保护,保证电池在各种异常情况下的安全。
    - 灵活配置:多种保护阈值可以灵活设置,以适应不同应用需求。
    - 远程监控能力:通过SMBus协议,可以实现远程监控和管理。
    3.2 市场竞争力
    - 高可靠性:多种保护机制确保电池系统的长期稳定运行。
    - 易集成:标准SMBus接口,易于与其他设备集成。
    - 低功耗:在休眠模式下功耗极低,适合长时间待机的应用场景。

    4. 应用案例和使用建议


    4.1 应用案例
    - 移动设备:在智能手机和平板电脑中,bq20z655能够提供准确的电量显示和快速的充电速度。
    - 医疗设备:在便携式医疗设备中,其高精度的电压和温度监测有助于延长设备的使用寿命。
    4.2 使用建议
    - 初始化配置:首次使用前,需根据应用需求设置各保护阈值。
    - 定期校准:为保持电量估测的准确性,建议每季度进行一次校准。
    - 远程监控:利用SMBus协议进行远程监控,及时发现并处理潜在问题。

    5. 兼容性和支持


    5.1 兼容性
    - 与智能充电器和主机的兼容性:bq20z655支持标准SMBus协议,可以与智能充电器和智能电池主机无缝连接。
    5.2 支持和服务
    - 技术支持:德州仪器提供详尽的技术文档和在线支持,帮助用户解决使用过程中的问题。
    - 软件工具:提供专用软件工具,便于用户进行系统调试和故障排查。

    6. 常见问题与解决方案


    6.1 常见问题
    - 电池电量显示不准:可能是因为没有进行定期校准。
    - 充电过程中出现过热警告:可能是散热不良导致。
    - 通信中断:可能是SMBus线路接线错误。
    6.2 解决方案
    - 校准电量计:按照说明书定期进行电量计校准。
    - 改善散热条件:确保设备有良好的散热条件,避免高温报警。
    - 检查线路:重新检查SMBus线路,确保连接正确无误。

    7. 总结和推荐


    7.1 综合评估
    bq20z655电池管理系统是一款集成了高精度电量监测、多重保护机制和远程监控能力的高效解决方案。其出色的性能和丰富的功能使其成为众多应用场景的理想选择。
    7.2 推荐意见
    - 推荐用于:对于需要精确电池管理和高度可靠性的应用场景,bq20z655是一个非常值得考虑的选择。
    - 不推荐用于:对于成本敏感且不需要高级功能的小型设备,可能不是最佳选择。

BQ20Z655DBTR-R1参数

参数
最小工作供电电压 4.5V
最大输出电压 25V
电池类型 锂离子电池
输出电流 18μA
故障保护 欠压,短路,超温,过压,过流
最小输出电压 0V
接口类型 SMBus
最大工作供电电压 4.5 to 25V
功能 Multi-Function Controller
11.4mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-44
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
