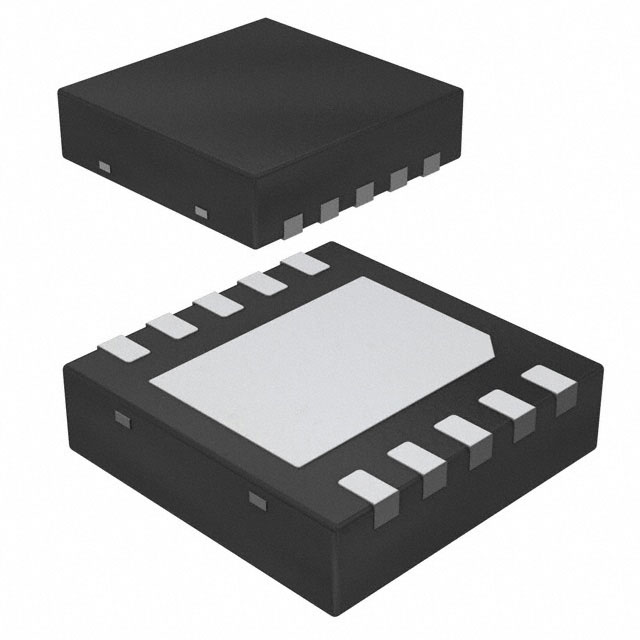

LM3658SDX-A /NOPB

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 1A(Max) 4.5V 4.2V 6V USB 超温,过流 锂离子电池 SON 贴片安装 3mm*3mm*800μm
供应商型号:
供应商:
标准整包数: 0
TEXAS INSTRUMENTS 电池管理芯片 LM3658SDX-A /NOPB

LM3658SDX-A /NOPB概述

    LM3658 双源USB/AC锂离子充电IC技术手册解析

    1. 产品简介


    LM3658 是一款专为手持设备设计的单芯片锂离子/聚合物电池充电IC。它集成了两路内部功率MOSFET(金属氧化物半导体场效应管),并具有热管理功能。这款IC可以安全地为单节锂离子或锂聚合物电池充电,并能维持其正常运行。LM3658可以通过AC适配器或USB电源自动选择输入源,最大充电电流范围为50mA至1000mA,并支持通过外部电阻调整充电电流。此外,在没有电池存在的情况下,该芯片能够自动切换到线性稳压器模式,提供高达1A的输出电流。
    主要功能:
    - 充电从AC适配器或USB电源自动选择输入源。
    - 集成热保护及内部功率MOSFET,提供卓越的安全性。
    - 支持高达1000mA的充电电流,适合多种电池容量的需求。
    应用领域:
    智能手机、数码相机、个人数字助理(PDA)、便携式硬盘与闪存MP3播放器以及其他USB供电设备。

    2. 技术参数


    以下是LM3658的关键技术规格:
    | 参数类别 | 具体数值或范围 | 单位 |
    |
    | 输入电压范围 | 4.5V 至 6.0V | V |
    | 工作温度范围 | -40°C 至 +125°C | °C |
    | 推荐负载电流 | 0 至 1000 mA | mA |
    | 温度保护阈值 | 165°C | °C |
    | 滴出电压(Drop-out) | 500mV(CHGIN) / 250mV(USBpwr) | mV |
    | 温度精度 | ±0.35% | % |
    | 终止电压 | 4.2V | V |
    亮点:
    - 内置多重安全定时器,避免过充风险。
    - 充电状态指示通过双开漏极输出(STAT1 和 STAT2)。

    3. 产品特点和优势


    LM3658具备多项独特功能,使其在市场上脱颖而出:
    - 高效充电管理: 自动预充电模式和恒流/恒压控制相结合,确保最佳电池寿命。
    - 高集成度设计: 内部包含MOSFET、反向电流保护以及电流检测电路,大幅减少外部元件需求。
    - 宽电压适应性: 支持多种电源输入,适用于不同应用场景。
    - 灵活配置: USB充电电流可通过USBsel引脚轻松设置为100mA或500mA。
    这些特性使得LM3658成为移动设备领域极具竞争力的产品。

    4. 应用案例和使用建议


    根据数据手册,LM3658广泛应用于消费电子领域,特别是对小型化、高性能充电解决方案有要求的产品。例如:
    应用案例:
    - 智能手机:利用USB端口实现快速充电,同时支持热插拔操作。
    - 便携式音频设备:配合小型锂离子电池使用,实现低功耗管理和长续航时间。
    使用建议:
    - 在设计时需注意环境温度影响,必要时增加散热措施以保持最佳工作状态。
    - 若采用大容量电池(>1000mAh),建议将充电电流设为1C速率(即电池容量值)。

    5. 兼容性和支持


    LM3658与其配套外设具有良好的兼容性,包括但不限于常见的锂离子电池组、AC适配器及USB接口设备。德州仪器提供了全面的技术支持文档及样片申请服务,帮助开发者加速项目进度。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方法:
    | 问题描述 | 解决方案 |

    | 充电过程中设备过热 | 调整充电电流设置或增加散热片 |
    | 终止电压超出标准范围 | 检查VBATT连接是否正确 |
    | 状态指示灯异常亮起 | 确认STAT1和STAT2连接无误 |

    7. 总结和推荐


    综上所述,LM3658凭借其紧凑的设计、高效的充电管理能力和强大的兼容性,在移动设备领域表现优异。对于需要高性能充电解决方案的应用场景,强烈推荐选用此款IC。然而,由于其复杂的外围电路需求,建议开发人员仔细阅读数据手册并遵循官方指南进行设计。
    推荐指数:★★★★☆

LM3658SDX-A /NOPB参数

参数
功能 -
最大输出电压 4.2V
最小工作供电电压 4.5V
电池类型 锂离子电池
故障保护 超温,过流
最小输出电压 -
输出电流 1A(Max)
接口类型 USB
最大工作供电电压 6V
长*宽*高 3mm*3mm*800μm
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
