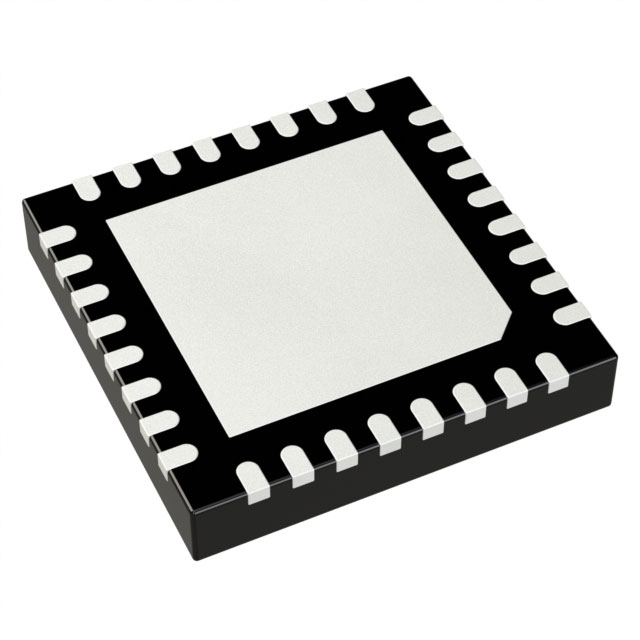

TPS650243RHBR

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2.5V 6V Power Management 超温 锂离子电池 VQFN-32 贴片安装,黏合安装
供应商型号: TPS650243RHBR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电池管理芯片 TPS650243RHBR

TPS650243RHBR概述

    TPS65024x电源管理集成电路技术手册

    产品简介


    TPS65024x 是一款专为锂离子或聚合物电池供电的应用设计的电源管理集成电路(PMIC)。它集成了三个高效降压转换器(DC-DC),分别为系统电压(VDCDC1)、内存电压(VDCDC2)和处理器核心电压(VDCDC3)供电。此外,TPS65024x还包含两个可提供200mA电流的一般用途低压差线性稳压器(LDO)和一个30mA的LDO用于提供始终开启的电压轨。这些特性使得TPS65024x在便携式电子设备如智能手机、GPS、数码相机和个人数字助理(PDA)等领域得到广泛应用。

    技术参数


    TPS65024x的主要技术参数如下表所示:
    | 参数 | 值 |

    | 输出电流(VDCDC1) | 1.6A / 1.0A / 0.8A |
    | 输出电流(VDCDC2) | 1.6A / 1.0A / 0.8A |
    | 输出电流(VDCDC3) | 0.8A |
    | 输入电压范围 | 2.5V ~ 6.0V |
    | 开关频率 | 2.25 MHz |
    | 最大输出电压(LDO1/2)| 3.3V |
    | 静态电流 | 85μA |

    产品特点和优势


    TPS65024x的显著特点是具有三个高效降压转换器,能够在较宽的负载电流范围内保持高效率,通过强制固定频率PWM模式进一步提高效率。此外,LDO1和LDO2的输出电压可以通过外部电阻分压器进行调节,从而提高了系统的灵活性。集成的动态电压管理功能使其特别适用于需要精确控制电源的处理器系统。其热关断保护和低静态电流使得设备在不同环境条件下都能可靠运行。

    应用案例和使用建议


    TPS65024x非常适合用于智能手机、平板电脑和便携式GPS设备中,为其提供稳定可靠的电源管理。例如,在智能手机中,TPS65024x可以为不同的电路组件(如CPU核心、内存和I/O接口)提供所需的电源电压。为了确保最佳性能,建议遵循制造商提供的布局指南,尤其是在布线和接地设计上要严格遵循规范。另外,根据实际应用情况调整外部电阻值以获得合适的输出电压也非常重要。

    兼容性和支持


    TPS65024x支持多种输入电压,可以与各种电压源兼容,包括电池和充电适配器。德州仪器提供了详尽的技术文档和支持服务,包括在线社区资源、软件工具以及详细的测试结果,以帮助用户更有效地使用这款芯片。

    常见问题与解决方案


    1. 问题:芯片无法启动。
    - 解决方案: 检查电源连接是否正确,特别是VCC、VINDCDC1、VINDCDC2和VINDCDC3的连接。确保所有输入电压在规定的范围内,并且没有过载。

    2. 问题:输出电压不稳定。
    - 解决方案: 检查外部电阻分压器的连接是否正确,以及电阻值是否合适。必要时,重新计算并选择适当的电阻值。

    总结和推荐


    TPS65024x以其高效率、灵活性和强大的功能集成为适用于多种便携式电子设备的理想电源管理解决方案。无论是对于寻求高性能、高效率的设计师,还是对需要紧凑设计的制造商来说,TPS65024x都是一个非常值得推荐的产品。在选择时,用户应考虑具体的应用需求和环境条件来做出最终决定。

TPS650243RHBR参数

参数
输出电流 -
故障保护 超温
最大输出电压 -
最小输出电压 -
功能 Power Management
电池类型 锂离子电池
最小工作供电电压 2.5V
最大工作供电电压 6V
接口类型 -
5.15mm(Max)
5.15mm(Max)
1mm(Max)
通用封装 VQFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
