首页  >  产品百科  >  BQ2057TTS

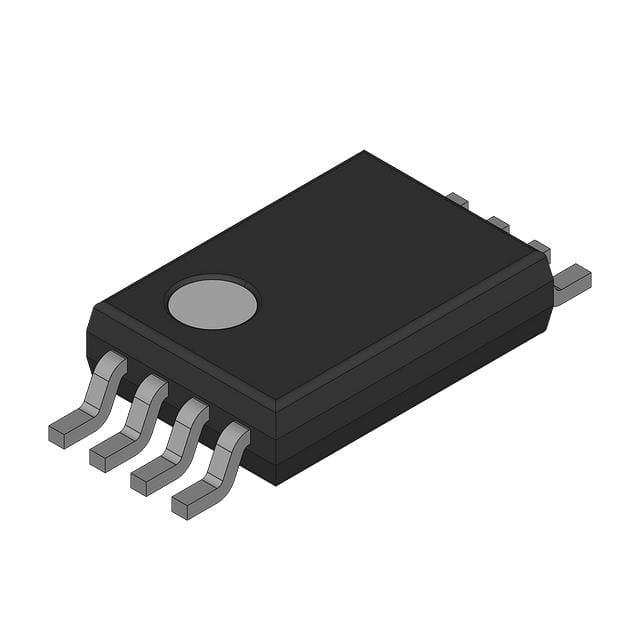

BQ2057TTS

产品分类: 电池管理芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2A(Max) 4.5V 8.2V 15V 锂离子电池 TSSOP-8 贴片安装 3mm*4.4mm*1.15mm
供应商型号: BQ2057TTS
供应商: 云汉优选
标准整包数: 10
TEXAS INSTRUMENTS 电池管理芯片 BQ2057TTS

BQ2057TTS概述


    产品简介


    产品名称: BENCHMARQ bq2057系列锂电池充电管理IC
    产品类型: 单节(4.1 V或4.2 V)和双节(8.2 V或8.4 V)锂离子电池和聚合物电池的线性充电管理集成电路。
    主要功能:
    - 高精度电流和电压调节。
    - 电池条件设置、温度监测、充电终止、充电状态指示和AutoComp充电速率补偿。
    - 自动重新充电功能。
    - 低功耗休眠模式。
    - 适用于多种封装形式(SOIC、TSSOP、MSOP)。
    应用领域:
    - 成本敏感且紧凑型便携式电子产品。
    - 广泛应用于手机、平板电脑、数码相机等移动设备。

    技术参数


    - 电源电压范围: 4.5 V至15 V
    - 工作温度范围: -20°C 至 70°C
    - 绝对最大额定值: VCC对地最大为18 V;各引脚输入电压范围为-0.3 V至VCC+0.3 V
    - 总功率耗散: 最大300 mW
    - 封装类型: 8-Pin SOIC, 8-Pin TSSOP, 8-Pin MSOP
    - 充电电压选项: 4.1 V、4.2 V、8.2 V、8.4 V

    产品特点和优势


    - 高精度电压调节: 电压调节精度优于±1%,确保稳定的电池充电。
    - 智能充电控制: 可自动检测电池状态,调节充电速率以减少热量产生。
    - 温度监控: 内置温度监控功能,在充电过程中保持安全。
    - 多样化的封装选择: 拥有SOIC、TSSOP和MSOP三种封装,便于集成于各种应用。
    - 低功耗: 支持低功耗睡眠模式,延长电池寿命。

    应用案例和使用建议


    - 应用案例:
    - 使用在移动设备上,如手机和平板电脑的充电电路。
    - 充电器采用外部感测电阻进行电流检测。

    - 使用建议:
    - 根据具体的应用需求选择合适的充电电压版本。
    - 注意充电过程中的温度监控,确保充电安全。
    - 在设计时合理配置外部感测电阻,以满足电流和电压要求。

    兼容性和支持


    - 兼容性:
    - 与多种类型的电池兼容,包括单节和双节锂离子及锂聚合物电池。
    - 兼容不同封装的电路板设计。
    - 支持:
    - TI提供配套的评估模块(EVM),便于用户快速评估产品的性能。
    - 官方网站和技术文档提供了详尽的技术支持和帮助。

    常见问题与解决方案


    - 问题1: 充电过程中温度过高。
    - 解决方案: 确保温度传感器正常工作,检查是否处于允许的温度范围内。

    - 问题2: 充电速度过慢。
    - 解决方案: 检查外部感测电阻配置是否正确,调整充电电流设定。

    总结和推荐


    总体评价:
    BENCHMARQ bq2057系列IC凭借其高精度电压和电流调节能力、内置温度监测及自动充电功能,成为一款高性能的锂电池充电管理解决方案。其多样化的封装选择和低功耗特性使其非常适合各种便携式电子设备应用。
    推荐:
    由于其卓越的性能和丰富的功能,强烈推荐BENCHMARQ bq2057系列IC用于便携式设备的电池管理。这款芯片不仅可以提高充电效率,还能确保充电过程的安全性。对于需要高性能电池管理系统的项目,此款IC是一个理想的选择。

BQ2057TTS参数

参数
最大工作供电电压 15V
最小工作供电电压 4.5V
最大输出电压 8.2V
最小输出电压 -
接口类型 -
故障保护 -
输出电流 2A(Max)
电池类型 锂离子电池
功能 -
长*宽*高 3mm*4.4mm*1.15mm
通用封装 TSSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

BQ2057TTS厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BQ2057TTS数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电池管理芯片 TEXAS INSTRUMENTS BQ2057TTS BQ2057TTS数据手册

BQ2057TTS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 29.832
100+ ¥ 29.0862
500+ ¥ 28.3404
库存: 5445
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 298.32
