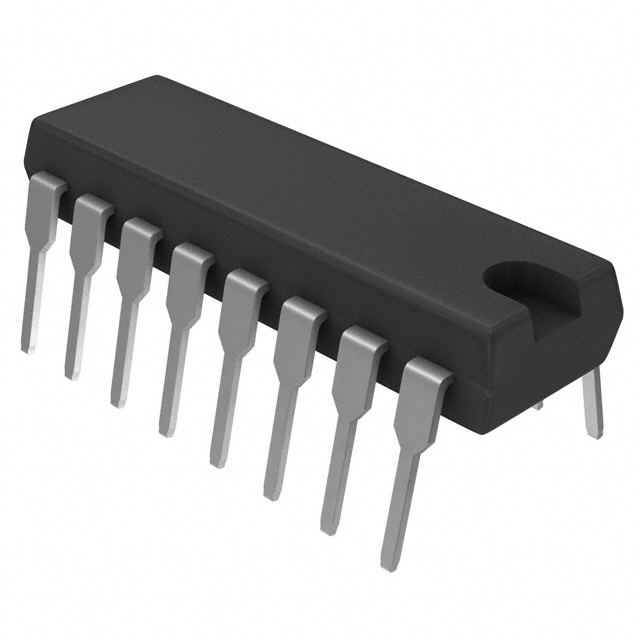

TLC7524EN

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V,14.5V~15.5V 10MS/s 8bit 1 8 Parallel 5V,14.5V~15.5V R-2R PDIP-16 通孔安装 4.57mm(高度)
供应商型号: TLC7524EN
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 模数转换器(ADC) TLC7524EN

TLC7524EN概述


    产品简介


    产品类型:TLC7524系列8位数字模拟转换器(DAC)
    主要功能:这些器件是高性能的、能够处理乘法运算的8位DAC,具有输入锁存和加载周期,类似于随机访问存储器的写周期。
    应用领域:适用于各种微处理器控制的增益设置和信号控制应用。这些DAC主要用于需要高精度和低功耗的应用场合,如工业控制、通信系统和测量仪器。

    技术参数


    | 参数 | 5V VDD | 15V VDD |
    |
    | 分辨率 | 8位 | 8位 |
    | 线性误差 | ±0.5 LSB | ±0.5 LSB |
    | 功耗(最大值) | 5mW | 5mW |
    | 设置时间(最大值) | 100ns | 100ns |
    | 延迟时间(最大值) | 80ns | 80ns |

    产品特点和优势


    产品特点:
    - 采用CMOS工艺,适合低成本、低功耗应用。
    - 8位分辨率,线性误差仅为±0.5 LSB,确保了高精度输出。
    - 通过分段高阶位最小化切换时的毛刺现象,确保稳定输出。
    - 可以进行2象限或全4象限乘法操作,适用范围广。
    产品优势:
    - 高集成度,易于与主流微处理器接口。
    - 低功耗,尤其在电池供电系统中有明显优势。
    - 良好的温度特性和宽泛的工作温度范围,保证了在不同环境下的稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业控制系统:TLC7524在工业控制系统中用于精确控制电机速度或阀门位置。
    - 通信系统:在通信设备中,它可以用于信号调理,以确保信号质量。
    使用建议:
    - 外部补偿:在使用高速放大器时,需要进行相位补偿,以防止振铃或震荡。参考手册提供的电路配置图。
    - 环境适应性:根据不同的工作温度选择合适的型号,例如TLC7524E可适应-40°C至+85°C的环境。

    兼容性和支持


    - 兼容性:这些器件设计用于与多种微处理器接口,如Z-80A、6800和8051等。详细接口说明请参阅手册中的相应部分。
    - 支持和服务:厂商提供详细的文档和支持服务,包括电气特性的深入分析和技术咨询。可以在TI官网上找到更多资源和最新的产品信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 毛刺现象 | 采用分段高阶位策略,降低转换过程中的毛刺干扰。|
    | 噪声敏感性 | 使用外部滤波器减少噪声干扰,特别是在高频率应用中。|

    总结和推荐


    总结:
    - TLC7524系列DAC提供了卓越的性能和广泛的应用范围。它具有8位分辨率、低功耗和出色的线性度,使其成为众多应用的理想选择。
    - 由于其广泛的温度范围、易与微处理器接口以及良好的稳定性,它在各种复杂环境下都能表现出色。
    推荐:
    - 建议在需要高精度和低功耗的微处理器控制应用中使用TLC7524系列DAC。特别适合于工业控制、通信系统和测量仪器等领域。在选择具体型号时,需考虑其工作的温度范围以确保最佳性能。

TLC7524EN参数

参数
接口类型 Parallel
采样率 10MS/s
位数 8
信噪比 -
输入类型 -
电压 - 电源,数字 5V,14.5V~15.5V
架构 R-2R
分辨率 8bit
电压-电源,模拟 5V,14.5V~15.5V
通道数 1
长*宽*高 4.57mm(高度)
通用封装 PDIP-16
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
