TLA2528IRTET

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.35V~5.5V 140Ksps 12bit 8 12 I²C Single-Ended 1.65V~5.5V SAR QFN 贴片安装,黏合安装
供应商型号: TLA2528IRTET
供应商: 国内现货
标准整包数: 1000

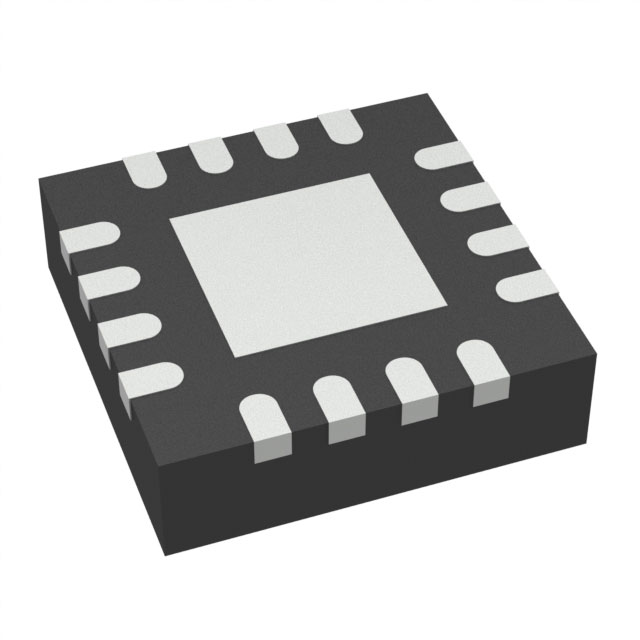

TEXAS INSTRUMENTS 模数转换器(ADC) TLA2528IRTET

TLA2528IRTET概述

    TLA2528 8-Channel, 12-Bit ADC with I²C Interface and GPIOs

    1. 产品简介


    TLA2528 是一款由德州仪器(Texas Instruments)生产的高性能模拟数字转换器(ADC),集成了8通道12位逐次逼近寄存器(SAR)ADC、I²C接口及通用输入输出(GPIO)端口。TLA2528适用于移动机器人CPU板、机架服务器、数据中心内部互连等场景,能够在宽广的操作范围内提供精确的信号采集与处理能力。

    2. 技术参数


    - 封装尺寸: 3 mm × 3 mm WQFN (16引脚)
    - 供电范围:
    - 模拟电源(AVDD): 2.35 V 至 5.5 V
    - 数字电源(DVDD): 1.65 V 至 5.5 V
    - 温度范围: -40°C 至 +85°C
    - I²C接口速度: 高速模式下可达3.4 MHz
    - 引脚配置:
    - AIN0/GPIO0至AIN7/GPIO7: 8个通道可配置为模拟输入或GPIO
    - ADDR: 用于选择I²C地址
    - AVDD: 用于ADC参考电压
    - DVDD: 数字I/O电源电压
    - GND: 接地
    - 其他参数:
    - 最大吞吐量: 高速模式下达3.4 MHz
    - 内置振荡器: 用于ADC转换过程
    - 配置选项: 可通过电阻选择I²C地址

    3. 产品特点和优势


    - 多用途通道配置: 每个通道均可独立配置为模拟输入、数字输入或数字输出,提高了系统的灵活性。
    - 高集成度: 集成I²C接口和GPIO端口,便于系统扩展。
    - 宽工作范围: 支持较宽的工作电压和温度范围,适应多种环境需求。
    - 精确的测量性能: 12位分辨率,提供高精度的信号转换能力。
    - 低功耗设计: 具备低功耗特性,在不同操作模式下具有不同的电流消耗。
    - 易用性: 无需复杂的编程即可实现高效的ADC功能。

    4. 应用案例和使用建议


    - 移动机器人CPU板: 在机器人控制系统中,TLA2528可用于监测电机和传感器状态,确保系统的稳定运行。
    - 数据中心内部互连: 在数据中心环境中,TLA2528可以用于监控环境温度和湿度,保障服务器的正常运作。
    - 使用建议:
    - 使用时需确保供电电压稳定,以保持ADC的精确度。
    - 在高噪声环境下,建议采用滤波器减少干扰,以提高测量精度。
    - 考虑到热管理,应合理布局PCB,保证良好的散热性能。

    5. 兼容性和支持


    - 兼容性: TLA2528支持标准、快速、快速+和高速I²C模式,能够与大多数微控制器和处理器无缝对接。
    - 技术支持: 德州仪器提供了详尽的技术文档、工具软件和社区资源,帮助用户快速解决问题和进行开发。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动
    - 解决方法: 确认AVDD和DVDD电压是否在正常范围内,检查连接是否正确。
    - 问题2: 测量精度低
    - 解决方法: 检查是否有外部干扰源,调整抗混叠滤波器设置。
    - 问题3: I²C通信不稳定
    - 解决方法: 确认I²C总线电容不超过规定值,重新配置I²C地址。

    7. 总结和推荐


    TLA2528凭借其灵活的通道配置、广泛的适用性、高性能和低功耗设计,成为众多工业和消费电子领域的理想选择。其卓越的电气特性和可靠性使其在市场上具有强大的竞争力。建议用户根据具体应用场景选择合适的型号,并结合官方提供的技术文档进行进一步的开发与应用。

TLA2528IRTET参数

参数
接口类型 I²C
电压-电源,模拟 2.35V~5.5V
电压 - 电源,数字 1.65V~5.5V
分辨率 12bit
信噪比 -
位数 12
采样率 140Ksps
架构 SAR
通道数 8
输入类型 Single-Ended
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLA2528IRTET厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLA2528IRTET数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS TLA2528IRTET TLA2528IRTET数据手册

TLA2528IRTET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 21.122
2000+ ¥ 20.585
3000+ ¥ 20.048
库存: 33000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 21122
