TLC5510INSR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 44dB 20Msps 8bit 1 8 Parallel Single-Ended 5V Flash SO-24 贴片安装,黏合安装 15mm*5.3mm*1.95mm
供应商型号: TLC5510INSR
供应商: 国内现货
标准整包数: 1

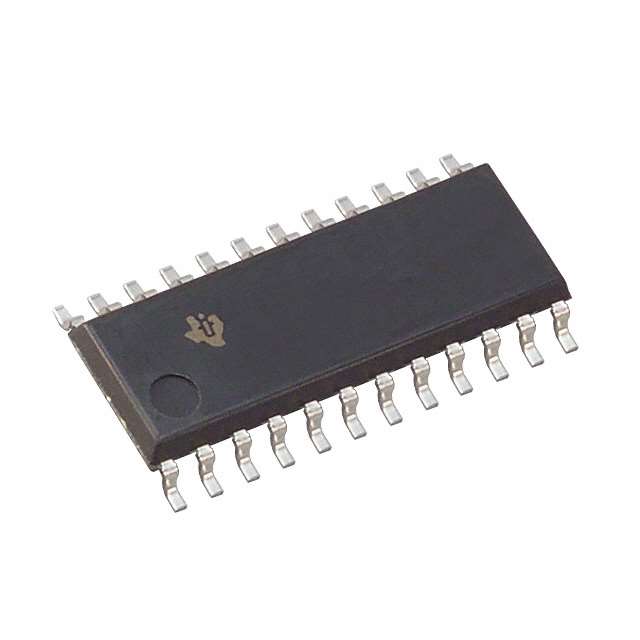

TEXAS INSTRUMENTS 模数转换器(ADC) TLC5510INSR

TLC5510INSR概述

    # TLC5510 & TLC5510A 高速8位模拟数字转换器

    产品简介


    TLC5510和TLC5510A是德州仪器(Texas Instruments)生产的CMOS高速8位模拟到数字转换器(ADC),属于半闪存架构。这类芯片能够将模拟信号高效快速地转化为数字信号,广泛应用于各类电子设备中,如数码电视、医疗成像系统、视频会议系统及高速数据转换设备等。

    技术参数


    | 参数 | TLC5510 | TLC5510A |
    | : | : | : |
    | 模拟输入范围 | 2V全量程 | 4V全量程 |
    | 分辨率 | 8位 | 8位 |
    | 内部线性误差 | ±0.75 LSB(最大值,25°C)
    ±1 LSB(最大值,-20°C至75°C) | ±0.75 LSB(最大值,25°C)
    ±1 LSB(最大值,-20°C至75°C) |
    | 差分线性误差 | ±0.5 LSB(最大值,25°C)
    ±0.75 LSB(最大值,-20°C至75°C) | ±0.5 LSB(最大值,25°C)
    ±0.75 LSB(最大值,-20°C至75°C) |
    | 最大转换速率 | 20兆采样每秒(MSPS) | 20兆采样每秒(MSPS) |
    | 单电源供电 | 5V | 5V |
    | 功耗 | 典型值127.5mW | 典型值150mW(包括参考电阻功耗) |
    | 推荐操作条件 | VDDA: 4.75V至5.25V
    VDDD: 4.75V至5.25V
    参考电压输入范围: VREFB至VREFB+4V
    模拟输入电压范围: VREFB至VREFT
    高电平输入电压: ≥4V
    低电平输入电压: ≤1V |

    产品特点和优势


    TLC5510和TLC5510A的主要优势在于其半闪存架构,这不仅显著减少了功耗和芯片面积,还提高了产品的可靠性。这些ADC采用单5V供电,功耗较低,且能够在-20°C到75°C的温度范围内正常工作。通过内部参考电阻器,这些器件可以在内部产生标准的2V或4V参考电压,从而简化了外部电路的设计。此外,其出色的动态性能和高分辨率使得它们成为高速数据转换和视频处理的理想选择。

    应用案例和使用建议


    应用案例
    TLC5510和TLC5510A被广泛应用于多个领域,例如:
    - 数码电视:用于处理和转换高清视频信号。
    - 医疗成像:用于捕捉和数字化医学图像。
    - 视频会议:用于实时传输高质量的音频和视频信号。
    - 高速数据转换:用于高速数据采集和处理。
    - QAM解调器:用于解调射频信号中的正交幅度调制信号。
    使用建议
    - 在进行电路设计时,应尽量物理隔离模拟和数字电路,并采取屏蔽措施以减少系统噪声。
    - 使用射频面包板或印刷电路板(PCB)技术来确保设计的准确性和可重复性。使用铜基板进行初步评估。
    - 要注意内部连接的模拟地(AGND)和数字地(DGND)要保持尽可能少的噪声。
    - 尽可能使用绞合电缆来为电源线路提供最少的噪声拾取。在PCB布局中使用模拟和数字接地平面,尤其是当使用额外的逻辑设备时。
    - VDDA至AGND和VDDD至DGND之间应分别使用1µF和0.01µF电容器进行去耦,尽量靠近受影响的设备引脚放置。对于0.01µF电容,建议使用陶瓷片式电容。
    - 确保模拟和数字接地端有一个稳固且无噪声的接地连接。
    - 尽可能屏蔽VDDA、AGND和ANALOG IN免受高频终端如CLK和D0-D7的影响。在PCB上,尽可能让AGND走线位于ANALOG IN走线两侧,以实现屏蔽。
    - 在测试或使用设备时,连接到模拟输入端的驱动源电阻应在感兴趣的模拟频率范围内保持在10Ω或更低。

    兼容性和支持


    TLC5510可与索尼CXD1175兼容,便于现有系统集成和替换。制造商提供了详尽的技术文档和支持服务,帮助用户进行正确的安装和调试。官方技术支持渠道通常包括在线资源、电话咨询和技术论坛等。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 采样速率低于预期 | 确认时钟信号是否稳定;检查外围电路是否影响时钟信号质量。 |
    | 输出数据异常 | 检查输出使能信号(OE)设置;确保输出引脚没有接错。 |
    | 功耗过高 | 确认供电电压是否超出推荐范围;检查外部电路是否有泄漏现象。 |

    总结和推荐


    总体而言,TLC5510和TLC5510A是一款高性能的8位高速模拟数字转换器,具备优秀的转换精度、低功耗和广泛的温度适应性。特别是在需要高速数据转换的应用场景中表现出色。我们强烈推荐使用这些器件,特别是针对那些对模拟到数字转换要求较高的工业和消费电子产品。

TLC5510INSR参数

参数
电压-电源,模拟 5V
信噪比 44dB
通道数 1
分辨率 8bit
采样率 20Msps
输入类型 Single-Ended
电压 - 电源,数字 5V
架构 Flash
位数 8
接口类型 Parallel
长*宽*高 15mm*5.3mm*1.95mm
通用封装 SO-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TLC5510INSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC5510INSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS TLC5510INSR TLC5510INSR数据手册

TLC5510INSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
