首页  >  产品百科  >  TLC3578IPWR

TLC3578IPWR

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 80dB 200Ksps 14bit 8 14 SPI Pseudo-Differential,Single-Ended 2.7V~5.5V SAR TSSOP-24 贴片安装,黏合安装 7.8mm*4.4mm*1mm
供应商型号: TLC3578IPWR
供应商: 云汉优选
标准整包数: 1

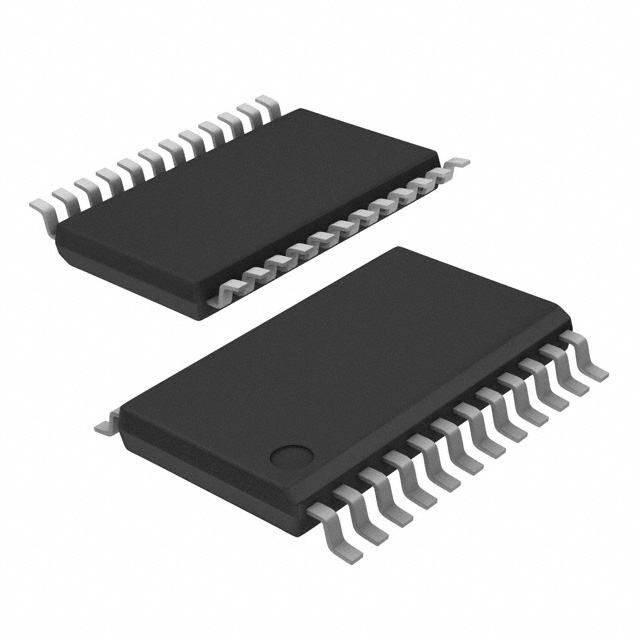

TEXAS INSTRUMENTS 模数转换器(ADC) TLC3578IPWR

TLC3578IPWR概述

    TLC3574/78 和 TLC2574/78 高性能模拟数字转换器

    产品简介


    TLC3574/78 和 TLC2574/78 是德州仪器(TI)开发的一系列高性能、低功耗CMOS模数转换器(ADC)。这些转换器提供了高分辨率的转换能力和灵活的控制能力,适用于各种信号处理应用。TLC3574/78 支持14位分辨率,而TLC2574/78 则提供12位分辨率。它们广泛应用于工业控制、医疗设备、通信系统以及消费电子产品等领域。

    技术参数


    - 分辨率:TLC3574/78为14位;TLC2574/78为12位。
    - 最大吞吐量:200 KSPS(千样本每秒)。
    - 模拟输入通道:TLC3578/2578支持8个单端通道;TLC3574/2574支持4个单端通道。
    - 模拟输入范围:±10 V。
    - 伪差分模拟输入。
    - 串行接口:SPI/DSP兼容,SCLK频率高达25 MHz。
    - 内置转换时钟和8x FIFO。
    - 单电源供电:模拟电源5 V,数字电源3 V至5 V。
    - 低功耗:
    - 正常运行时5.8 mA。
    - 休眠模式下仅20 µA。
    - 其他特性:可编程自动扫描、硬件控制采样周期、硬件默认配置、内置补偿电路、参考电压管理等。

    产品特点和优势


    - 高分辨率:TLC3574/78提供14位分辨率,TLC2574/78提供12位分辨率,确保精确的数据采集。
    - 高速吞吐量:最大吞吐量可达200 KSPS,满足高速信号处理的需求。
    - 低功耗:正常运行时仅消耗5.8 mA,休眠模式下的功耗更是低至20 µA,适合电池供电的应用场景。
    - 多功能控制:支持SPI和DSP接口,便于与各种处理器无缝连接。
    - 丰富的模拟输入:多种模拟输入通道选择,能够适应不同的应用场景需求。
    - 广泛的温度范围:可以在−40°C到85°C的环境中稳定工作。

    应用案例和使用建议


    这些转换器被广泛用于需要高精度数据采集的应用中,例如医疗监测设备、环境传感器、工业控制系统等。在实际使用中,用户可以考虑以下几个方面来优化其性能:
    - 采样率调整:根据具体的应用需求,调整合适的采样率以保证数据的准确性和实时性。
    - 外部参考电压管理:根据具体的应用场景设置合适的参考电压,确保输出结果的准确性。
    - 电源管理:利用低功耗特性,合理规划电源设计以延长系统的整体续航时间。

    兼容性和支持


    这些转换器采用标准的封装形式,易于集成到现有的电子系统中。TI提供了详细的文档和技术支持,包括硬件设计指南、软件开发套件以及在线技术支持等,帮助用户快速上手并充分利用这些产品的功能。

    常见问题与解决方案


    - 问题:如何在硬件默认模式下初始化?
    - 解决方案:将SDI引脚接地即可实现硬件默认模式初始化。

    - 问题:如何确保电源的稳定性?
    - 解决方案:使用适当的去耦电容来滤波输入电源,确保稳定的供电。

    总结和推荐


    综上所述,TLC3574/78 和 TLC2574/78 是一款极具竞争力的高性能模拟数字转换器。它们具备高分辨率、高速度、低功耗等特点,适合多种应用场景。此外,德州仪器提供的全面技术支持也为用户的开发过程提供了极大的便利。因此,强烈推荐给需要高精度数据采集的用户和开发者。

TLC3578IPWR参数

参数
位数 14
输入类型 Pseudo-Differential,Single-Ended
电压-电源,模拟 5V
分辨率 14bit
通道数 8
信噪比 80dB
采样率 200Ksps
架构 SAR
接口类型 SPI
电压 - 电源,数字 2.7V~5.5V
长*宽*高 7.8mm*4.4mm*1mm
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLC3578IPWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC3578IPWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS TLC3578IPWR TLC3578IPWR数据手册

TLC3578IPWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 121.8032
3000+ ¥ 118.8324
6000+ ¥ 114.8713
库存: 9501
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 121803.2
