TLV5608IYER

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 2.7V~3.3V,5V 283Ksps 10bit 8 10 SPI 2.7V~3.3V,5V String DAC 贴片安装,黏合安装 3.2mm(长度)*600μm(高度)
供应商型号: 25E-TLV5608IYER
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 模数转换器(ADC) TLV5608IYER

TLV5608IYER概述


    产品简介


    TLV5610IYE 和 TLV5608IYE 是德州仪器(TI)推出的八通道电压输出数字模拟转换器(DAC),分为12位分辨率的TLV5610IYE和10位分辨率的TLV5608IYE两种型号。这些芯片采用了电阻串架构,每个通道都具备独立的输出缓冲器,且支持多种编程模式以平衡速度与功耗需求。这两款器件特别适合需要高精度模拟信号生成的应用场景,广泛应用于数字伺服控制回路、工业过程控制、机器及运动控制设备等领域。

    技术参数


    | 参数 | 型号 | 描述 |
    |
    | 分辨率 | TLV5610IYE: 12位 | TLV5608IYE: 10位 |
    | 输出电压范围 | 0至AVDD-0.4V | 全范围可调 |
    | 最大输出电流 | ±20 mA | 源出和吸入均支持 |
    | 温度范围 | -40°C 至 85°C | 在工业级温度范围内稳定运行 |
    | 电源电压 | 2.7V 至 5.5V | 支持宽电压输入 |
    | 静态电流(慢速模式) | 6~8 mA | 功耗低 |
    | 静态电流(快速模式) | 16~21 mA | 提升速度 |
    | 功耗 | 48 mW (3V 快速模式)| 可根据模式调节功耗 |
    | 参考输入阻抗 | >100 kΩ | 减少对参考源的干扰 |
    | 输入时钟频率 | ≤30 MHz | 支持高速通信 |

    产品特点和优势


    1. 多通道设计:单个封装内集成8个独立的DAC通道,极大简化系统设计并减少PCB面积。
    2. 灵活的模式切换:提供快速和慢速两种操作模式,通过设置不同的采样时间和功耗来满足不同应用场景的需求。
    3. 高集成度:集成参考缓冲器和高阻抗参考输入,减少外部组件数量,提升系统可靠性。
    4. 兼容性强:支持SPI、QSPI和Microwire接口,可轻松与各种微控制器和数字信号处理器(DSP)对接。
    5. 稳定性好:内部电路具有单调性,在整个工作温度范围内性能稳定。
    6. 低功耗:在功耗敏感的设计中表现优异,特别是在低频操作下的节能表现显著。

    应用案例和使用建议


    典型应用场景:
    - 工业自动化:如数字伺服系统中的位置控制,可通过精确的电压调整实现电机的精准定位。
    - 数据采集与处理:用于实时调整信号增益或偏移量,以适应不同的传感器输入信号。
    使用建议:
    - 优化功耗:对于非实时任务,可以将部分DAC设置为慢速模式以降低功耗。
    - 同步更新:若多个通道需要同时更新,可以使用LDAC引脚实现一次性更新所有输出。
    - 噪声抑制:确保良好的接地布局,避免数字信号干扰模拟信号路径。

    兼容性和支持


    - 兼容性:支持主流数字接口协议,例如SPI、QSPI和Microwire,可无缝连接到各类处理器。
    - 支持与维护:TI提供了丰富的在线资源和技术文档,包括详细的参考设计和开发工具链,便于开发者快速上手。

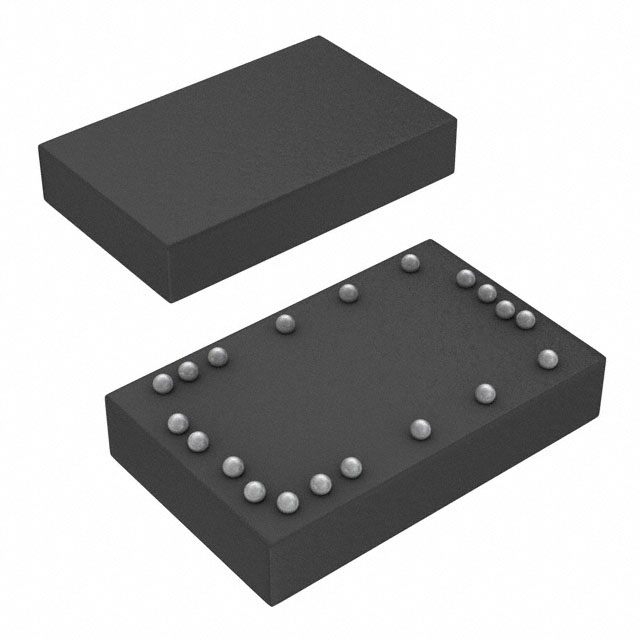

    - 封装形式:采用WCS(Wafer Chip Scale Package)封装,体积小巧且适合现代紧凑型设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | DAC输出无变化 | 确认LDAC引脚是否被正确拉低 |
    | 通信不稳定 | 检查串行时钟(SCLK)和帧同步信号(FS)波形 |
    | 输出电压不准确 | 检查参考电压(VREF)是否符合要求 |
    | 更新速率不足 | 调整模式至快速模式 |

    总结和推荐


    总体而言,TLV5610IYE 和 TLV5608IYE 是一款功能强大且高效的八通道DAC,特别适用于需要高精度和低功耗的工业控制领域。凭借其灵活的操作模式、优良的性能指标和出色的易用性,它无疑是相关领域的理想选择。无论是硬件工程师还是系统设计师,都能从中受益匪浅。因此,强烈推荐在类似项目中优先考虑此款产品。

    最终评分:★★★★★

TLV5608IYER参数

参数
电压-电源,模拟 2.7V~3.3V,5V
电压 - 电源,数字 2.7V~3.3V,5V
分辨率 10bit
通道数 8
输入类型 -
信噪比 -
接口类型 SPI
采样率 283Ksps
位数 10
架构 String DAC
长*宽*高 3.2mm(长度)*600μm(高度)
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

TLV5608IYER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV5608IYER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS TLV5608IYER TLV5608IYER数据手册

TLV5608IYER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 30.0831
5000+ ¥ 28.7365
10000+ ¥ 27.6955
库存: 903
起订量: 333 增量: 0
交货地:
最小起订量为:10
合计: ¥ 300.83
