ADC122S655CIMMX/NOPB

产品分类: 模数转换器(ADC)
厂牌: TEXAS INSTRUMENTS
产品描述: 5V 73.2dB 500Ksps 12bit 2 12 DSP,SPI Differential,Single-Ended 5V SAR VSSOP-10 贴片安装,黏合安装 3mm*3mm*860μm
供应商型号: ADC122S655CIMMX/NOPB
供应商: 国内现货
标准整包数: 1000

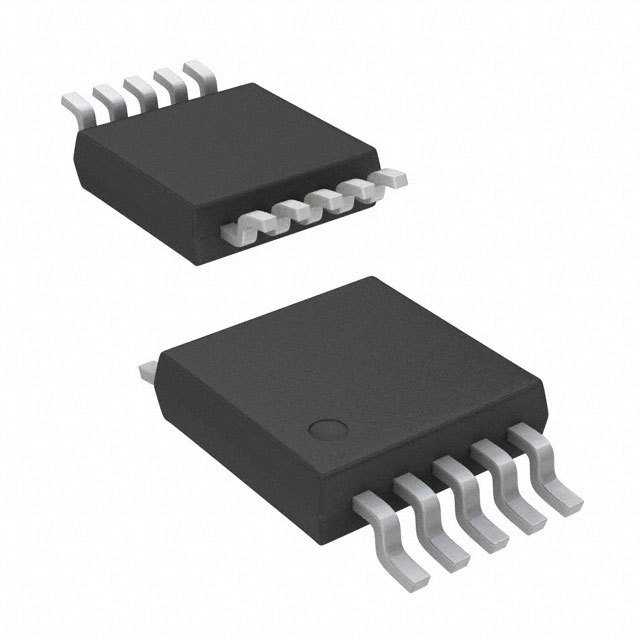

TEXAS INSTRUMENTS 模数转换器(ADC) ADC122S655CIMMX/NOPB

ADC122S655CIMMX/NOPB概述

    ADC122S655 双通道12位模拟到数字转换器技术手册

    1. 产品简介


    ADC122S655 是一款双通道12位模拟到数字(A/D)转换器,专门设计用于同步采样模拟信号。它的工作频率范围为200 kSPS至500 kSPS,能够在广泛的工业应用中提供卓越的性能。ADC122S655的主要特点是真同步采样能力、高输入共模电压范围、以及二进制补码串行输出接口,适用于电机控制、电源计量、多轴定位系统、仪器仪表及数据采集等领域。

    2. 技术参数


    - 采样率: 200 kSPS至500 kSPS
    - 分辨率: 12位
    - 信噪比 (SNR): 最小71 dBc
    - 总谐波失真 (THD): 最大-72 dBc
    - 有效位数 (ENOB): 最小11.25位
    - 积分非线性 (INL): 最大±1 LSB
    - 微分非线性 (DNL): 最大±0.95 LSB
    - 电源消耗: 在500 kSPS转换时为11 mW;在电源下电模式下为3 μW
    - 供电电压: 4.5V至5.5V
    - 参考电压: 1.0V至VA
    - 工作温度范围: -40°C 至 +105°C
    - 时钟频率: 6.4 MHz至16 MHz

    3. 产品特点和优势


    ADC122S655 具备多项独特功能和优势:
    - 真同步采样能力: 能够在所有通道上同时采样,保证信号相位信息的一致性。
    - 宽输入共模电压范围: 提供优异的共模信号抑制能力。
    - 低功耗: 在高速转换模式下的典型功耗仅为11 mW,而电源下电模式下的功耗降至3 μW。
    - 兼容多种串行接口标准: 包括SPI、QSPI、MICROWIRE和多种DSP接口标准,便于集成到不同系统中。

    4. 应用案例和使用建议


    应用场景示例:
    - 电机控制: 直接连接传感器,实时监控电机状态。
    - 电源计量系统: 精确测量电网参数。
    - 多轴定位系统: 高精度采集位置数据。
    - 仪器仪表和控制系统: 在医疗设备中实现精确的数据采集。
    使用建议:
    - 为了确保最佳性能,在设计电路时应仔细考虑外部参考电压的选择,建议使用1.0V至VA范围内的电压,并在VREF引脚上加一个最小值为0.1μF的陶瓷电容。
    - 在进行高速转换时,注意选择合适的电源电压(4.5V至5.5V),并保证VREF与VA之间的匹配度。

    5. 兼容性和支持


    ADC122S655 兼容多种标准串行接口,如SPI、QSPI、MICROWIRE等,这使得它能够轻松集成到各种系统中。此外,德州仪器公司提供了详尽的技术文档和支持服务,帮助用户在应用过程中解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题: 在高采样率下出现数据丢失现象。
    - 解决方案: 确认供电电压(VA)稳定,检查并优化外部参考电压(VREF)的稳定性,同时确保时钟频率符合规范。
    - 问题: 串行数据输出不稳定。
    - 解决方案: 检查时钟信号(SCLK)和片选信号(CS)的稳定性和一致性,必要时调整时序参数。

    7. 总结和推荐


    ADC122S655 作为一款高性能、低功耗的双通道12位模拟到数字转换器,适用于多种严苛的应用环境。它在保持高精度的同时,具备出色的性能稳定性和较低的功耗,非常适合电机控制、电源计量及数据采集等应用。因此,强烈推荐在需要高性能模拟到数字转换的系统中使用ADC122S655。

ADC122S655CIMMX/NOPB参数

参数
输入类型 Differential,Single-Ended
电压 - 电源,数字 5V
电压-电源,模拟 5V
采样率 500Ksps
架构 SAR
接口类型 DSP,SPI
通道数 2
位数 12
分辨率 12bit
信噪比 73.2dB
长*宽*高 3mm*3mm*860μm
通用封装 VSSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADC122S655CIMMX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADC122S655CIMMX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模数转换器(ADC) TEXAS INSTRUMENTS ADC122S655CIMMX/NOPB ADC122S655CIMMX/NOPB数据手册

ADC122S655CIMMX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 35.1404
2000+ ¥ 34.247
3000+ ¥ 33.3536
库存: 13000
起订量: 1000 增量: 3500
交货地:
最小起订量为:1000
合计: ¥ 35140.4
